- E11950
Cable de conexión con conector hembra
E11950
ADOGH080MSS0002H08
Cable de conexión con conector hembra
E11950
ADOGH080MSS0002H08
- Conexión de 8 polos
- Alto grado de protección para las exigencias de entornos industriales agresivos
- Transmisión fiable de las señales de los sensores
En los conectores hembra de 8 polos, los colores de los hilos no están normalizados. Observar siempre el conexionado del sensor y de los conectores hembra (véase ficha técnica).
{{ifmVariantName}}
| Campo de aplicación | |
|---|---|
| Característica especial | Libre de halógenos |
| Datos eléctricos | |
| Tensión de alimentación [V] | < 30 AC / < 36 DC |
| Condiciones ambientales | |
| Temperatura ambiente [°C] | -25...80 |
| Grado de protección | IP 68 |
| Datos mecánicos | |
| Peso [g] | 135,9 |

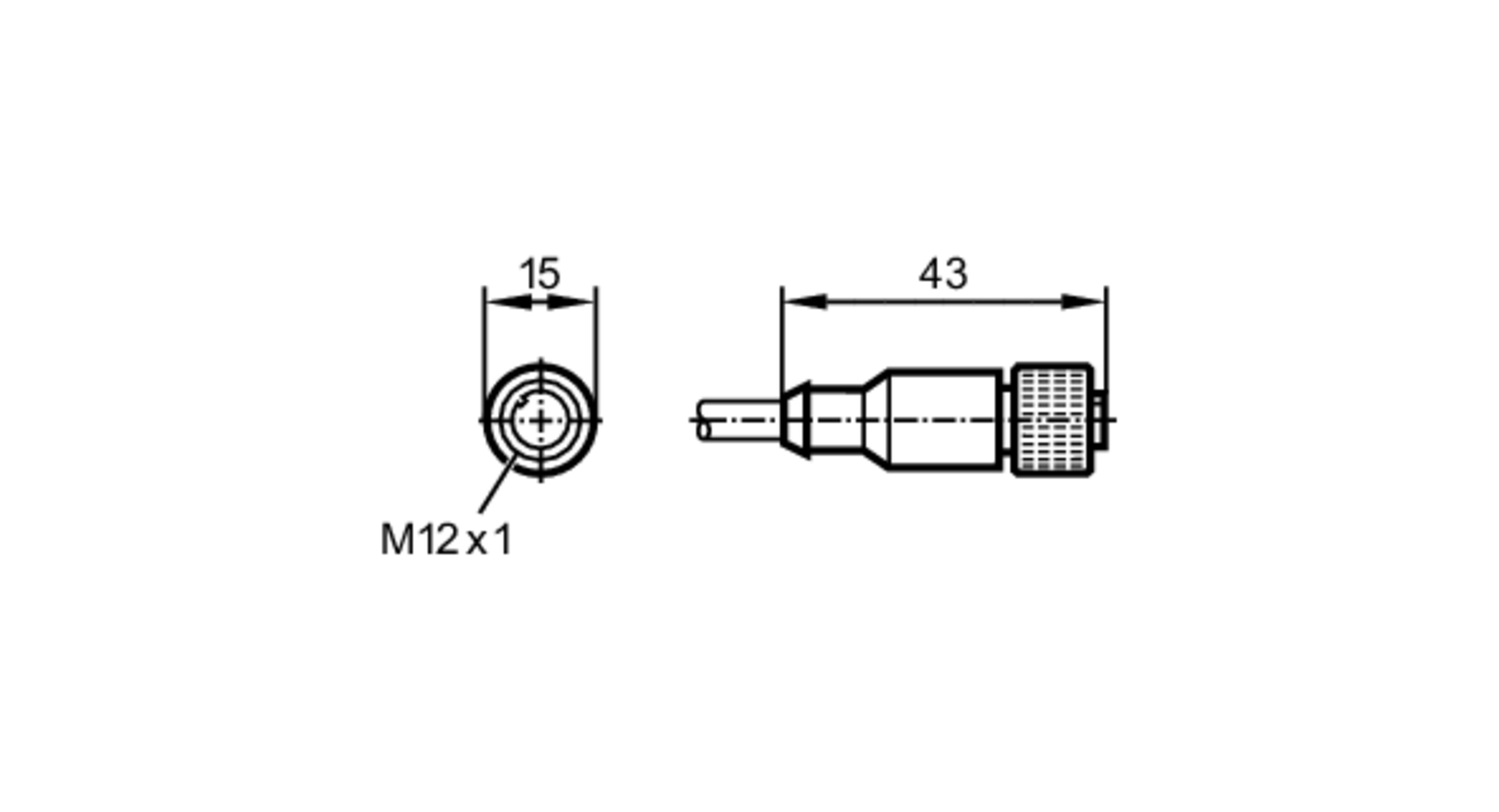

| Dimensiones [mm] | 15 x 15 x 43 |
| Materiales | PUR |
| Material del cuerpo | PUR |
| Material de la tuerca | latón, niquelado |
| Notas | |
| Cantidad por pack | 1 unid. |
| Conexión eléctrica | |
| Cable: 2 m, PUR, Libre de halógenos, negro, Ø 6,2 mm; 8 x 0,25 mm² | |
| Conexión eléctrica - conector hembra | |
| Conexión | Conector: 1 x M12, recto; codificación: A; cuerpo: PUR; bloqueo: latón, niquelado; Par de apriete: 0,7...0,9 Nm |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — E11950-00 — 06.11.2017 —
|
|
E11950 –
ADOGH080MSS0002H08
Conexión eléctrica
Cable: 2 m, PUR, Libre de halógenos, negro, Ø 6,2 mm; 8 x 0,25 mm²
Conexión eléctrica - conector hembra
Conector: 1 x M12, recto; codificación: A; cuerpo: PUR; bloqueo: latón, niquelado; Par de apriete: 0,7...0,9 Nm

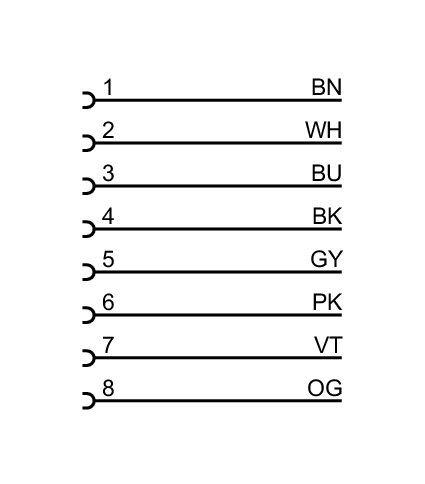

Conexión
- identificación de colores según DIN EN 60947-5-2
- Colores de los hilos :
- BK =
- negro
- BN =
- marrón
- BU =
- azul
- GY =
- gris
- PK =
- rosa
- OG =
- naranja
- VT =
- violeta
- WH =
- blanco
