Unidad de evaluación RFID LF/HF
DTE102
DTELF/HFABRWEIUS00
Unidad de evaluación RFID LF/HF
DTE102
DTELF/HFABRWEIUS00
- Unidad de evaluación RFID con EtherNet/IP
- Con cuatro canales para la conexión de antenas RFID o de E/S digitales
- Conexión de las antenas con cables de conexión estándar de ifm
- Servidor web Ethernet TCP/IP optimizado para configuración de equipos, diagnóstico y monitorización
- Alto grado de protección para las exigencias de entornos industriales agresivos
{{ifmVariantName}}
| Datos eléctricos | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensión de alimentación [V] | 18...30 DC | ||||||||||||||
| Consumo de corriente [mA] | 200...3000 | ||||||||||||||
| Salidas | |||||||||||||||
| Corriente máxima por cada salida [mA] | 500 | ||||||||||||||
| Interfaces | |||||||||||||||
| Interfaz de comunicación | Ethernet | ||||||||||||||
| Ethernet - EtherNet/IP | |||||||||||||||
| Protocolo | EtherNet/IP | ||||||||||||||
| Condiciones ambientales | |||||||||||||||
| Temperatura ambiente [°C] | -20...60 | ||||||||||||||
| Temperatura de almacenamiento [°C] | -20...85 | ||||||||||||||
| Grado de protección | IP 67 | ||||||||||||||
| Homologaciones / pruebas | |||||||||||||||
| Resistencia a choques |
|
||||||||||||||
| Resistencia a vibraciones |
|
||||||||||||||
| MTTF [años] | 108,28 | ||||||||||||||
| Datos mecánicos | |||||||||||||||
| Peso [g] | 388 | ||||||||||||||

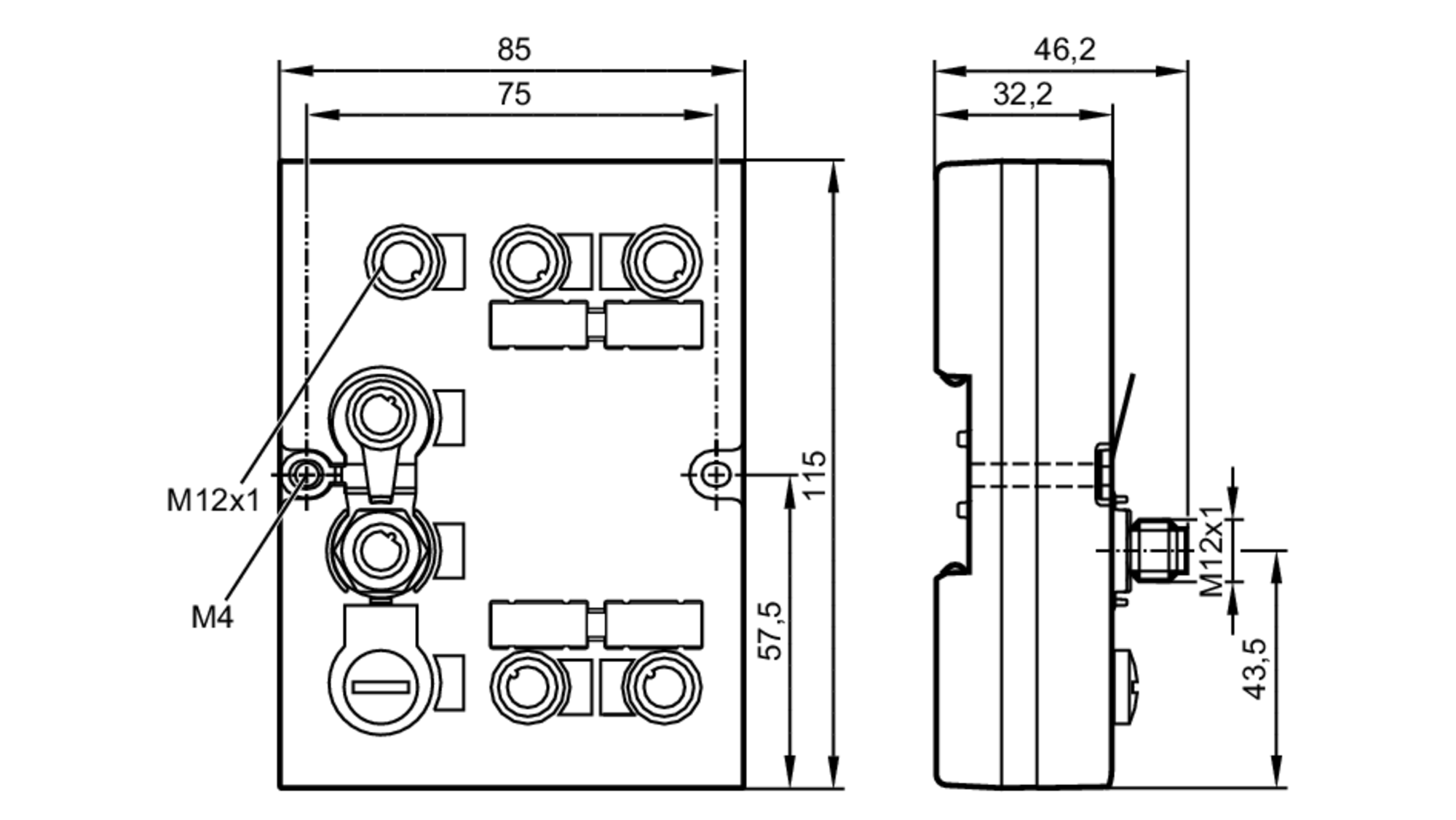

| Dimensiones [mm] | 115 x 46,2 x 85 | ||||||||||||||
| Materiales | Pieza superior: PA Grivory GV5H naranja; Pieza superior: TPE; zócalo: GD-AlSi12 | ||||||||||||||
| Indicaciones / elementos de mando | |||||||||||||||
| Indicación |
|
||||||||||||||
| Accesorios | |||||||||||||||
| Componentes incluidos |
|
||||||||||||||
| Notas | |||||||||||||||
| Cantidad por pack | 1 unid. | ||||||||||||||
| Conexión eléctrica - Conexión de proceso | |||||||||||||||
| IO 1...4 | Conector: 4 x M12; codificación: A | ||||||||||||||
| Conexión eléctrica - Ethernet | |||||||||||||||
| Port 1/2 | Conector: 2 x M12; codificación: D | ||||||||||||||
| Conexión eléctrica - alimentación de tensión | |||||||||||||||
| AUX | Conector: 1 x M12; codificación: A | ||||||||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — DTE102-00 — 28.03.2013 —
|
|||||||||||||||
DTE102 –
DTELF/HFABRWEIUS00
Conexión eléctrica - Conexión de proceso
IO 1...4
- 1
- L+
- 2
- IN (I/Q)
- 3
- L-
- 4
- OUT (C/Qo); IN (C/Qi)
- 5
- n.c.
Conector: 4 x M12; codificación: A
Conexión eléctrica - Ethernet
Port 1/2
- 1
- TD+
- 2
- RD+
- 3
- TD-
- 4
- RD-
Conector: 2 x M12; codificación: D
Conexión eléctrica - alimentación de tensión
AUX
- 1
- 24 V DC
- 2
- n.c.
- 3
- 0 V
- 4
- n.c.
- 5
- n.c.
Conector: 1 x M12; codificación: A
