Unidad de evaluación RFID LF/HF
DTE100
DTELF/HFABRWDPUS00
Unidad de evaluación RFID LF/HF
DTE100
DTELF/HFABRWDPUS00
- Unidad de evaluación RFID con PROFIBUS DP
- Con cuatro canales para la conexión de antenas RFID o de E/S digitales
- Conexión de las antenas con cables de conexión estándar de ifm
- Servidor web Ethernet TCP/IP optimizado para configuración de equipos, diagnóstico y monitorización
- Alto grado de protección para las exigencias de entornos industriales agresivos
{{ifmVariantName}}
| Datos eléctricos | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensión de alimentación [V] | 18...30 DC | ||||||||||||||||
| Consumo de corriente [mA] | 200...3000 | ||||||||||||||||
| Salidas | |||||||||||||||||
| Corriente máxima por cada salida [mA] | 500 | ||||||||||||||||
| Interfaces | |||||||||||||||||
| Interfaz de comunicación | PROFIBUS DP | ||||||||||||||||
| Condiciones ambientales | |||||||||||||||||
| Temperatura ambiente [°C] | -20...60 | ||||||||||||||||
| Temperatura de almacenamiento [°C] | -20...85 | ||||||||||||||||
| Grado de protección | IP 67 | ||||||||||||||||
| Homologaciones / pruebas | |||||||||||||||||
| Resistencia a choques |
|
||||||||||||||||
| Resistencia a vibraciones |
|
||||||||||||||||
| MTTF [años] | 101,69 | ||||||||||||||||
| Datos mecánicos | |||||||||||||||||
| Peso [g] | 390 | ||||||||||||||||

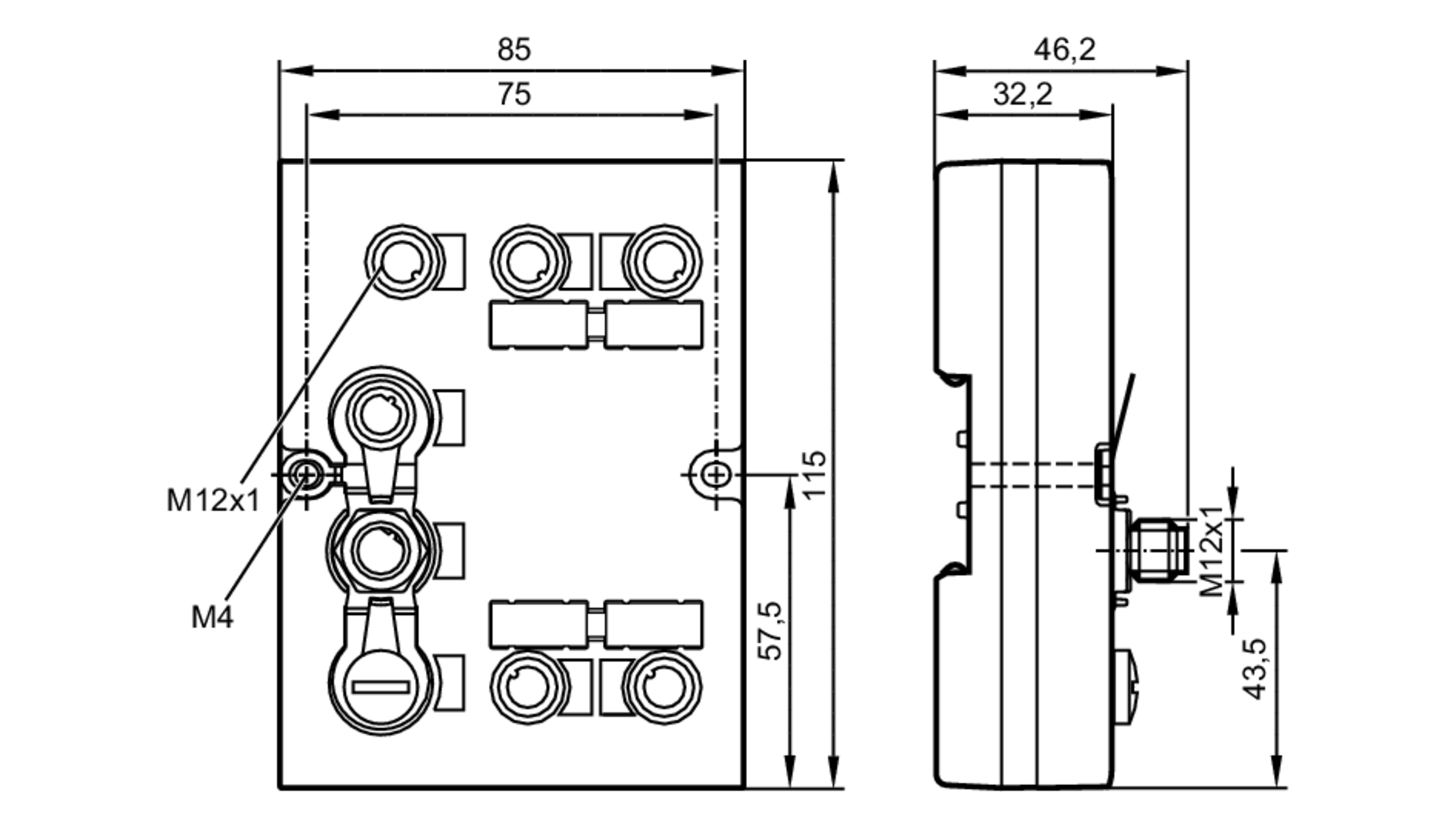

| Dimensiones [mm] | 115 x 46,2 x 85 | ||||||||||||||||
| Materiales | Pieza superior: PA Grivory GV5H naranja; Pieza superior: TPE; zócalo: GD-AlSi12 | ||||||||||||||||
| Indicaciones / elementos de mando | |||||||||||||||||
| Indicación |
|
||||||||||||||||
| Accesorios | |||||||||||||||||
| Componentes incluidos |
|
||||||||||||||||
| Notas | |||||||||||||||||
| Cantidad por pack | 1 unid. | ||||||||||||||||
| Conexión eléctrica - Profibus IN | |||||||||||||||||
| Conector: M12; codificación: B | |||||||||||||||||
| Conexión eléctrica - Profibus OUT | |||||||||||||||||
| Conector: M12; codificación: B | |||||||||||||||||
| Conexión eléctrica - alimentación de tensión | |||||||||||||||||
| Conector: M12; codificación: A | |||||||||||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — DTE100-00 — 01.03.2013 —
|
|||||||||||||||||
DTE100 –
DTELF/HFABRWDPUS00
Conexión eléctrica - Profibus IN
- 1
- n.c.
- 2
- RxD/TxD-N
- 3
- n.c.
- 4
- RxD/TxD-P
Conector: M12; codificación: B
Conexión eléctrica - Profibus OUT
- 1
- P5V
- 2
- RXD/TxD-N
- 3
- DGND
- 4
- RXD/TxD-P
- 5
- n.c.
Conector: M12; codificación: B
Conexión eléctrica - alimentación de tensión
- 1
- 24 V DC
- 2
- n.c.
- 3
- 0 V
- 4
- n.c.
- 5
- n.c.
Conector: M12; codificación: A
