| Datos eléctricos |
| Tensión de alimentación [V] |
8...32 DC |
| Tensión nominal DC [V] |
12 / 24 |
| Consumo de corriente [mA] |
< 1500; (24 V DC; con las salidas conmutadas: < 6500 mA) |
| Potencia absorbida [W] |
36 |
| Entradas/salidas |
| Número de entradas y salidas |
Número de entradas digitales: 2; Número de salidas digitales: 2 |
| Entradas |
| Número de entradas digitales |
2 |
| Número de entradas de vídeo |
4; (Analógica) |
| Entrada de vídeo |
PAL, NTSC |
| Entrada de audio |
Stereo Line-In |
| Salidas |
| Número de salidas digitales |
2 |
| Corriente máxima por cada salida [mA] |
2500 |
| Salida de audio |
Stereo Line-Out; Headphones Out |
| Software / programación |
| Opciones de parametrización |
CODESYS 3.5 |
| Función PLC según IEC 61131-3 |
sí |
| Sistema operativo |
Embedded Linux 4.14 |
| Interfaces |
| Interfaz de comunicación |
Ethernet; CAN; USB |
| Número de interfaces CAN |
4 |
| Número de interfaces Ethernet |
2 |
| Número de interfaces USB |
2 |
| Número de interfaces de vídeo (FBAS) |
4 |
| CAN |
| Velocidad de transmisión |
20 kBit/s... 1 MBit/s |
| Protocolo |
CANopen; SAE J1939; protocolo libre |
| Banda de rodamiento |
CiA DS 301 Version 4; CiA DS 401 Version 1.4 |
| Interfaz |
CAN Interface 2.0 A/B ISO 11898 |
| Ethernet |
| Estándar de transmisión |
10Base-T; 100Base-TX |
| Velocidad de transmisión |
100 MBit/s |
| Protocolo |
TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP |
| Nota sobre las interfaces |
| OPC UA Micro Embedded Device Server |
|
| USB |
| Velocidad de transmisión |
< 480 MBit/s |
| Versión |
2.0 |
| Condiciones ambientales |
| Temperatura ambiente [°C] |
-30...65 |
| Nota sobre la temperatura ambiente |
| 2000 m: -30...65 °C |
| 3000 m: -30...60 °C |
|
| Temperatura de almacenamiento [°C] |
-30...80 |
| Humedad relativa del aire máx. [%] |
90; (sin condensación) |
| Altura máx. sobre el nivel del mar [m] |
3000 |
| Grado de protección |
IP 65; IP 67; (en caso de conectores enchufados con aisladores monoconductor y de conectores M12 enchufados/tapones de obturación: IP 67) |
| Grado de suciedad |
2 |
| Homologaciones / pruebas |
| CEM |
| UN/ECE-R10 Emisión de perturbaciones e inmunidad a perturbaciones: |
100 V/m |
| DIN EN 61000-6-2 ESD |
|
| DIN EN 61000-6-4 Burst |
|
| ISO 7637-2 impulso 1 |
Grado de severidad 4 / Estado de funcionamiento C (24 V) |
| ISO 7637-2 impulso 2a |
Grado de severidad 4 / Estado de funcionamiento A (24 V) |
| ISO 7637-2 impulso 2b |
Grado de severidad 4 / Estado de funcionamiento C (24 V) |
| ISO 7637-2 impulso 3a |
Grado de severidad 4 / Estado de funcionamiento A (24 V) |
| ISO 7637-2 impulso 3b |
Grado de severidad 4 / Estado de funcionamiento A (24 V) |
| ISO 7637-2 impulso 4 |
Grado de severidad 4 / Estado de funcionamiento A (24 V) |
| ISO 7637-2 impulso 5 |
Grado de severidad 3 / Estado de funcionamiento C (24 V) |
| ISO 7637-2 impulso 4 |
Grado de severidad 4 / Estado de funcionamiento A (12 V) |
|
| Resistencia a choques continuos |
| ISO 16750-3 |
30 g 6 ms / 24 000 choques |
|
| Cambios rápidos de temperatura |
| EN 60068-2-30 Calor húmedo: cíclico |
55 ° C límite superior de temperatura / 6 ciclos |
| EN 60068-2-78 Calor húmedo: constante |
40 ° C 93 % rH / Duración de la prueba: 21 días |
|
| Resistencia a vibraciones |
| ISO 16750-3 Test VII |
aleatorio, lugar de montaje de la carrocería |
| EN 60068-2-6 Sinus |
10...500 Hz / 10 ciclos/eje, seno |
|
| Test de niebla salina pulverizada |
| EN 60068-2-52 Pulverización de sal |
Grado de severidad 3 / vehículo |
|
| Datos mecánicos |
| Peso [g] |
2600 |
| Tipo de montaje |
superficies / integrado |

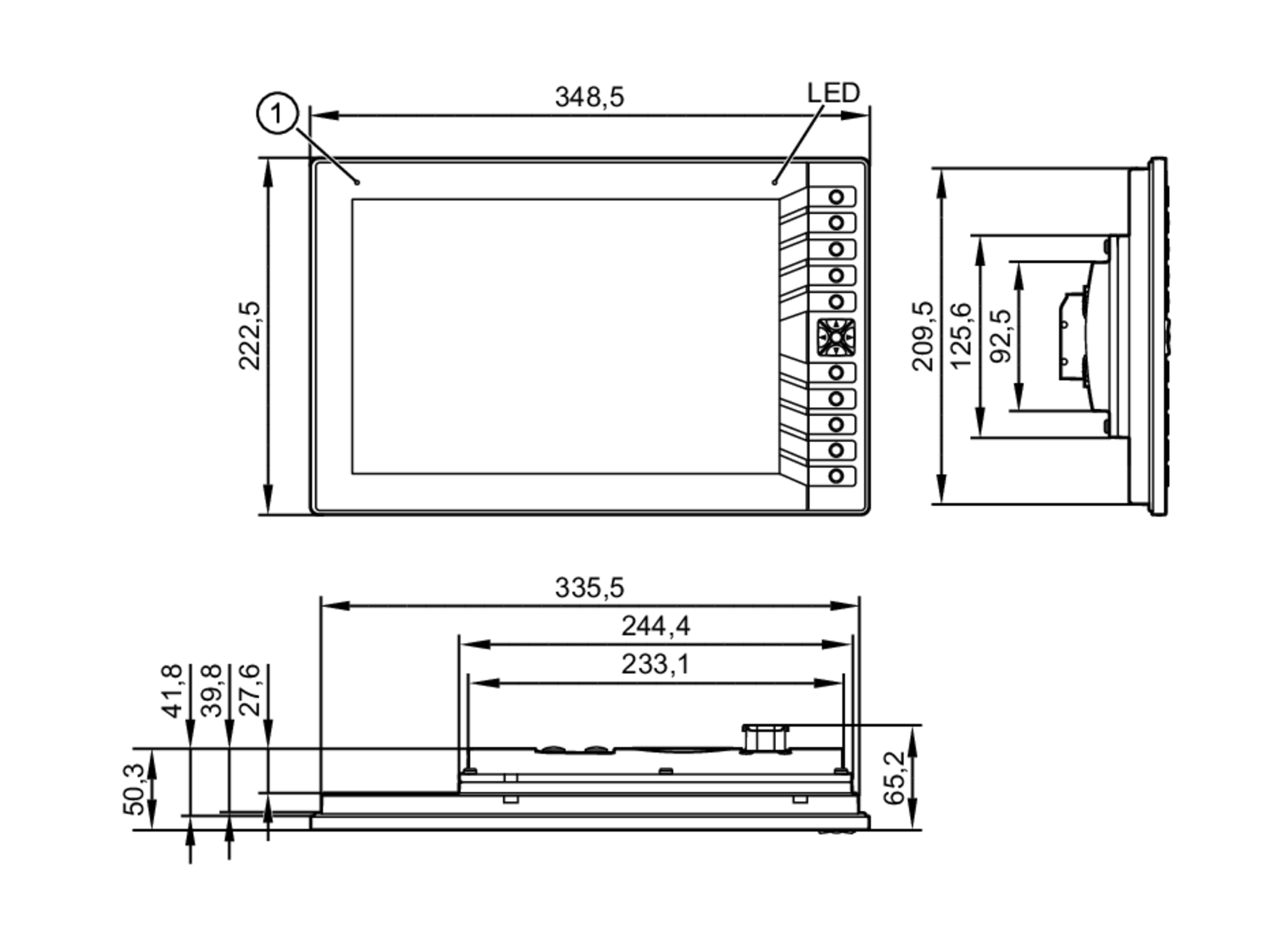

| Dimensiones [mm] |
348,5 x 222,5 x 50,3 |
| Materiales |
aluminio fundido con revestimiento de polvo |
| Datos sobre la vida útil |
| Botón pulsador: |
1000000 Betätigungen |
| Botón de navegación con función de pulsador: |
1000000 Betätigungen |
| vida útil del LED de la pantalla: |
> 100000 h |
|
| Indicaciones / elementos de mando |
| Indicación |
| LED de estado |
1 LED, RGB |
| Elementos de manejo |
LED, RGB |
|
| Elementos de manejo |
| 10 |
Elementos de manejo |
| 1 |
Botón de navegación con función de pulsador |
|
| Resolución de pantalla |
1280 x 800 |
| Tipo de pantalla |
Pantalla a color con función táctil |
| Tamaño de la pantalla |
12" |
| Formato |
16:10 |
| Retroiluminación de la pantalla |
LED |
| Intensidad de color |
24 Bit |
| Brillo [cd/m²] |
< 1100; (ajustable: 0...100 %; Incremento: 1 %) |
| Relación de contraste |
1000:1 |
| Versión de pantalla táctil |
PCAP |
| Hardware |
| Procesador |
ARM Quad Core 64 Bit 1,2 GHz |
| Memoria |
1 GByte RAM |
| Almacenamiento masivo |
8 GByte Flash |
| Memorias de datos |
| Tiempo real |
sí; UTC, protegido por batería tampón |
| Notas |
| Cantidad por pack |
1 unid. |
