Cabezal de lectura/escritura RFID HF

ANT513

DTRHF MCRWIDUS03

Cabezal de lectura/escritura RFID HF

ANT513

DTRHF MCRWIDUS03

  • Para la identificación fiable de tags en portapiezas y productos
  • Robusta carcasa para el uso en sistemas de montaje, alimentación y manipulación
  • Alto grado de protección para las exigencias de entornos industriales agresivos
  • Amplia distancia de lectura
  • Superficie activa orientable en cinco posiciones
{{ifmVariantName}}


  • ce
  • cul
Datos técnicos
Campo de aplicación
Aplicación Detección de objetos en sistemas transportadores
Homologación de equipos radioeléctricos para EU/RED; EE.UU.; Canadá; Japón; Australia; China; Taiwán; India; Corea del Sur; Singapur; Ucrania
Nota sobre la homologación de equipos radioeléctricos
La lista de países que aplican la Directiva Europea de Equipos de Radio 2014/53/UE está disponible en "Descargas".
Datos eléctricos
Tensión de alimentación [V] 24 DC
Consumo de corriente [mA] < 50
Clase de protección III
Frecuencia de trabajo [MHz] 13,56
Estándar RFID ISO 15693
Rango de detección
Velocidad de desplazamiento [m/s] < 1
Distancia al cabezal de lectura/escritura frontal [mm] 250
Distancia al cabezal de lectura/escritura lateral [mm] 300
Distancia respecto al tag [mm]
lectura : ≤ 60
estático
escritura : ≤ 60
estático
Tag de referencia : E80370
Interfaces
Interfaz de comunicación DATA / DTE10x
Condiciones ambientales
Temperatura ambiente [°C] -20...60
Temperatura de almacenamiento [°C] -25...80
Grado de protección IP 67; IP 69K
Homologaciones / pruebas
CEM
EN 50295 1999-03
Resistencia a choques
EN 60068-2-29 40 g 6 ms
EN 60068-2-27 50 g 11 ms
Resistencia a vibraciones
EN 60068-2-6 20 g 10...55 Hz
Homologación de equipos radioeléctricos EN 300 330-2 V1.3.1 (2006-04) FCC Part 15.209
MTTF [años] 557
Datos mecánicos
Peso [g] 194,5
Carcasa rectangular
Superficie activa orientable en 5 posiciones
Tipo de montaje montaje enrasado

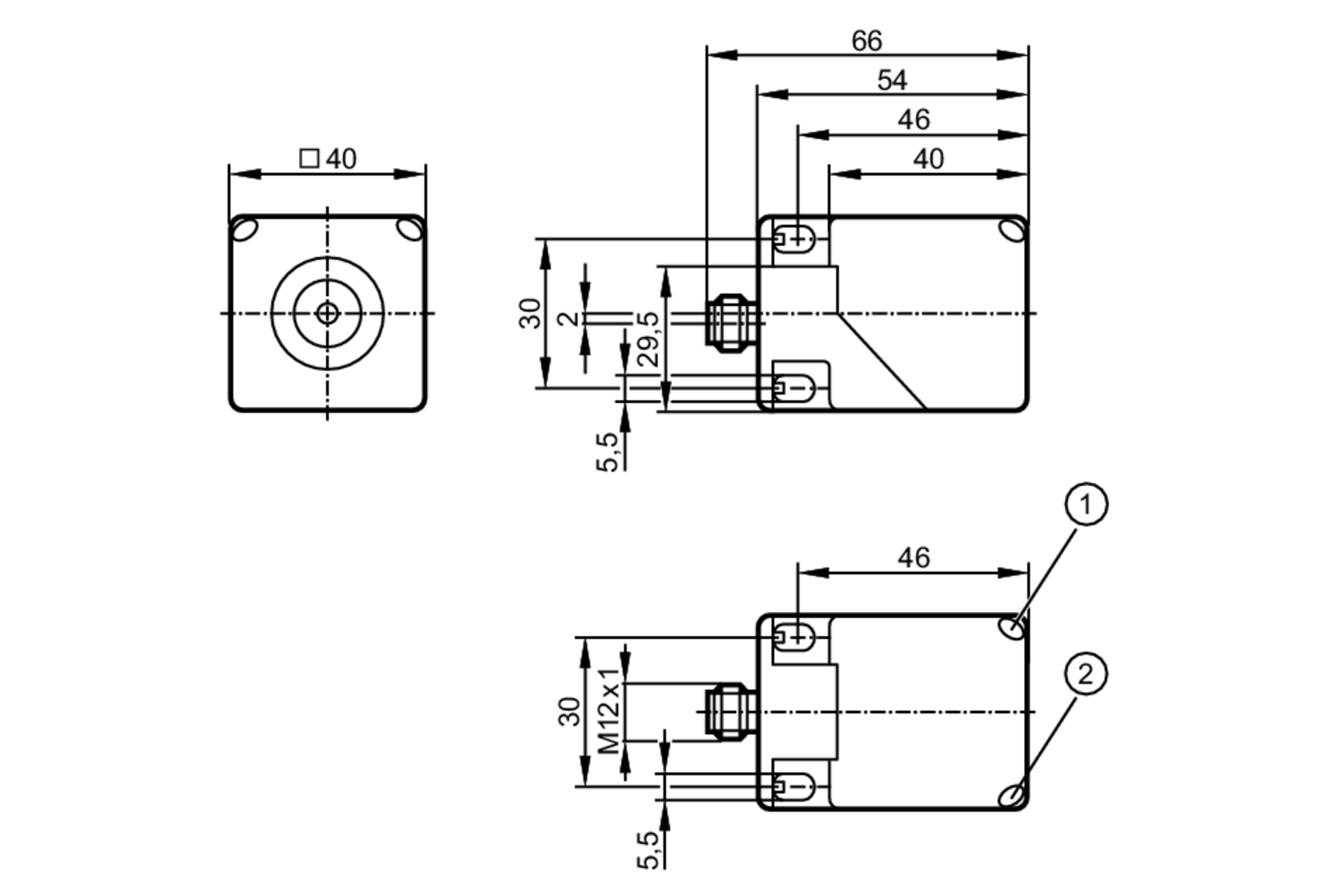

Dimensiones [mm] 40 x 40 x 54
Materiales Carcasa: PA; piezas metálicas: Acero inoxidable
Indicaciones / elementos de mando
Indicación
Disponibilidad 1 x LED, verde
comunicación del tag 1 x LED, amarillo
Notas
Notas
para distancias a otros tag, véase la ficha técnica correspondiente (E803xx)
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12, giratorio, con bloqueo
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — ANT513-00 — 25.08.2011 —
