UGR500

Sensore a ultrasuoni

UGA01600EOKG/IO-LINK/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Campo di rilevamento molto grande
  • Regolazione intuitiva del campo di rilevamento premendo i pulsanti
  • LED ben visibile per l'indicazione di stato di commutazione ed eco
  • Funzione uscita NO/NC programmabile
  • Rilevamento senza contatto, indipendentemente dal colore, dalla trasparenza o dalle caratteristiche di superficie dell'oggetto
  • ce
  • cul
  • iolink

Download
Technische Details
Caratteristiche del prodotto
Modello elettrico PNP
Funzione uscita NO / NC; (parametrizzabile)
Distanza di commutazione [mm] 150...1600; (Target: 200 x 200 mm)
Interfaccia di comunicazione IO-Link
Corpo Tipo filettato
Dimensioni [mm] M18 x 1 / L = 97,5
Dati elettrici
Tensione di esercizio [V] 10...30 DC; ("supply class 2" secondo cULus)
Corrente assorbita [mA] 55
Classe di isolamento III
Protezione da inversione di polarità si
Tempo di ritardo disponibilità [s] < 0,5
Frequenza del convertitore [kHz] 230
Ingressi/Uscite
Numero totale di ingressi e uscite Numero delle uscite digitali: 1
Uscite
Numero totale uscite 1
Modello elettrico PNP
Numero delle uscite digitali 1
Funzione uscita NO / NC; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,2
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 2
Protezione da cortocircuito si
Resistente a sovraccarico si
Campo di rilevamento
Distanza di commutazione [mm] 150...1600; (Target: 200 x 200 mm)
Angolo di apertura cilindrico [°] 15; (±2)
Campo di rilevamento isteresi [mm] < 1
Max. deriva dell'angolo di 90° sensore / oggetto [°] ± 4
Precisione / Deriva
Compensazione della temperatura si
Isteresi [%] < 2
Deriva del punto di commutazione [%] -2...2
Indicazioni su precisione / deriva I valori indicati vengono raggiunti dopo un tempo di riscaldamento di almeno 20 minuti
Ripetibilità 1 %
Software / Programmazione
Opzioni di parametrizzazione isteresi / finestra; secondo punto di commutazione; Ritardo di attivazione e disattivazione; switch-on operations; Funzione teach; commutazione impulso luce/buio
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Profili Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
Modo SIO si
Classe richiesta per porta master A
Min. tempo di ciclo del processo [ms] 3,2
IO-Link functions (cyclical)
Commutazione lunghezza bit
process value 16
device status 4
binary switching information 2
IO-Link functions (acyclical) application specific tag; contatore delle ore operative
Supported DeviceIDs
Modo operativo ID dispositivo IO-Link
default 698 d / 00 02 BA h
Nota
For further information please see the IODD PDF file at "Downloads"
Condizioni ambientali
Temperatura ambiente [°C] -20...70
Temperatura di immagazzinamento [°C] -30...80
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 61000-4-2 ESD 4 kV CD / plastica
8 kV AD / metallo
EN 61000-4-3 HF irradiata 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF condotta 3 V
EN 55011 Classe A
Resistenza a vibrazione
EN 60068-2-6 Fc (10-55) Hz 1 mm ampiezza, durata della vibrazione 5 min., 30 min. per ogni asse con risonanza oppure 55 Hz
Resistenza agli urti
EN 60068-2-27 Ea 30 g 11 ms semisinusoide; rispettivamente 3 shock in ogni direzione dei 3 assi di coordinate
MTTF [anni] 163
Dati meccanici
Peso [g] 101,5
Corpo Tipo filettato
Dimensioni [mm] M18 x 1 / L = 97,5
Definizione filettatura M18 x 1
Materiali 1.4404 (AISI 316L); PA; vetroceramica Epoxid
Coppia di serraggio [Nm] 50
Elementi di indicazione e comando
Indicazione
Stato di commutazione 2 x LED, giallo
eco 1 x LED, verde
Accessori
Accessori inclusi
dadi di fissaggio: 2, acciaio inox
Osservazioni
Osservazioni
Tensione di esercizio "supply classe 2" secondo cULus
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12
diagrammi e curve

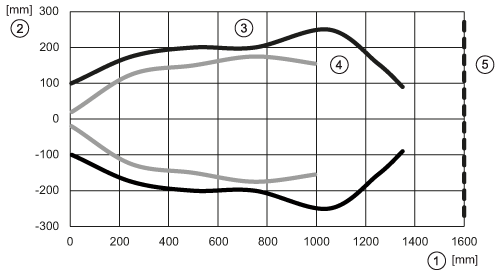

curva di risposta
1: Distanza
2: fascio di ultrasuoni
3: Target 200 x 200 mm
4: Target Ø 25 mm
5: Riflettore
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — UGR500-01 — 13.09.2016 —
