Flussimetro con tecnologia Vortex e display

SV4200

SVR12XXXIRKG/US-100

Flussimetro con tecnologia Vortex e display

SV4200

SVR12XXXIRKG/US-100

  • Rilevamento affidabile del flusso e della temperatura del fluido
  • Con uscita di commutazione o di frequenza e IO-Link
  • Possibilità di ruotare il display per ottimizzarne l'orientamento
  • Display ben leggibile con visualizzazione valori in rosso e verde
  • Adatto per acqua, acqua deionizzata e acqua di raffreddamento
{{ifmVariantName}}



  • ce
  • cpa
  • cul
  • iolink
  • crn
Dettagli tecnici
Caratteristiche del prodotto
Numero totale di ingressi e uscite Numero delle uscite digitali: 2
Campo di misura
1...20 l/min 0,06...1,2 m³/h
Raccordo a processo collegamento filettato G 1/2 DN8
Applicazione
Particolarità contatti dorati
Applicazione per applicazioni industriali
Fluidi acqua
Temperatura del fluido [°C] -10...90
Resistenza a pressione [bar] 12
Resistenza a pressione [Mpa] 1,2
Indicazioni per la resistenza alla pressione
fino a 40° C
MAWP per applicazioni secondo CRN [bar] 3,9
Dati elettrici
Tensione di esercizio [V] 18...30 DC
Corrente assorbita [mA] < 30
Min. resistenza di isolamento [MΩ] 100; (500 V DC)
Classe di isolamento III
Protezione da inversione di polarità si
Tempo di ritardo disponibilità [s] < 3
Ingressi/Uscite
Numero totale di ingressi e uscite Numero delle uscite digitali: 2
Uscite
Numero totale uscite 2
Segnale di uscita segnale di commutazione; segnale di frequenza; IO-Link; (configurabile)
Modello elettrico PNP/NPN
Numero delle uscite digitali 2
Funzione uscita NO / NC; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Protezione da cortocircuito si
Resistente a sovraccarico si
Campo di misura/regolazione
Campo di misura
1...20 l/min 0,06...1,2 m³/h
Campo di indicazione
0...24 l/min 0...1,44 m³/h
Risoluzione
0,1 l/min 0,005 m³/h
Punto di commutazione SP
1,2...20 l/min 0,07...1,2 m³/h
Punto di disattivazione rP
1...19,8 l/min 0,06...1,19 m³/h
Punto finale di frequenza FEP
4...20 l/min 0,24...1,2 m³/h
Incremento
0,1 l/min 0,005 m³/h
Frequenza sul punto finale FRP [Hz] 100...1000
Dinamica di misura 1:20
Monitoraggio della temperatura
Campo di misura [°C] -10...90
Campo di indicazione [°C] -30...110
Risoluzione [°C] 0,5
Punto di commutazione SP [°C] -9...90
Punto di disattivazione rP [°C] -10...89
In intervalli di [°C] 0,5
Punto iniziale di frequenza FSP [°C] -10...70
Punto finale di frequenza FEP [°C] 10...90
Frequenza sul punto finale FRP [Hz] 100...1000
Precisione / Deriva
Monitoraggio del flusso
Precisione (nel campo di misura) ± 2 % MEW
Ripetibilità ± 0,5 % MEW
Monitoraggio della temperatura
Precisione [K] ± 1
Tempi di reazione
Monitoraggio del flusso
Tempo di risposta [s] 1; (dAP = 0)
Damping valore di processo dAP [s] 0...5
Monitoraggio della temperatura
Dinamica di risposta T05 / T09 [s] T09 = 6
Software / Programmazione
Opzioni di parametrizzazione isteresi / finestra; NO / NC; logica di commutazione; Uscita frequenza; ritardo di commutazione/disattivazione; Damping; Display
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Profili Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Modo SIO si
Classe richiesta per porta master A
Dati di processo analogici 2
Dati di processo digitali 2
Min. tempo di ciclo del processo [ms] 3
DeviceID supportati
Modo operativo DeviceID
default 484
Condizioni ambientali
Temperatura ambiente [°C] 0...60
Indicazioni per la temperatura ambiente
temperatura del fluido < 80 °C
temperatura del fluido < 90 °C: 0...50 °C
Temperatura di immagazzinamento [°C] -20...80
Grado di protezione IP 65; IP 67
Test / Certificazioni
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Certificazione CPA
numero di modello 001VO
classe di precisione -
massimo errore consentito ± 2 % FS
Q (min) 0,09 m³/h
Q (t) 0,24 m³/h
Q (max) 1,2 m³/h
Resistenza agli urti
DIN EN 60068-2-27 5 g (11 ms)
Resistenza alle vibrazioni
DIN EN 60068-2-6 con acqua / 10...50 Hz 1 mm
con acqua / 50...2000 Hz 2 g
MTTF [anni] 342
Certificazione UL
Numero di certificazione UL I001
Direttiva in materia di attrezzature a pressione corretta prassi costruttiva; utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta
Dati meccanici
Peso [g] 474
Materiali 1.4404 (AISI 316L); PC; PBT+PC-GF30; PPS; TPE-U
Materiali a contatto con il fluido 1.4404 (AISI 316L); ETFE; PA 6T; PPS; FKM
Coppia di serraggio [Nm] 30
Raccordo a processo collegamento filettato G 1/2 DN8
Osservazioni
Osservazioni
MW = valore letto
MEW = valore finale
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12; codifica: A; Contatti: dorato
diagrammi e curve

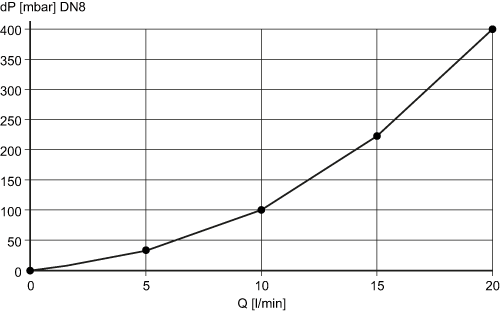

Perdita di pressione
dP Perdita di pressione
Q flusso

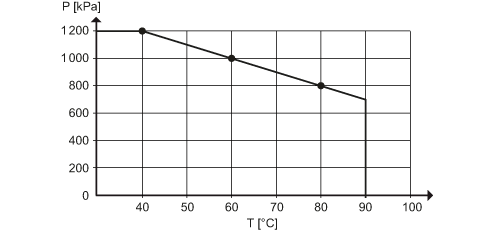

resistenza alla pressione (bar)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — SV4200-00 — 29.04.2021 —
