Sensore magneto-induttivo del flusso

SM6020

SMR12XGXFRKG/US-100

Sensore magneto-induttivo del flusso

SM6020

SMR12XGXFRKG/US-100

  • Misurazione precisa del flusso, del consumo e della temperatura del fluido
  • Alta precisione, ripetibilità e dinamica di misurazione
  • Con uscita di commutazione, analogica e ad impulsi
  • Display ben leggibile con visualizzazione valori in rosso e verde
  • Tubi rettilinei di mandata e di ritorno non sono necessari
  • Comodo utilizzo tramite pulsanti o parametrizzazione tramite IO-Link
  • ce
  • ukca
  • cpa
  • cul
  • iolink
Caratteristiche del prodotto
Numero totale di ingressi e uscite Numero delle uscite digitali: 2; Numero delle uscite analogiche: 1
Campo di misura
0,05...35 l/min 0,003...2,1 m³/h 0,6...555 gph 0,01...9,25 gpm
Raccordo a processo G 1/2 DN15 guarnizione piatta
Applicazione
Particolarità contatti dorati
Fluidi Liquidi conduttori; acqua; fluidi a base di acqua
Indicazioni per fluidi
conduttività: ≥ 20 µS/cm
viscosità: < 70 mm²/s (40 °C)
Temperatura del fluido [°C] -20...90
Resistenza a pressione [bar] 16
Resistenza a pressione [MPa] 1,6
Dati elettrici
Tensione di esercizio [V] 18...30 DC; (secondo SELV/PELV)
Corrente assorbita [mA] < 80
Classe di isolamento III
Protezione da inversione di polarità si
Tempo di ritardo disponibilità [s] 5
Ingressi/Uscite
Numero totale di ingressi e uscite Numero delle uscite digitali: 2; Numero delle uscite analogiche: 1
Ingressi
Ingressi reset contatore
Uscite
Numero totale uscite 2
Segnale di uscita segnale di commutazione; segnale analogico; segnale a impulsi; IO-Link; segnale di frequenza; (configurabile)
Modello elettrico PNP/NPN
Numero delle uscite digitali 2
Funzione uscita NO / NC; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V] 2
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Numero delle uscite analogiche 1
Uscita analogica corrente [mA] 4...20; (graduabile)
Carico max [Ω] 500
Uscita impulsi Contatore di portata
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di misura/regolazione
Campo di misura
0,05...35 l/min 0,003...2,1 m³/h 0,6...555 gph 0,01...9,25 gpm
Campo di indicazione
-42...42 l/min -2,5...2,5 m³/h -666...666 gph -11,1...11,1 gpm
Risoluzione
0,02 l/min 0,002 m³/h 0,6 gph 0,01 gpm
Punto di commutazione SP
0,25...35 l/min 0,015...2,1 m³/h 4,2...555 gph 0,07...9,25 gpm
Punto di disattivazione rP
0...34,8 l/min 0...2,08 m³/h 1,2...552 gph 0,02...9,2 gpm
Punto iniziale analogico ASP
0...28 l/min 0...1,7 m³/h 0...666 gph 0...7,4 gpm
Punto finale analogico AEP
7...35 l/min 0,42...2,1 m³/h 111...555 gph 1,85...9,25 gpm
Taglio del flusso minimo LFC
0,05...1,75 l/min 0,003...0,1 m³/h 0,6...27,6 gph 0,01...0,46 gpm
Punto finale di frequenza FEP
7...35 l/min 0,42...2,1 m³/h 111,6...555 gph 1,86...9,25 gpm
Frequenza sul punto finale FRP [Hz] 1...10000
Monitoraggio della portata
Lunghezza di impulso [s] 0,001...2
Valenza dell’impulso 0,001...99990000 I
Monitoraggio della temperatura
Campo di misura [°C] -20...90
Campo di indicazione [°C] -42...112
Risoluzione [°C] 0,1
Punto di commutazione SP [°C] -19,6...90
Punto di disattivazione rP [°C] -20...89,6
Punto iniziale analogico [°C] -20...68
Punto finale analogico [°C] 2...90
In intervalli di [°C] 0,1
Precisione / Deriva
Monitoraggio del flusso
Precisione (nel campo di misura) ± (0,8 % MW + 0,2 % MEW)
Ripetibilità ± 0,2 % MEW
Monitoraggio della temperatura
Precisione [K] ± 2,5 (Q > 5 % MEW)
Tempi di reazione
Monitoraggio del flusso
Tempo di ritardo all'avviamento [s] 0...50
Tempo di risposta [s] < 0,25; (dAP = 0, T09)
Damping valore di processo dAP [s] 0...5
Monitoraggio della temperatura
Tempo di risposta [s] 15; (Q > 10 % MEW, T09)
Software / Programmazione
Opzioni di parametrizzazione isteresi / finestra; NO / NC; logica di commutazione; Uscita frequenza; uscita di corrente/impulso; Tempo di ritardo disponibilità; display disattivabile; Display
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Profili Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Modo SIO si
Classe richiesta per porta master A
Dati di processo analogici 3
Dati di processo digitali 2
Min. tempo di ciclo del processo [ms] 6
DeviceID supportati
Modo operativo DeviceID
default 949
Condizioni ambientali
Temperatura ambiente [°C] -20...60
Temperatura di immagazzinamento [°C] -25...80
Grado di protezione IP 65; IP 67
Test / Certificazioni
EMC
DIN EN 60947-5-9
Certificazione CPA
numero di modello 005MI
classe di precisione -
massimo errore consentito ± 1,0 % FS
Q (min) 0,003 m³/h
Q (t) -
Q (max) 2,1 m³/h
Resistenza agli urti
DIN IEC 68-2-27 20 g (11 ms)
Resistenza alle vibrazioni
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [anni] 114
Certificazione UL
Numero di certificazione UL I014
Numero file UL E174189
Direttiva in materia di attrezzature a pressione corretta prassi costruttiva; utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta
Dati meccanici
Peso [g] 717,2
Materiali 1.4408 (acciaio inox / AISI 316); 1.4404 (AISI 316L); PC; PBT+PC-GF30
Materiali a contatto con il fluido 1.4404 (AISI 316L); PEEK; PEEK rinforzato con fibra di carbonio; FKM; Centellen
Raccordo a processo G 1/2 DN15 guarnizione piatta
Elementi di indicazione e comando
Indicazione
display a colori 1,44", 128 x 128 pixel
2 x LED, giallo
Osservazioni
Osservazioni
MW = valore letto
MEW = valore finale
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12; codifica: A; Contatti: dorato
diagrammi e curve

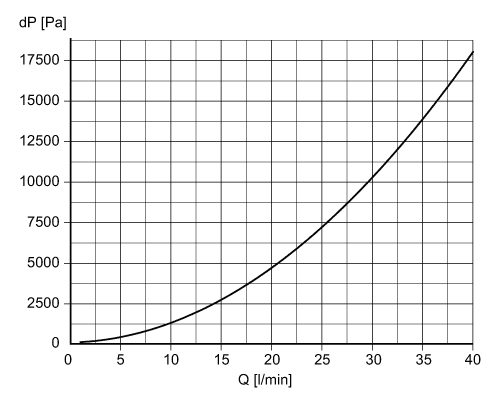

Perdita di pressione / flusso
