SBY434

Trasmettitore di flusso con inibitore del riflusso

SBY34HF010KG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Rilevamento preciso del flusso nelle tubature
  • Adatto per acqua, lubrorefrigeranti, oli e soluzioni glicolate
  • Inibitore affidabile del riflusso con tempo di risposta molto rapido
  • Uscita analogica lineare precisa
  • Corpo robusto con resistenza alla pressione molto elevata
  • ce
  • eac
  • cul

Download
Technische Details
Caratteristiche del prodotto
Campo di misura [l/min] 2...50
Raccordo a processo Rp 3/4
Applicazione
Fluidi Liquidi; acqua; soluzioni di glicole; Oli; Lubrorefrigeranti
Temperatura del fluido [°C] -10...100
Resistenza a pressione [bar] 40
Dati elettrici
Tensione di esercizio [V] 18...32 DC; (secondo SELV/PELV)
Corrente assorbita [mA] < 35
Classe di isolamento III
Protezione da inversione di polarità si
Uscite
Segnale di uscita segnale analogico
Uscita analogica corrente [mA] 4...20
Carico max [Ω] 500
Protezione da cortocircuito si
Resistente a sovraccarico si
Campo di misura/regolazione
Campo di misura [l/min] 2...50
Precisione / Deriva
Ripetibilità [% di valore finale] 1
Errore di misura [% di valore finale] ± 5
Tempi di reazione
Tempo di risposta [s] < 0,01
Condizioni ambientali
Temperatura ambiente [°C] 0...60
Temperatura di immagazzinamento [°C] -15...80
Grado di protezione IP 65; IP 67
Test / Certificazioni
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistenza agli urti
DIN EN 60068-2-27 20 g (11 ms)
Resistenza alle vibrazioni
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [anni] 778
Dati meccanici
Peso [g] 469
Materiali ottone nichelato chimicamente; PP; 1.4404 (AISI 316L); alluminio anodizzato; PA
Materiali a contatto con il fluido 1.4401 (acciaio inox / AISI 316); ottone; ottone nichelato chimicamente; PP; PPS; O-ring: FKM
Raccordo a processo Rp 3/4
Cicli di commutazione meccanici 10 miloni
Osservazioni
Osservazioni
Raccomandazione utilizzare filtro di 200 micrometri
Tutti i dati si riferiscono all'acqua (20° C).
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12
diagrammi e curve

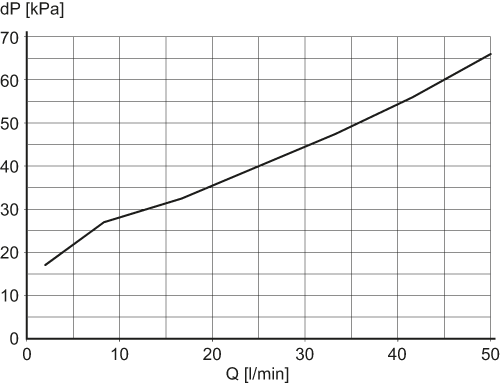

Perdita di pressione
dP Perdita di pressione
Q flusso
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — SBY434-01 — 06.05.2015 —
