Articolo non più disponibile - scheda archivio

Encoder assoluto monogiro con albero pieno

RN-4096-S24/S

RN6058

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • ce
Download
Technische Details
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] < 150
Max. velocità elettrica [U/min] 6000
Uscite
codice codice Gray; (valori in codice crescenti con rotazione a destra (vista sull'albero))
segnale codice Ingresso dati; segnali compatibili TTL; impulso e impulso (inv.) da driver secondo RS 485; uscita dati; sincrono-seriale; segnali compatibili TTL, dati e dati (inv.); segnali incrementali; 2 segnali incrementali sinusoidali (A e B); sfasato di 90°; 1 V 512 cicli di segnale per ogni rotazione
Campo di misura/regolazione
Risoluzione 4096 linee; 4096 passi; 12 bit
Interfacce
Interfaccia di comunicazione interfaccia dati SSI
Condizioni ambientali
Temperatura ambiente [°C] -20...85
Temperatura di immagazzinamento [°C] -30...80
Grado di protezione IP 64
Test / Certificazioni
Resistenza agli urti
100 g (6 ms)
Resistenza alle vibrazioni
10 g (55...2000 Hz)
Dati meccanici
Dimensioni [mm] Ø 58 / L = 52
Materiali alluminio
Max. velocità di rotazione meccanica [U/min] 12000
Max. coppia di serraggio iniziale [Nm] 1
Temperatura di riferimento coppia di serraggio [°C] 20
Versione albero albero pieno
Diametro albero [mm] 10
Materiale albero
1.4104 (acciaio)
Max. sollecitazione assiale sull'estremità dell'albero [N] 10
Max. sollecitazione radiale sull'estremità dell'albero [N] 20
Collegamento elettrico
Cavo: ,8 m, PUR; Max. lunghezza del cavo: 100 m; radiale
Connettore: 1 x; Max. lunghezza del cavo: 100 m
diagrammi e curve

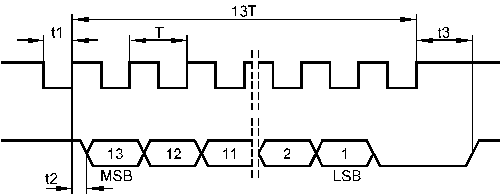

Diagramma degli impulsi
clock
dati
