Encoder assoluto multigiro con albero pieno

RM-8192-S24/N1A

RM6101

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Per la misurazione precisa di posizione, angolo, velocità e lunghezza
  • Trasmissione diretta dei valori tramite interfaccia SSI
  • Corpo compatto e robusto
  • Alta resistenza a shock e vibrazioni
  • Collegamento radiale del cavo per applicazioni in spazi ristretti
  • ce
  • c_nrtl_us
Download
Technische Details
Applicazione
Principio di funzionamento assoluta
Tipo di rotazione multi giro (multiturn)
Dati elettrici
Tensione di esercizio [V] 4,75...30 DC
Corrente assorbita [mA] < 200
Uscite
Codice codice Gray; (valori in codice crescenti con rotazione a destra (vista sull'albero))
Segnale codice ingresso impulsi; segnali compatibili TTL; impulso e impulso (inv.) da driver secondo RS 485; uscita dati; sincrono-seriale; segnali compatibili TTL, dati e dati (inv.); segnali incrementali; 2 segnali incrementali sinusoidali (A e B); sfasato di 90°; 1 V 512 cicli di segnale per ogni rotazione
Campo di misura/regolazione
Risoluzione 8192 linee; 8192 passi; 4096 rotazioni; 25 bit
Interfacce
Interfaccia di comunicazione interfaccia dati SSI
Condizioni ambientali
Temperatura ambiente [°C] -40...85
Max. umidità relativa dell'aria ammessa [%] 75; (per un breve periodo: 95 %)
Grado di protezione IP 64
Test / Certificazioni
Resistenza agli urti
100 g (6 ms)
Resistenza alle vibrazioni
30 g (55...2000 Hz)
MTTF [anni] 46
Dati meccanici
Peso [g] 459,2
Dimensioni [mm] Ø 58 / L = 46,7
Materiali alluminio
Max. velocità di rotazione meccanica [U/min] 12000
Max. coppia di serraggio iniziale [Nm] 1
Temperatura di riferimento coppia di serraggio [°C] 20
Versione albero albero pieno
Diametro albero [mm] 6
Materiale albero
1.4104 (acciaio)
Max. sollecitazione assiale sull'estremità dell'albero [N] 10
Max. sollecitazione radiale sull'estremità dell'albero [N] 20
Osservazioni
Osservazioni
fili/pin non utilizzati (n. c.) non devono essere collegati
Note Articolo fuori produzione
Collegamento elettrico
Cavo: 1 m, PUR; Max. lunghezza del cavo: 100 m; radiale, utilizzabile anche assiale
diagrammi e curve

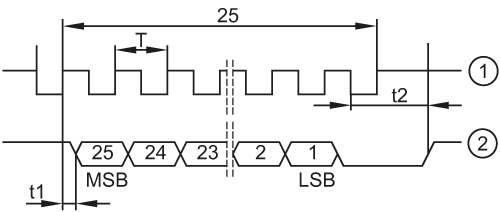

Diagramma degli impulsi
1 clock
2 dati
