PY9970

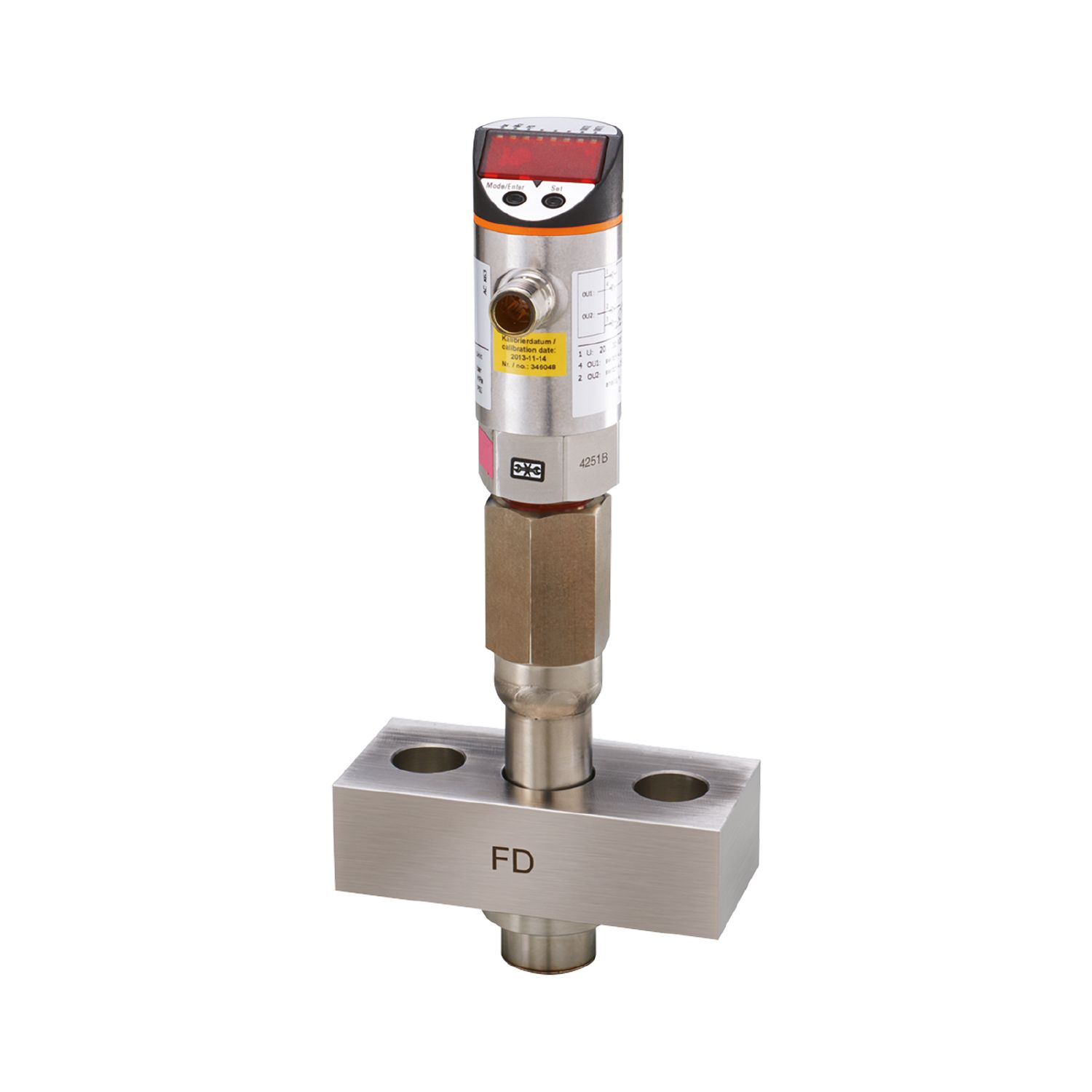

Sensore di pressione con display

PY9970

PY-400-SDD24-KFPKG/US/ /N

Sensore di pressione con display

PY9970

PY-400-SDD24-KFPKG/US/ /N

Adatto per applicazione in processi con omogeneizzatori
Utilizzo semplice e intuitivo
Uscita analogica e uscita di commutazione per funzione allarme
Display integrato ben leggibile
Stabilità nel tempo grazie all’alta resistenza a sovraccarico

Articolo in corso di dismissione

Articoli alternativi: PY9070 Confronta prodotti: PY9970 / PY9070 Scegliendo un articolo alternativo tener conto dei dati tecnici eventualmente diversi!

Caratteristiche del prodotto

Numero totale di ingressi e uscite

Numero delle uscite digitali: 2; Numero delle uscite analogiche: 1

Campo di misura

0...400 bar

0...5800 psi

0...40 MPa

Raccordo a processo

collegamento per omogeneizzatore

Applicazione

Particolarità

contatti dorati

Applicazione

membrana affiorante per l'industria alimentare e delle bevande

Utilizzabile in parte per

Con fluidi gassosi, il campo d'impiego è limitato a max. 25 bar

Temperatura del fluido [°C]

-10...140

Min. pressione di scoppio

1000 bar

14500 psi

100 MPa

Resistenza a pressione

600 bar

8700 psi

60 Mpa

Tipo di pressione

pressione relativa

Dati elettrici

Tensione di esercizio [V]	20...32 DC; (secondo SELV/PELV)
Corrente assorbita [mA]	< 65
Min. resistenza di isolamento [MΩ]	100; (500 V DC)
Classe di isolamento	III
Protezione da inversione di polarità	si
Tempo di ritardo disponibilità [s]	0,2
Watchdog integrato	si

Ingressi/Uscite

Numero totale di ingressi e uscite	Numero delle uscite digitali: 2; Numero delle uscite analogiche: 1

Uscite

Numero totale uscite	2
Segnale di uscita	segnale di commutazione; segnale analogico; (configurabile)
Modello elettrico	PNP/NPN
Numero delle uscite digitali	2
Funzione uscita	NO / NC; (parametrizzabile)
Max. caduta di tensione uscita di commutazione DC [V]	2
Permanente capacità di corrente dell'uscita di commutazione DC [mA]	250
Frequenza di commutazione DC [Hz]	< 170
Numero delle uscite analogiche	1
Uscita analogica corrente [mA]	4...20; (graduabile 1:4)
Carico max [Ω]	(Ub - 10 V) / 20 mA
Uscita analogica tensione [V]	0...10; (graduabile 1:4)
Min. impedenza di uscita [Ω]	2000
Protezione da cortocircuito	si
Tipo di protezione da cortocircuito	ad impulsi
Resistente a sovraccarico	si

Campo di misura/regolazione

Campo di misura

0...400 bar

0...5800 psi

0...40 MPa

Punto di commutazione SP

4...400 bar

60...5800 psi

0,4...40 MPa

Punto di disattivazione rP

2...398 bar

30...5770 psi

0,2...39,8 MPa

Punto iniziale analogico

0...160 bar

0...2320 psi

0...16 MPa

Punto finale analogico

100...400 bar

1450...5800 psi

10...40 MPa

In intervalli di

1 bar

10 psi

0,1 MPa

Impostazione di fabbrica

	SP1 = 100 bar	rP1 = 92 bar
	SP2 = 300 bar	rP2 = 292 bar
	ASP = 0 bar	AEP = 400 bar

Precisione / Deriva

Precisione del punto di commutazione [% dell'intervallo di misura]	< ± 1,0
Ripetibilità [% dell'intervallo di misura]	< ± 0,25; (con variazioni di temperatura < 10 K)
Deriva parametri [% dell'intervallo di misura]	< ± 1,0
Coefficiente di temperatura punto zero [% dell'intervallo per 10 K]	< ± 0,3; (0...80 °C)
Coefficiente di temperatura intervallo [% dell'intervallo per 10 K]	< ± 0,3; (0...80 °C)

Tempi di reazione

Tempo di risposta [ms]	< 3
Damping valore di processo dAP [s]	0...4
Damping uscita analogica dAA [s]	0...4
Max. tempo di risposta uscita analogica [ms]	3

Software / Programmazione

Opzioni di parametrizzazione	punto zero; intervallo

Condizioni ambientali

Temperatura ambiente [°C]	-25...80
Temperatura di immagazzinamento [°C]	-40...100
Grado di protezione	IP 67

Test / Certificazioni

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiata	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF condotta	10 V

Resistenza agli urti

DIN IEC 68-2-27

50 g (11 ms)

Resistenza alle vibrazioni

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [anni]

173,33

Direttiva in materia di attrezzature a pressione

corretta prassi costruttiva; utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta

Dati meccanici

Peso [g]	1588,5
Materiali	1.4301 (acciaio inox / AISI 304); 1.4404 (AISI 316L); PC; PBT; PEI; FKM
Materiali a contatto con il fluido	acciaio inox
Min. cicli di pressione	1 milione
Raccordo a processo	collegamento per omogeneizzatore

Elementi di indicazione e comando

Indicazione

Display	3 x LED, verde
Stato di commutazione	2 x LED, giallo
Indicazione della funzione	indicazione alfanumerica, 4 digit
Valori letti	indicazione alfanumerica, 4 digit

Osservazioni

Quantità	1 pezzo

Collegamento elettrico

Collegamento	Connettore: 1 x M12; codifica: A; Contatti: dorato

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — PY9970-01 — 13.04.2023 —
