  6. PA3522

PA3522

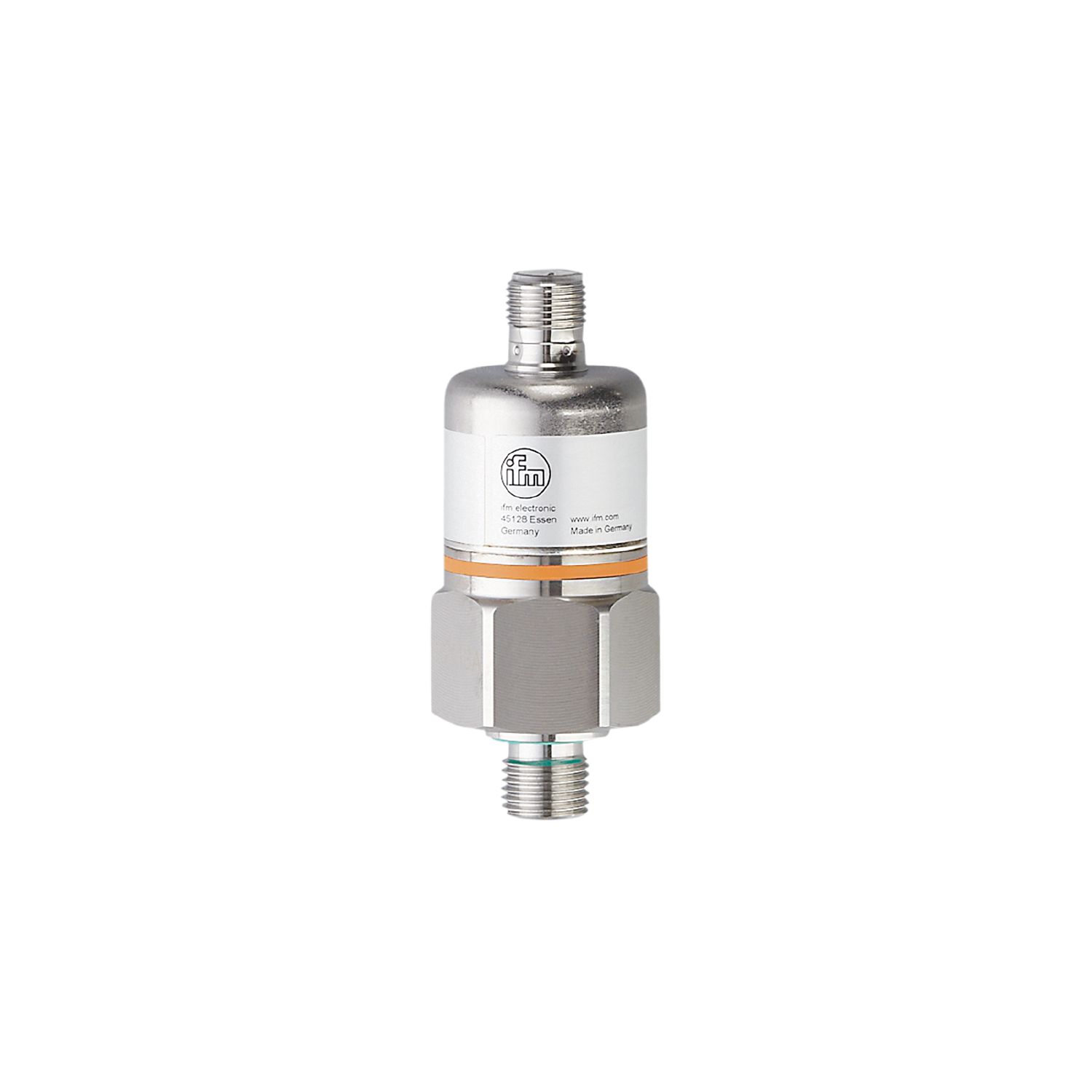

Trasmettitore di pressione con cella di misura in ceramica

PA-100-SBG14-A-ZVG/US/ /V

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Preciso segnale di uscita lineare da 4 a 20 mA
  • Elevata precisione di ripetibilità e basso scostamento delle curve caratteristiche
  • Stabilità nel tempo grazie all’alta resistenza a sovraccarico
  • Corpo robusto in acciaio inox per applicazione in ambienti industriali critici
  • Ampio campo della temperatura di esercizio e alto grado di protezione
  • ce
  • eac
  • cul

Download
Technische Details
Caratteristiche del prodotto
Segnale di uscita segnale analogico
Campo di misura
0...100 bar 0...1450 psi 0...10 MPa
Raccordo a processo collegamento filettato G 1/4 filettatura esterna (DIN EN ISO 1179-2); Filettatura internaM5
Applicazione
Particolarità contatti dorati
Applicazione per applicazioni industriali
Fluidi Liquidi
Utilizzabile in parte per utilizzo in fluidi gassosi con pressioni > 25 bar solo previa richiesta presso ifm
Temperatura del fluido [°C] -25...90; (su richiesta: -40...90 °C)
Resistenza a pressione
300 bar 4350 psi 30 MPa
Min. pressione di scoppio
650 bar 9425 psi 65 MPa
Tipo di pressione pressione relativa
Dati elettrici
Tensione di esercizio [V] 9,6...32 DC
Min. resistenza di isolamento [MΩ] 100; (500 V DC)
Classe di isolamento III
Protezione da inversione di polarità si
Ingressi/Uscite
Numero totale di ingressi e uscite Numero delle uscite analogiche: 1
Uscite
Numero totale uscite 1
Segnale di uscita segnale analogico
Numero delle uscite analogiche 1
Uscita analogica corrente [mA] 4...20
Carico max [Ω] 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)
Resistente a sovraccarico si
Campo di misura/regolazione
Campo di misura
0...100 bar 0...1450 psi 0...10 MPa
Precisione / Deriva
Ripetibilità [% dell'intervallo di misura] < 0,1; (con variazioni di temperatura < 10 K)
Deriva parametri [% dell'intervallo di misura] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (regolazione del valore minimo); LS = Regolazione del valore limite)
Stabilità nel tempo [% dell'intervallo di misura] < ± 0,05; (ogni 6 mesi)
Coefficiente di temperatura punto zero [% dell'intervallo per 10 K] < ± 0,1; (0...80 °C)
Coefficiente di temperatura intervallo [% dell'intervallo per 10 K] < ± 0,2; (0...80 °C)
Tempi di reazione
Tempo di aggiornamento uscita analogica [ms] 3
Condizioni ambientali
Temperatura ambiente [°C] -25...80
Temperatura di immagazzinamento [°C] -40...100
Grado di protezione IP 68; IP 69K
Test / Certificazioni
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiata 30 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF condotta 10 V
Emissione di interferenze secondo direttiva macchine 2004/104/CE
CISPR 25
Immunità alle interferenze secondo direttiva macchine 2004/104/CE
ISO 11452-2 HF irradiata 100 V/m
ISO 7637-2 pulse coefficiente di precisione 4
Resistenza agli urti
DIN EN 60068-2-27 50 g (11 ms)
DIN EN 61373 Categoria 3
Resistenza alle vibrazioni
DIN EN 60068-2-6 20 g (10...2000 Hz)
DIN EN 61373 Categoria 2
MTTF [anni] 507
Direttiva in materia di attrezzature a pressione corretta prassi costruttiva; utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta
Applicazioni ferroviarie
DIN EN 50155 / IEC 60571 Klasse T3, C1, S1
Dati meccanici
Peso [g] 217,5
Materiali 1.4404 (AISI 316L); FKM; PA; EPDM/X
Materiali a contatto con il fluido 1.4305 (acciaio inox / AISI 303); ceramica; Guarnizione: FKM
Min. cicli di pressione 100 milioni
Coppia di serraggio [Nm] 25...35; (coppia di serraggio consigliata; in funzione di lubrificazione, guarnizione e compressione)
Raccordo a processo collegamento filettato G 1/4 filettatura esterna (DIN EN ISO 1179-2); Filettatura internaM5
Dispositivo di strozzamento integrato no (adattabile a posteriori)
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12; Contatti: dorato
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — PA3522-01 — 12.01.2017 —
