OJ5054

fotocellula riflessione diretta infrarosso

OJHLFPKG/SO/AS

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Affidabile rilevamento di oggetti molto piccoli
  • Dimensioni molto compatte per l’utilizzo nella robotica e nei sistemi di assemblaggio e movimentazione
  • Precisa soppressione dello sfondo
  • Orientamento semplice grazie al punto laser visibile
  • Regolazione intuitiva di sensibilità e funzione di uscita
  • ce
  • eac
  • cul

Download
Technische Details
Caratteristiche del prodotto
Tipo di luce luce rossa
Classe di protezione laser 1
Corpo parallelepipedo
Dimensioni [mm] 35 x 11 x 24
Applicazione
Particolarità Soppressione dello sfondo
Principio di funzionamento Fotocellula a riflessione diretta
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] 13
Classe di isolamento III
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 650
Tip. durata d'uso [h] 50000
Uscite
Modello elettrico PNP
Funzione uscita commutazione impulso luce/buio; (programmabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 200
Frequenza di commutazione DC [Hz] 1000
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Portata [mm] 15...200; (carta bianca 200 x 200 mm 90% riflessione)
Portata oggetto bianco (90% di riflessione) [mm] 15...200
Portata oggetto grigio (18% di riflessione) [mm] 15...70
Portata oggetto nero (6% di riflessione) [mm] 15...45
Portata impostabile si
Diametro dell'oggetto più piccolo rilevabile [mm] 2
Max. larghezza del punto luminoso [mm] 2
Max. altezza del punto luminoso [mm] 1
Soppressione dello sfondo disponibile si
Condizioni ambientali
Temperatura ambiente [°C] -10...60
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 60947-5-2
Classe di protezione laser 1
Indicazione per la protezione laser
Attenzione: luce laser
classe laser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
conforme a 21 CFR Part 1040 fatta eccezione per le derive, in accordo con la normativa Laser Notice n. 50, giugno 2007.
MTTF [anni] 501
Dati meccanici
Peso [g] 40,7
Corpo parallelepipedo
Dimensioni [mm] 35 x 11 x 24
Materiali Corpo: ABS; supporto: zinco pressofuso; finestra LED: SEPS; pulsante: SEPS
Materiale lente
PMMA
Orientamento lente ottica laterale
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Funzionamento 1 x LED, verde
Blocco elettronico si
Accessori
Accessori inclusi
viti a clip: 1 x, E20964
viti di fissaggio: 2 x x M3 x 16
rondelle elastiche: 2 x
Dadi: 2 x
Osservazioni
Osservazioni
Tensione di esercizio "supply classe 2" secondo cULus
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M8
diagrammi e curve

a: Sensore
b: oggetto
c: sfondo
x: distanza sensore / oggetto [mm]
y: min. distanza oggetto / sfondo [mm]

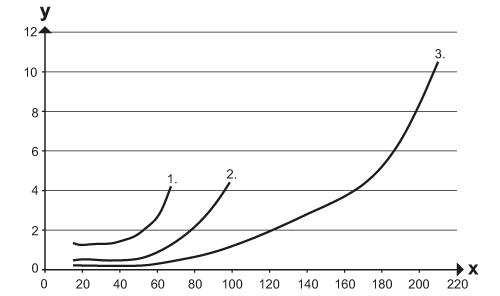

curva di precisione
x: distanza sensore / oggetto [mm]
y: min. distanza oggetto / sfondo [mm]
1 = oggetto nero (6 % di riflessione) , sfondo (bianco 90 % di riflessione)
2 = oggetto grigio (18 % di riflessione) , sfondo (bianco 90 % di riflessione)
3 = oggetto bianco (90 % di riflessione) , sfondo (bianco 90 % di riflessione)
