Fotocellula a barriera ricevitore

OGE382

OGE-DNKG/US/V4A/CUBE

Fotocellula a barriera ricevitore

OGE382

OGE-DNKG/US/V4A/CUBE

  • Corpo robusto rettangolare in acciaio inox con filettatura M18 laterale
  • Resistente a processi di lavaggio ad alta pressione con detergenti aggressivi
  • Alto grado di protezione per i requisiti dell'industria alimentare e delle bevande
  • Disponibilità operativa immediata grazie alla regolazione fissa
  • Portata molto elevata
  • ce
  • ukca
  • cul
  • iolink
Caratteristiche del prodotto
Tipo di luce luce rossa
Corpo parallelepipedo con filettatura M18
Applicazione
Principio di funzionamento Fotocellula a barriera
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] 16
Classe di isolamento III
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 662
Uscite
Modello elettrico NPN
Funzione uscita impulso buio
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 200
Frequenza di commutazione DC [Hz] 1000
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Emettitore / Ricevitore ricevitore
Portata [m] < 15
Portata impostabile no
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Profili Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel
Modo SIO si
Classe richiesta per porta master A
Min. tempo di ciclo del processo [ms] 2,5
Dati di processo IO-Link (ciclici)
Commutazione lunghezza bit
Stato del dispositivo 4
Informazioni binarie di commutazione 1
Funzioni IO-Link (acicliche) Tag specifico per l'applicazione; contatore delle ore operative; Contatore dei cicli di commutazione
DeviceID supportati
Modo operativo DeviceID
default 1137
Nota
Per ulteriori informazioni, consultare il file PDF IODD alla voce "Download"
Condizioni ambientali
Temperatura ambiente [°C] -25...80
Temperatura di immagazzinamento [°C] -40...80
Grado di protezione IP 65; IP 67; IP 68; IP 69K
Test / Certificazioni
EMC
EN 60947-5-2
MTTF [anni] 961
Certificazione UL
Ta -25...80 °C
Enclosure type Type 1
Tensione di alimentazione Class 2
Numero file UL E174191
Dati meccanici
Peso [g] 78,5
Corpo parallelepipedo con filettatura M18
Dimensioni [mm] 52,9 x 20 x 34,6
Definizione filettatura M18 x 1
Materiali 1.4542 (17-4 PH / 630); PEI
Materiale lente
PEI
Orientamento lente ottica laterale
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Funzionamento 1 x LED, verde
Accessori
Fornitura
dado di fissaggio: 1, acciaio inox
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12; codifica: A
diagrammi e curve

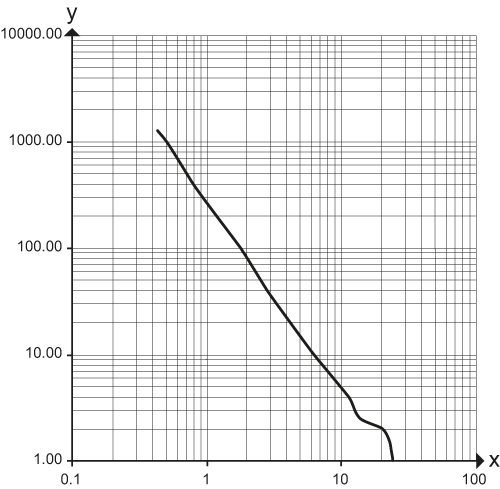

curva della capacità di riserva
