Articolo non più disponibile - scheda archivio

Fotocellula a riflessione diretta

OCV-CPKG

OC5218

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

Download
Technische Details
Applicazione
Principio di funzionamento Fotocellula a riflessione diretta
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] < 30
Classe di isolamento II
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 660
Uscite
Modello elettrico PNP
Funzione uscita antivalente
Max. caduta di tensione uscita di commutazione DC [V] 2,9
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 1500
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Portata [mm] 35...100
Portata impostabile si
Max. diametro del punto luminoso [mm] 5
Dimensioni del punto luminoso valide per per massima portata
Condizioni ambientali
Temperatura ambiente [°C] -25...55
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 60947-5-2
Dati meccanici
Corpo parallelepipedo
Dimensioni [mm] 49 x 15 x 42
Materiali zinco pressofuso
Materiale lente
PMMA
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Commutazione 1 x LED, giallo luce lampeggiante
Accessori
Accessori inclusi
cacciavite
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Cavo: 2 m, PVC; 4 x 0,5 mm²
diagrammi e curve

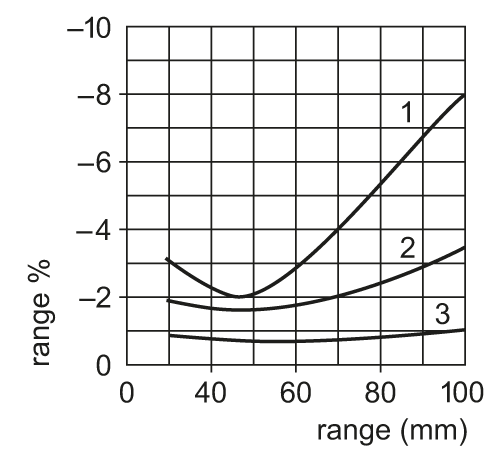

curva di precisione
x: distanza sensore / oggetto [mm]
y: min. distanza oggetto / sfondo [mm]
1 = oggetto nero (6 % di riflessione) , sfondo (bianco 90 % di riflessione)
2 = oggetto grigio (18 % di riflessione) , sfondo (bianco 90 % di riflessione)
3 = oggetto bianco (90 % di riflessione) , sfondo (bianco 90 % di riflessione)
Nota : range % = regolazione in % della portata
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — OC5218-00 — 06.03.2003 —
