Fotocellula a riflessione diretta

O6T-FPKG/AS/4P

O6T309

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Corpo robusto in acciaio inox per applicazione nell'industria alimentare
  • Resistente a processi di lavaggio ad alta pressione con detergenti aggressivi
  • Alto grado di protezione per i requisiti di settori industriali con condizioni critiche
  • Impostazione intuitiva della portata e della funzione dell'uscita
  • Portata indipendente dal colore dell'oggetto
  • ce
  • eac
  • cul
  • iolink
Download
Technische Details
Applicazione
Principio di funzionamento Fotocellula a riflessione diretta
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] 16; ((24 V))
Classe di isolamento III
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 633
Uscite
Modello elettrico PNP
Funzione uscita commutazione impulso luce/buio; (selezionabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 1000
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Campo di rilevamento
Portata [mm] 5...500; (carta bianca 200 x 200 mm 90% riflessione)
Portata impostabile si
Max. diametro del punto luminoso [mm] 15
Dimensioni del punto luminoso valide per per massima portata
Campo di rilevamento valore finale [mm] 100...500
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9 CDV
ID dispositivo IO-Link 423 d / 00 01 A7 h
Profili Smart Sensor: Device Identification; Binary Data Channel
Modo SIO si
Classe richiesta per porta master A
Condizioni ambientali
Temperatura ambiente [°C] -25...80
Grado di protezione IP 65; IP 67; IP 68; IP 69K
Test / Certificazioni
EMC
EN 60947-5-2
MTTF [anni] 681
Certificazione UL
Numero di certificazione UL E010
Dati meccanici
Peso [g] 34,4
Corpo parallelepipedo
Dimensioni [mm] 41,3 x 13 x 21
Materiali Corpo: 1.4404 (AISI 316L); plastica: PPSU; Guarnizione: EPDM
Materiale lente
PMMA
Orientamento lente ottica laterale
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Funzionamento 1 x LED, verde
Osservazioni
Osservazioni
Tensione di esercizio "supply classe 2" secondo cULus
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M8
diagrammi e curve

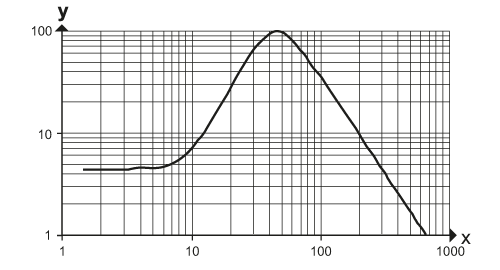

curva della capacità di riserva
x: Distanza [mm]
y:
