O6H702

Fotocellula a riflessione diretta con soppressione dello sfondo

O6HLFPKG/AS/4P

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • ce
  • cul
  • iolink

Download
Technische Details
Caratteristiche del prodotto
Tipo di luce luce rossa
Classe di protezione laser 1
Corpo parallelepipedo
Dimensioni [mm] 46 x 13 x 21
Applicazione
Particolarità Soppressione dello sfondo
Principio di funzionamento Fotocellula a riflessione diretta
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] 16; (24 V)
Classe di isolamento III
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 650
Uscite
Modello elettrico PNP
Funzione uscita commutazione impulso luce/buio; (selezionabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 1000
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Campo di rilevamento
Portata [mm] 1...100; (carta bianca 200 x 200 mm)
Portata oggetto bianco (90% di riflessione) [mm] 1...100
Portata oggetto grigio (18% di riflessione) [mm] 8...100
Portata oggetto nero (6% di riflessione) [mm] 12...100
Portata impostabile si
Max. diametro del punto luminoso [mm] 2
Dimensioni del punto luminoso valide per per massima portata
Soppressione dello sfondo disponibile si
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
ID dispositivo IO-Link 526 d / 00020E h
Profili Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable
Modo SIO si
Classe richiesta per porta master A
Condizioni ambientali
Temperatura ambiente [°C] -10...60
Grado di protezione IP 65; IP 67
Test / Certificazioni
EMC
EN 60947-5-2
Classe di protezione laser 1
Indicazione per la protezione laser
Attenzione: luce laser
classe laser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
conforme a 21 CFR Part 1040 fatta eccezione per le derive, in accordo con la normativa Laser Notice n. 50, giugno 2007.
MTTF [anni] 513
Dati meccanici
Peso [g] 19,5
Corpo parallelepipedo
Dimensioni [mm] 46 x 13 x 21
Materiali Corpo: ABS; PPSU; Guarnizione: EPDM
Materiale lente
PMMA
Orientamento lente ottica laterale
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Funzionamento 1 x LED, verde
Osservazioni
Osservazioni
Tensione di esercizio "supply classe 2" secondo cULus
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M8

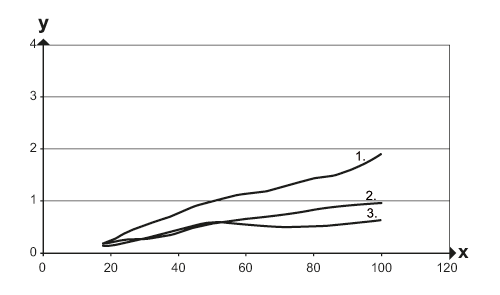

diagrammi e curve

x: distanza sensore / oggetto [mm]
y: min. distanza oggetto / sfondo [mm]
1 = oggetto nero (6 % di riflessione) , sfondo (bianco 90 % di riflessione)
2 = oggetto grigio (18 % di riflessione) , sfondo (bianco 90 % di riflessione)
3 = oggetto bianco (90 % di riflessione) , sfondo (bianco 90 % di riflessione)

a: Sensore
b: oggetto
c: sfondo
x: distanza sensore / oggetto [mm]
y: min. distanza oggetto / sfondo [mm]
Altri dati
Ripetibilità / Precisione: 6 σ
Riproducibilità dei valori di misura
Abstand bianco (90 % di riflessione) nero (6 %...90 % di riflessione)
20 mm 0,1 mm 0,5 mm
50 mm 0,2 mm 1,0 mm
100 mm 05 mm 2,0 mm
Precisione
Abstand bianco (90 % di riflessione) nero (6 %...90 % di riflessione)
20 mm ± 0,6 mm ± 0,9 mm
50 mm ± 1,5 mm ± 2,0 mm
100 mm ± 3,0 mm ± 4,0 mm
I valori sono validi per
Luce esterna sull'oggetto < 10 klx
condizioni ambientali costanti 23 °C / 960 hPa
minima durata di attivazione in minuti 10
IO-Link - Modalità di misura
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — O6H702-00 —
