Sensore ottico di distanza

O5DLCPKG/US

O5D150

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Portata molto grande grazie alla tecnologia a tempo di volo
  • Soppressione dello sfondo affidabile e rilevamento indipendente dal colore
  • Display e pulsanti per impostare con precisione il punto di commutazione
  • Classe di protezione laser 1 per i requisiti nell’industria automobilistica
  • Affidabile rilevamento di superfici riflettenti
  • ce
  • eac
  • cul
  • iolink
Dati tecnici completi in formato PDF

Technische Details
Dati elettrici
Tensione di esercizio [V] 10...30 DC; ("supply class 2" secondo cULus)
Corrente assorbita [mA] 75; (24 V)
Classe di isolamento III
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 650
Tip. durata d'uso [h] 50000
Ingressi/Uscite
Numero totale di ingressi e uscite Numero delle uscite digitali: 2
Uscite
Numero totale uscite 2
Modello elettrico PNP
Numero delle uscite digitali 2
Funzione uscita NO / NC; (antivalente)
Capacità di corrente per uscita [mA] 100
Frequenza di commutazione DC [Hz] 11
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Max. diametro del punto luminoso [mm] 5
Dimensioni del punto luminoso valide per 2 m
Campo di rilevamento isteresi [%] < 4
Indicazioni per il campo di rilevamento isteresi
nero
Soppressione dello sfondo disponibile si
Soppressione dello sfondo [m] < 20
Campo di misura/regolazione
Campo di misura [m] 0,03...2
Frequenza di misura [Hz] 33
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
ID dispositivo IO-Link 372d / 00 01 74h
Profili Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
Modo SIO si
Dati di processo analogici 1
Dati di processo digitali 1
Min. tempo di ciclo del processo [ms] 6,6
Condizioni ambientali
Temperatura ambiente [°C] -25...60
Indicazioni per la temperatura ambiente
con ta < -10 °C è necessario un tempo di riscaldamento durante il quale il laser è spento
Grado di protezione IP 65; IP 67
Max. immunità alla luce esterna [klx] 10; (sull'oggetto)
Test / Certificazioni
EMC
EN 60947-5-2
Classe di protezione laser 1
Indicazione per la protezione laser
Attenzione: luce laser
classe laser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
conforme a 21 CFR Part 1040 fatta eccezione per le derive, in accordo con la normativa Laser Notice n. 50, giugno 2007.
MTTF [anni] 151
Dati meccanici
Peso [g] 84,5
Corpo parallelepipedo
Dimensioni [mm] 56 x 18,2 x 46,8
Materiali Corpo: PA; cornice: acciaio inox; pulsanti: TPU; Lenti: PMMA
Orientamento lente ottica laterale
Elementi di indicazione e comando
Indicazione
Stato di commutazione LED, giallo Uscita di commutazione PIN 4
Funzionamento LED, verde
Indicazione indicazione alfanumerica, 3 digit
Display cm
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Connettore: 1 x M12
diagrammi e curve

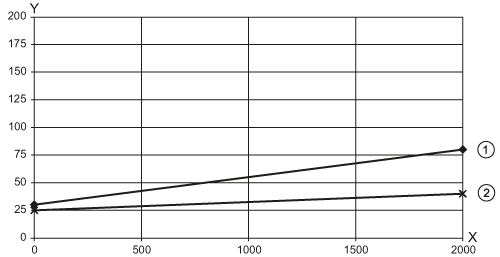

curva isteresi
x: Distanza [mm]
y: Isteresi [mm]
1 = sfondo nero 6% riflessione
2 = sfondo bianco 90% riflessione
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — O5D150-01 — 25.02.2016 —
