O4H501

Fotocellula a riflessione diretta con soppressione dello sfondo

O4H-FPKG/2M

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Portata molto elevata
  • Precisa soppressione dello sfondo
  • Sensibilità regolabile tramite pulsanti teach
  • Corpo robusto per applicazione in ambienti industriali critici
  • Commutazione impulso luce/buio configurabile
  • ce
  • eac
  • cul
Download
Technische Details
Caratteristiche del prodotto
Tipo di luce luce rossa
Corpo parallelepipedo
Dimensioni [mm] 74,4 x 27 x 63,8
Applicazione
Particolarità Soppressione dello sfondo
Principio di funzionamento Fotocellula a riflessione diretta
Dati elettrici
Tensione di esercizio [V] 10...36 DC
Corrente assorbita [mA] 25
Classe di isolamento II
Protezione da inversione di polarità si
Tipo di luce luce rossa
Lunghezza d'onda [nm] 624
Uscite
Modello elettrico PNP
Funzione uscita commutazione impulso luce/buio; (programmabile)
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 200
Frequenza di commutazione DC [Hz] 1000
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Portata [mm] 100...2600; (carta bianca 200 x 200 mm 90% riflessione)
Portata oggetto bianco (90% di riflessione) [mm] 100...2600
Portata oggetto grigio (18% di riflessione) [mm] 100...1300
Portata oggetto nero (6% di riflessione) [mm] 100...900
Portata impostabile si
Max. diametro del punto luminoso [mm] 50
Dimensioni del punto luminoso valide per Portata
Soppressione dello sfondo disponibile si
Condizioni ambientali
Temperatura ambiente [°C] -25...60
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 60947-5-2
MTTF [anni] 355
Dati meccanici
Peso [g] 209
Corpo parallelepipedo
Dimensioni [mm] 74,4 x 27 x 63,8
Materiali Corpo: PA; cornice: acciaio inox; pulsanti: TPE
Materiale lente
PMMA
Orientamento lente ottica laterale
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Funzione teach si
Blocco elettronico si
Osservazioni
Osservazioni
Tensione di esercizio "supply classe 2" secondo cULus
Quantità 1 pezzo
Collegamento elettrico
Collegamento Cavo: 2 m, PUR; 3 x 0,34 mm²
diagrammi e curve

a: Sensore
b: oggetto
c: sfondo
x: distanza sensore / oggetto [mm]
y: min. distanza oggetto / sfondo [mm]

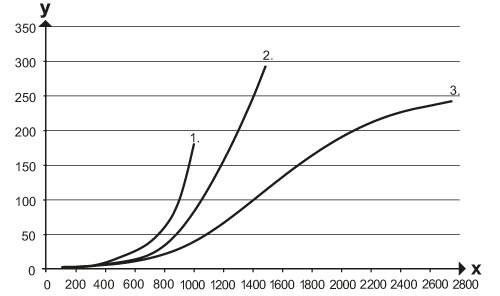

curva di precisione
x: distanza sensore / oggetto [mm]
y: min. distanza oggetto / sfondo [mm]
1 = oggetto nero (6 % di riflessione) , sfondo (bianco 90 % di riflessione)
2 = oggetto grigio (18 % di riflessione) , sfondo (bianco 90 % di riflessione)
3 = oggetto bianco (90 % di riflessione) , sfondo (bianco 90 % di riflessione)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — O4H501-00 — 07.07.2009 —
