Sensore di posizione per attuatori
MVQ101
SVS BASIC IO-LINK
Sensore di posizione per attuatori
MVQ101
SVS BASIC IO-LINK
- Modalità LED lampeggiante per una rapida localizzazione ottica del sensore
- Impostazione della posizione finale con un solo clic per una rapida messa in servizio
- Autodiagnosi dell'usura, dei blocchi o dell'accumulo per la manutenzione preventiva
Caratteristiche del prodotto
| Modello elettrico | PNP |
|---|---|
| Funzione uscita | 3 x NO / NC; (selezionabile) |
| Interfaccia di comunicazione | IO-Link |
| Corpo | parallelepipedo |
| Dimensioni [mm] | 95 x 50 x 57 |
Applicazione
| Principio operativo | magnetico |
|---|---|
| Applicazione | rilevamento angolo di rotazione assoluto |
Dati elettrici
| Tensione di esercizio [V] | 10...30 DC |
|---|---|
| Corrente assorbita [mA] | < 40 |
| Classe di isolamento | III |
| Protezione da inversione di polarità | si |
| Max. tempo di ritardo disponibilità [ms] | 300 |
Uscite
| Modello elettrico | PNP |
|---|---|
| Funzione uscita | 3 x NO / NC; (selezionabile) |
| Max. caduta di tensione uscita di commutazione DC [V] | 2,5 |
| Permanente capacità di corrente dell'uscita di commutazione DC [mA] | 100 |
| Protezione da cortocircuito | si |
| Resistente a sovraccarico | si |
Campo di rilevamento
| Campo di rilevamento [°] | 360 |
|---|
Precisione / Deriva
| Precisione [°] | ± 1 |
|---|---|
| Risoluzione [°] | 0,1 |
| Tolleranza [°] | 0,1...15; (default 10) |
| Isteresi [°] | 0,1...5; (default 3) |
| Deriva di temperatura [°/K] | 0,02 |
| Ripetibilità [°] | 0,1 |
Interfacce
| Interfaccia di comunicazione | IO-Link | ||||
|---|---|---|---|---|---|
| Tipo di trasmissione | COM2 (38,4 kBaud) | ||||
| Versione IO-Link | 1.1 | ||||
| Standard SDCI | IEC 61131-9 CDV | ||||
| Profili | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel | ||||
| Modo SIO | si | ||||
| Classe richiesta per porta master | A | ||||
| Min. tempo di ciclo del processo [ms] | 4 | ||||
| DeviceID supportati |
|
Condizioni ambientali
| Temperatura ambiente [°C] | -25...70 |
|---|---|
| Grado di protezione | IP 65; IP 67; (zona camme protetto da polvere) |
Test / Certificazioni
| EMC |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Resistenza a vibrazione |
|
||||||||||
| Resistenza agli urti |
|
||||||||||
| MTTF [anni] | 410 | ||||||||||
| Embedded software incluso | si | ||||||||||
| Certificazione UL |
|
Dati meccanici
| Peso [g] | 175 |
|---|---|
| Corpo | parallelepipedo |

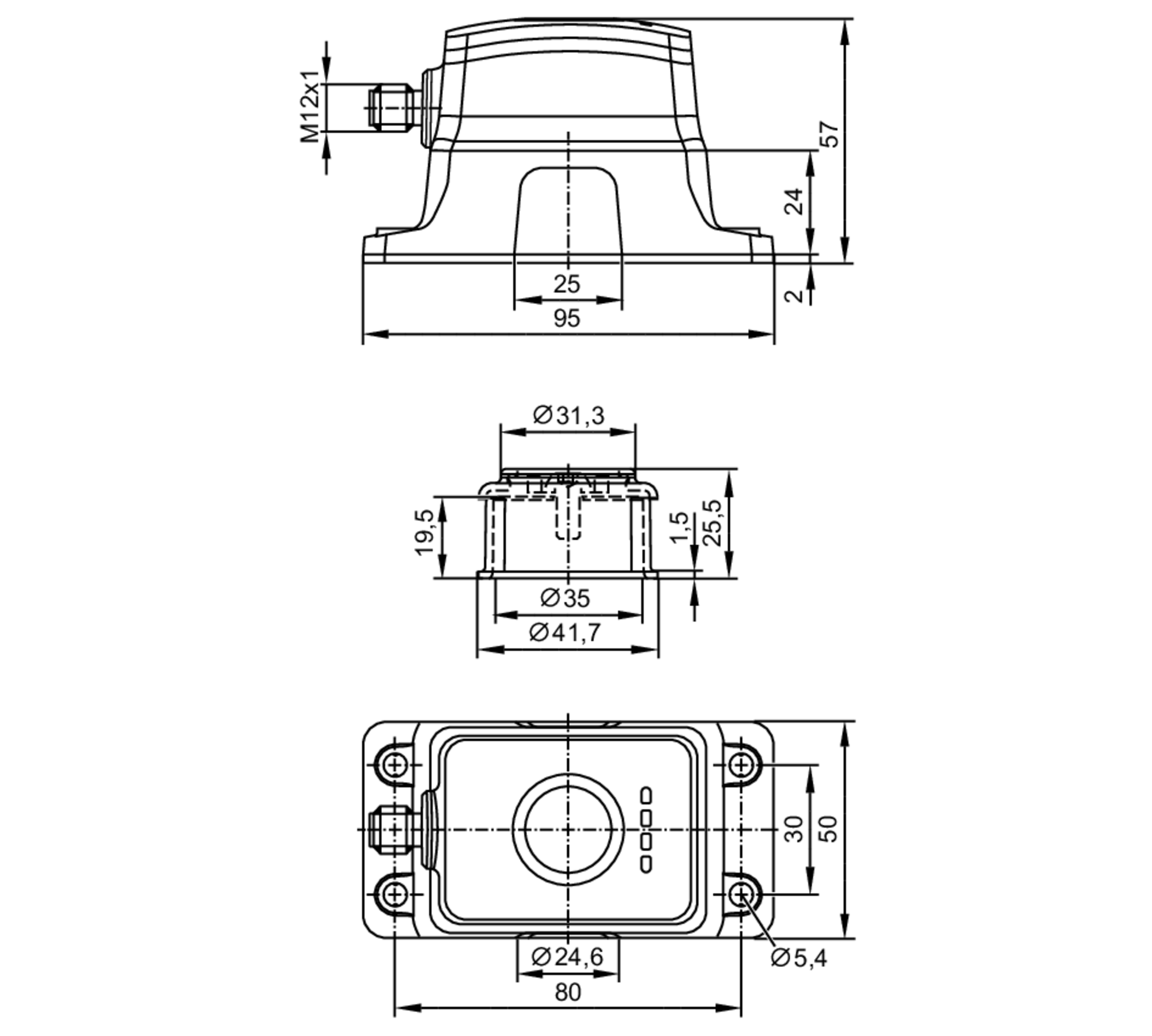

| Dimensioni [mm] | 95 x 50 x 57 |
| Materiali | PA |
| Coppia di serraggio [Nm] | 1,5 |
Elementi di indicazione e comando
| Indicazione |
|
|---|
Accessori
| Fornitura |
|
|---|
Osservazioni
| Quantità | 1 pezzo |
|---|
Collegamento elettrico - connettore
| Collegamento | Connettore: 1 x M12; codifica: A; Corpo: acciaio inox |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — MVQ101-00 — 25.08.2023 —
MVQ101 –
SVS BASIC IO-LINK

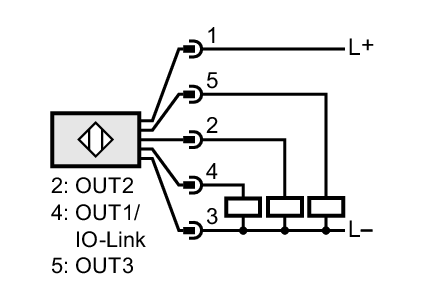

Collegamento elettrico - connettore
- 1
- Ub
- 2
- Out2
- 3
- GND
- 4
- Out1 IO-Link
- 5
- Out3
Connettore: 1 x M12; codifica: A; Corpo: acciaio inox
