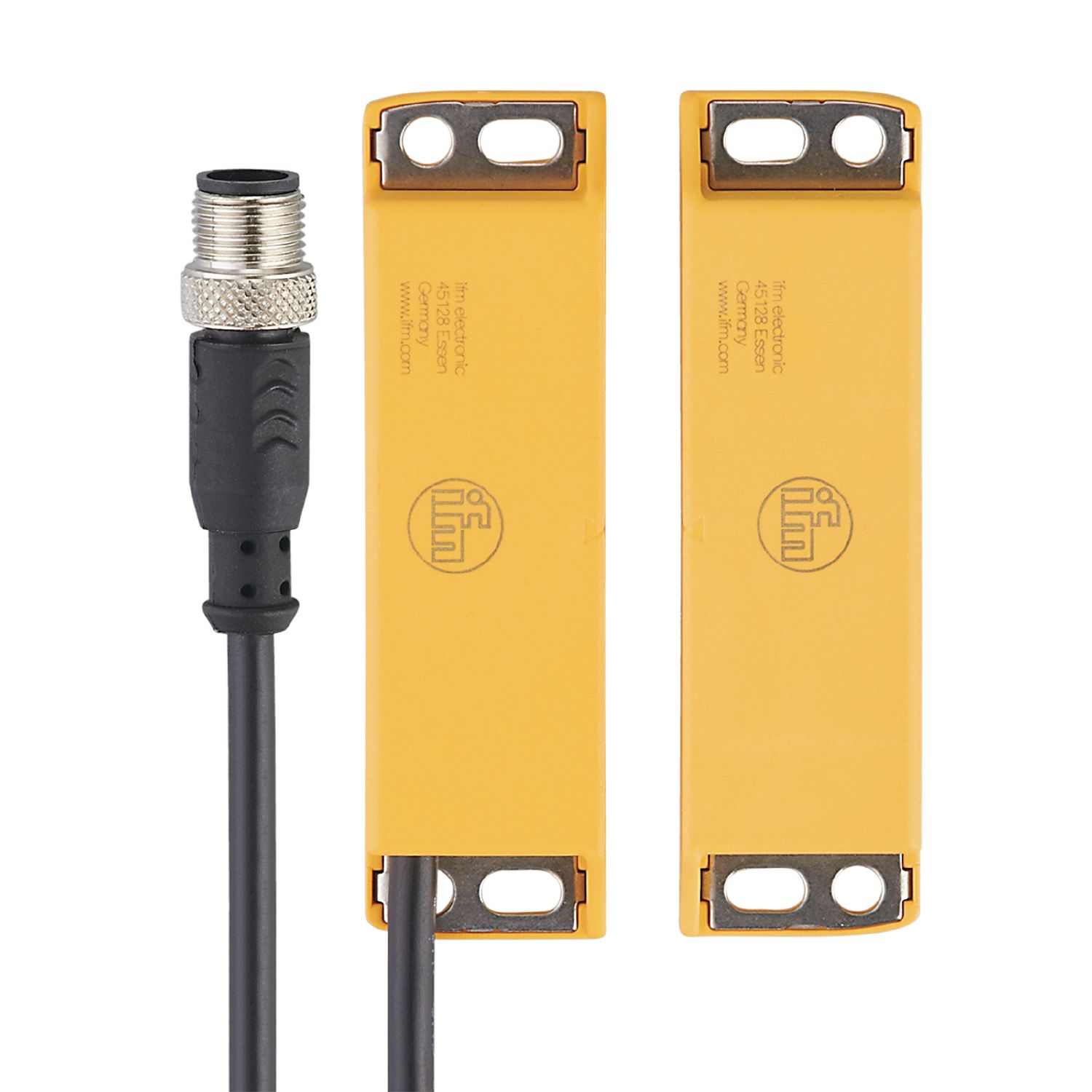

Sensore magnetico codificato

MN503S

MN44008-AKOG/0.1m/-H/US

Sensore magnetico codificato

MN503S

MN44008-AKOG/0.1m/-H/US

  • Azionamento possibile da diverse direzioni
  • Montaggio integrato dietro struttura in acciaio per una migliore protezione contro manipolazioni
  • Conforme alla nuova descrizione di interfacce del documento CB24I ZVEI ("Zentralverband Elektrotechnik- und Elektronikindustrie e. V.", Associazione Tedesca Costruttori elettrici ed elettronici
  • Massimo livello di sicurezza secondo ISO 13849-1 e SILCL 3 secondo IEC 62061
{{ifmVariantName}}



  • ce
  • cul
Dettagli tecnici
Caratteristiche del prodotto
Funzione uscita 2 x NO; (potenziale zero)
Distanza di commutazione [mm] 8; (con azionatore definito)
Corpo parallelepipedo
Dimensioni [mm] 88 x 13,1 x 25
Applicazione
Modello target codificato
Modo operativo funzionamento continuo
Applicazione per applicazioni di sicurezza
Dati elettrici
Tensione di esercizio [V] 24 DC
Tensione di isolamento effettiva [V] 60
Classe di isolamento III
Protezione da inversione di polarità no
Resètenza interna (Ri) [Ω] 10; (1 W)
Uscite
Funzione uscita 2 x NO; (potenziale zero)
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 50
Frequenza di commutazione DC [Hz] 150
Parametri di uscita Interfaccia tipo A
Resistente a cortocircuito no
Max. carico capacitivo CL_max [nF] 20
Campo di rilevamento
Distanza di commutazione [mm] 8; (con azionatore definito)
Distanza di disattivazione garantita s(ar) [mm] 20
Tempi di reazione
Tempo di risposta ad una richiesta di sicurezza [ms] 10
Max. tempo di rilascio [ms] 0,1
Max. tempo di commutazione incl. rimbalzo [ms] 0,6
Condizioni ambientali
Luogo di applicazione classe C secondo EN 60654-1, luogo di installazione protetto da agenti atmosferici
Temperatura ambiente [°C] -25...80
Indicazioni per la temperatura ambiente
durata d'uso ≤ 87600 h
Temperatura ambiente [°C] 10...40
Indicazioni per la temperatura ambiente
durata d'uso ≤ 175200 h
Max. umidità relativa dell'aria ammessa [%] per un breve periodo: 5...95 %; permanente: 5...70 %
Pressione dell'aria [kPa] 80...106
Max. altezza s.l.m. [m] 2000
Nebbia salina no
Grado di protezione IP 67; IP 69K; (cablaggio protetto)
Test / Certificazioni
EMC
IEC 60947-5-1
Resistenza agli urti
EN 60068-2-27 30 g (11 ms)
Resistenza alle vibrazioni
IEC 60068-2-6 10 g (10...55 Hz)
Parametri di sicurezza
Durata d'uso TM (Mission Time) [h] ≤ 175200
Durata d'uso TM (indicazione supplementare)
20 anni
B10D 20.000.000; (senza carico; con max. carico DC 12, 24 V, 50 mA: 400.000)
Dati meccanici
Peso [g] 174,5
Corpo parallelepipedo
Montaggio montaggio non schermato
Dimensioni [mm] 88 x 13,1 x 25
Materiali Corpo: PA; piastra di fissaggio: 1.4301 (acciaio inox / AISI 304)
Coppia di serraggio [Nm] 0,8...2
Accessori
Fornitura
target codificato
Osservazioni
Osservazioni
In combinazione con un amplificatore di controllo G150xS / AC4x2S è possibile raggiungere PL e (ISO13849-1) o SIL cl 3 (IEC62061)
Quantità 1 pezzo
Collegamento elettrico - connettore
Collegamento Cavo: 0,1 m, PVC, Ø 5 mm
Collegamento Connettore: 1 x M12; codifica: A
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — IT-IT — MN503S — 14.03.2022 —
