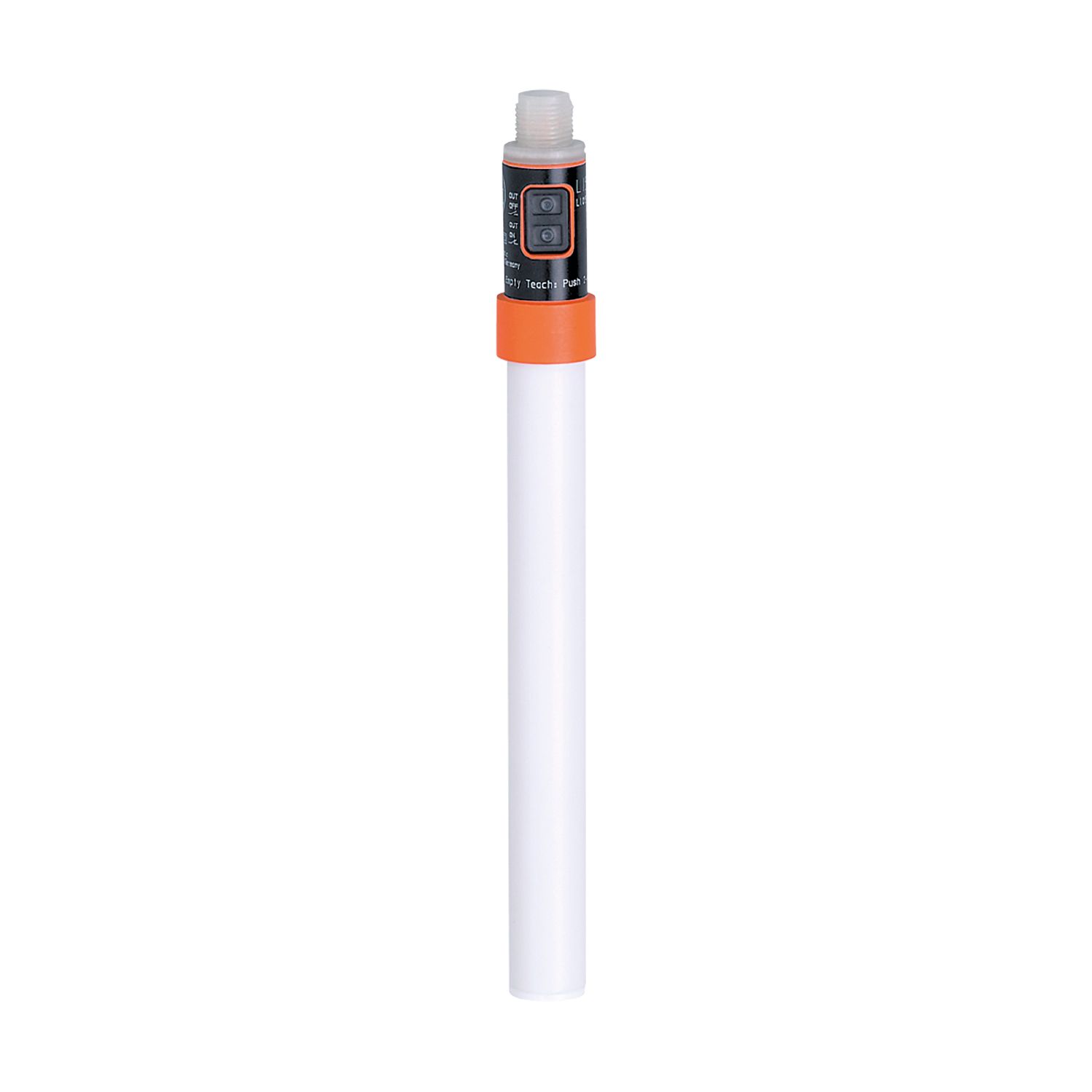

Sensore di livello per il rilevamento del livello limite
LI5144
LI0737--K-00KNPKG/US
Sensore di livello per il rilevamento del livello limite
LI5144
LI0737--K-00KNPKG/US
- Per il monitoraggio affidabile del livello limite in cisterne e serbatoi
- Rilevamento del livello minimo, della tracimazione o di perdite
- Semplice taratura a vuoto o a pieno premendo semplicemente un tasto
- Adatto per acqua, oli e lubrorefrigeranti
- Comoda regolazione della profondità di immersione desiderata del sensore
Articolo in corso di dismissione
Articoli alternativi: LI5134 Confronta prodotti: LI5144 / LI5134 Scegliendo un articolo alternativo tener conto dei dati tecnici eventualmente diversi!
Caratteristiche del prodotto
| Numero totale di ingressi e uscite | Numero delle uscite digitali: 1 |
|---|---|
| Lunghezza sonda L [mm] | 737 |
Applicazione
| Particolarità | contatti dorati |
|---|---|
| Fluidi | lubrorefrigeranti a base di acqua; Oli; acqua; fluidi simili all'acqua |
| Costante dielettrica del fluido | > 1,8 |
| Sostanze consigliate | lubrorefrigeranti a base di acqua; Oli; acqua; fluidi simili all'acqua |
| Non utilizzabile per | granulati; Materiali sfusi; acidi; soluzioni alcaline |
| Pressione del serbatoio [bar] | -0,5...0,5; (se installato con accessori di montaggio: E43001 - E43007, E43019) |
| Temperatura del fluido [°C] | 0...65 |
|---|---|
| Temperatura del fluido breve tempo [°C] | 0...80 |
| Temperatura del fluido [°C] | 0...35; (LI5144 + E43102: 0...55; Utilizzato in acqua e in fluidi a base di acqua con temperatura > 35 °C, l'apparecchio deve essere integrato in un tubo isolante) |
|---|
Dati elettrici
| Tensione di esercizio [V] | 10...36 DC |
|---|---|
| Corrente assorbita [mA] | 22; (24 V) |
| Classe di isolamento | III |
| Protezione da inversione di polarità | si |
| Principio di misura | capacitivo |
Ingressi/Uscite
| Numero totale di ingressi e uscite | Numero delle uscite digitali: 1 |
|---|
Uscite
| Numero totale uscite | 1 |
|---|---|
| Segnale di uscita | segnale di commutazione |
| Modello elettrico | PNP |
| Numero delle uscite digitali | 1 |
| Funzione uscita | NO / NC; (parametrizzabile) |
| Max. caduta di tensione uscita di commutazione DC [V] | 2,5 |
| Permanente capacità di corrente dell'uscita di commutazione DC [mA] | 200 |
| Protezione da cortocircuito | si |
| Tipo di protezione da cortocircuito | ad impulsi |
| Resistente a sovraccarico | si |
Campo di misura/regolazione
| Lunghezza sonda L [mm] | 737 |
|---|---|
| Zona attiva A [mm] | 31 |
Condizioni ambientali
| Temperatura ambiente [°C] | -25...80 |
|---|---|
| Temperatura di immagazzinamento [°C] | -25...80 |
| Grado di protezione | IP 65; IP 67 |
Test / Certificazioni
| EMC |
|
||||
|---|---|---|---|---|---|
| Resistenza agli urti |
|
||||
| Resistenza alle vibrazioni |
|
||||
| MTTF [anni] | 608 |
Dati meccanici
| Peso [g] | 308,5 |
|---|---|
| Dimensioni [mm] | Ø 16 |
| Materiali | PP-GF30; TPE-U |
| Materiali a contatto con il fluido | PP |
Elementi di indicazione e comando
| Indicazione |
|
|---|
Osservazioni
| Quantità | 1 pezzo |
|---|
Collegamento elettrico
| Collegamento | Connettore: 1 x M12; codifica: A; Contatti: dorato |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — LI5144-00 — 13.04.2023 —
LI5144 –
LI0737--K-00KNPKG/US
- 1
- Pulsanti di programmazione
Collegamento elettrico
Connettore: 1 x M12; codifica: A; Contatti: dorato
