IZ5047

Sensore induttivo

IZB31,5-BPKG/2M PVC

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Dimensioni molto compatte con un diametro di soli 4 mm
  • Per l'utilizzo in spazi ristretti
  • Tecnica di collegamento per spazi ridotti
  • Corpo robusto in acciaio inox per applicazione in ambienti industriali critici
  • Elevata frequenza di commutazione
  • ce
  • cul

Download
Technische Details
Caratteristiche del prodotto
Modello elettrico PNP
Funzione uscita NO
Distanza di commutazione [mm] 1,5
Corpo cilindrico
Dimensioni [mm] Ø 4 / L = 27
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] 10; (24 V)
Protezione da inversione di polarità si
Uscite
Modello elettrico PNP
Funzione uscita NO
Max. caduta di tensione uscita di commutazione DC [V] 3
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Frequenza di commutazione DC [Hz] 1800
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Distanza di commutazione [mm] 1,5
Distanza di commutazione reale Sr [mm] 1,5 ± 10 %
Distanza operativa [mm] 0...1,2
Precisione / Deriva
Fattore di correzione acciaio: 1 / acciaio inox: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
Isteresi [% di Sr] < 15
Deriva del punto di commutazione [% di Sr] -10...10
Condizioni ambientali
Temperatura ambiente [°C] -25...80
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 60947-5-2
EN 55011 Classe B
MTTF [anni] 835
Certificazione UL
Ta 0...40 °C
Tensione di alimentazione Class 2
Numero file UL E174191
Dati meccanici
Peso [g] 54,5
Corpo cilindrico
Montaggio montaggio non schermato
Dimensioni [mm] Ø 4 / L = 27
Materiali Corpo: acciaio inox; superficie attiva: POM
Elementi di indicazione e comando
Indicazione
Stato di commutazione 4 x 90° LED, rosso
Accessori
Accessori inclusi
Fascette di fissaggio: 1
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Cavo: 2 m, PVC; 3 x 0,14 mm²
diagrammi e curve

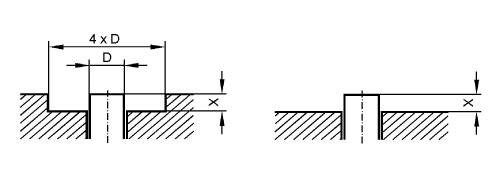

Montaggio
Per derive di Sr < 10%, rispettare i seguenti spazi liberi materiali ferromagnetici X > 1,5 mm altri metalli X > 3,0 mm
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — IZ5047-00 — 06.03.2003 —
