| Caratteristiche del prodotto |
| Modello elettrico |
NPN |
| Funzione uscita |
NC |
| Distanza di commutazione [mm] |
8 |
| Corpo |
parallelepipedo |

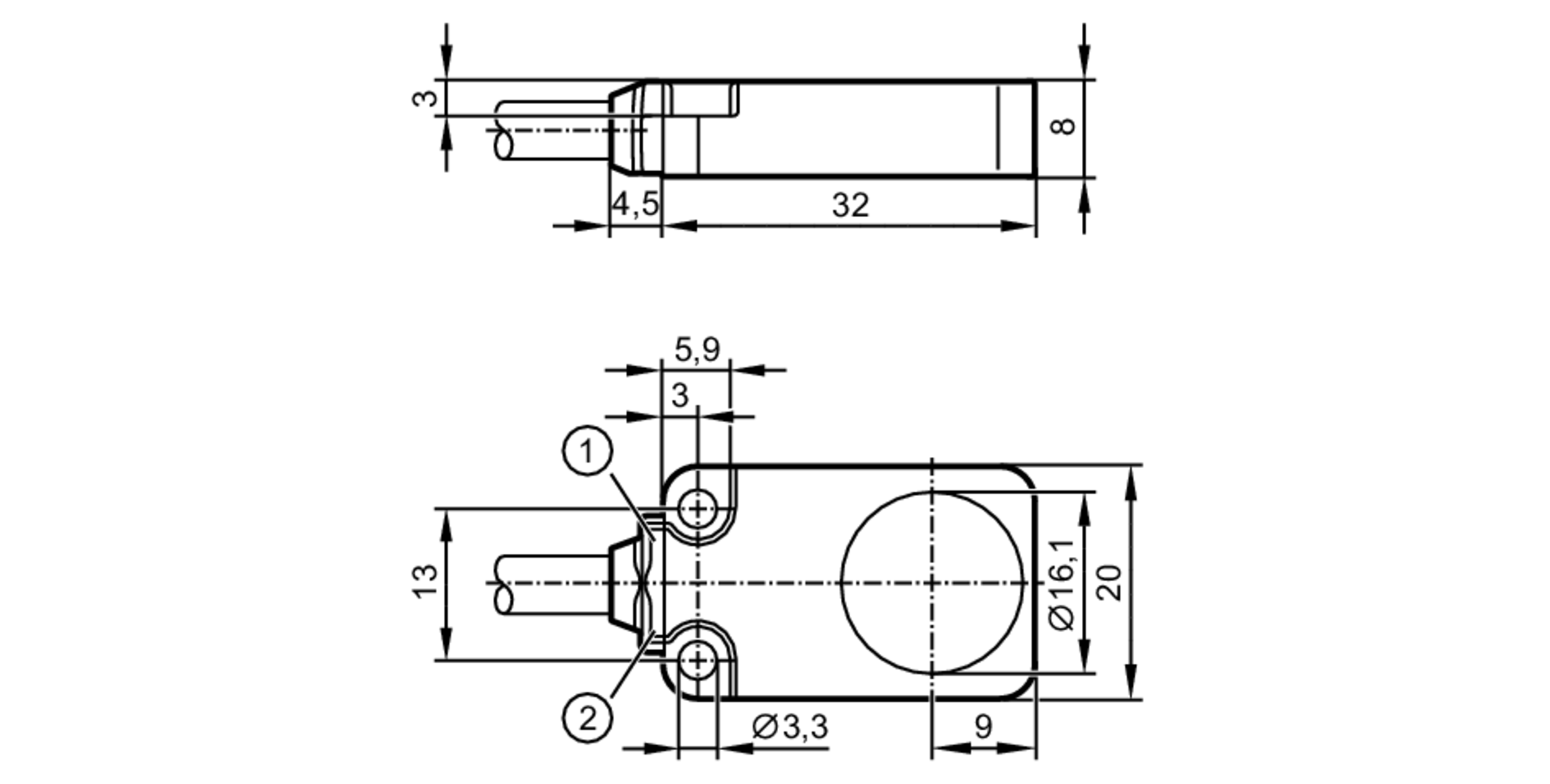

| Dimensioni [mm] |
20 x 8 x 32 |
| Applicazione |
| Particolarità |
Idoneità della catena portacavi; Distanza di commutazione aumentata |
| Dati elettrici |
| Tensione di esercizio [V] |
10...30 DC |
| Corrente assorbita [mA] |
< 20 |
| Classe di isolamento |
III |
| Protezione da inversione di polarità |
si |
| Uscite |
| Modello elettrico |
NPN |
| Funzione uscita |
NC |
| Max. caduta di tensione uscita di commutazione DC [V] |
2,5 |
| Permanente capacità di corrente dell'uscita di commutazione DC [mA] |
100 |
| Frequenza di commutazione DC [Hz] |
2000 |
| Protezione da cortocircuito |
si |
| Resistente a sovraccarico |
si |
| Campo di rilevamento |
| Distanza di commutazione [mm] |
8 |
| Distanza di commutazione reale Sr [mm] |
8 ± 10 % |
| Distanza operativa [mm] |
0...6,48 |
| Distanza di commutazione aumentata |
si |
| Precisione / Deriva |
| Fattore di correzione |
acciaio: 1 / acciaio inox: 1 / ottone: 1 / alluminio: 1 / rame: 1 |
| Isteresi [% di Sr] |
3...15 |
| Deriva del punto di commutazione [% di Sr] |
-10...10 |
| Condizioni ambientali |
| Temperatura ambiente [°C] |
-40...85 |
| Grado di protezione |
IP 65; IP 66; IP 67; IP 68 |
| Test / Certificazioni |
| EMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 HF irradiata |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 HF condotta |
10 V |
| EN 55011 |
Classe B |
|
| Resistenza a vibrazione |
| EN 60068-2-6 Fc |
20 g (10...3000 Hz) / 50 cicli di frequenza, 1 ottava / minuto, in 3 assi |
|
| Resistenza agli urti |
| EN 60068-2-27 Ea |
100 g 11 ms semisinusoide; 3 shock ciascuno in ogni direzione dei 3 assi di coordinate |
|
| Resistenza a shock continui |
| EN 60068-2-27 |
40 g 6 ms; 4000 shock ciascuno in ogni direzione dei 3 assi di coordinate |
|
| Rapida variazione di temperatura |
| EN 60068-2-14 Na |
TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 cicli |
|
| MTTF [anni] |
1084 |
| Certificazione UL |
| Ta |
-40...60 °C |
| Enclosure type |
Type 1 |
| Tensione di alimentazione |
Limited Voltage/Current |
| Numero di certificazione UL |
A020 |
| Numero file UL |
E174191 |
|
| Dati meccanici |
| Peso [g] |
41,3 |
| Corpo |
parallelepipedo |
| Montaggio |
montaggio schermato |
| Dimensioni [mm] |
20 x 8 x 32 |
| Materiali |
zinco pressofuso con rivestimento speciale; superficie attiva: LCP naturale; finestra LED: TPU; resinatura: PUR |
| Idoneità della catena portacavi |
si |
| Idoneità della catena portacavi |
| raggio di piegatura con utilizzo flessibile |
min. 10 x diametro del cavo |
| cicli di piegatura |
> 5 Mio. |
|
| Elementi di indicazione e comando |
| Indicazione |
| Indicazione funzionamento |
1 x LED, verde |
| Stato di commutazione |
1 x LED, giallo |
|
| Osservazioni |
| Quantità |
1 pezzo |
| Collegamento elettrico |
| Collegamento |
Cavo: 0,3 m, PUR, Ø 4,9 mm; 3 x 0,34 mm² |
| Collegamento |
Connettore: 1 x M12; codifica: A |
