| Applicazione |
| Resistenza a pressione [bar] |
100 |
| Indicazioni per la resistenza alla pressione |
|
| Dati elettrici |
| Tensione di esercizio [V] |
10...30 DC |
| Corrente assorbita [mA] |
< 20 |
| Classe di isolamento |
III |
| Protezione da inversione di polarità |
si |
| Uscite |
| Modello elettrico |
PNP |
| Funzione uscita |
NO |
| Max. caduta di tensione uscita di commutazione DC [V] |
2,5 |
| Permanente capacità di corrente dell'uscita di commutazione DC [mA] |
100 |
| Frequenza di commutazione DC [Hz] |
100 |
| Protezione da cortocircuito |
si |
| Resistente a sovraccarico |
si |
| Campo di rilevamento |
| Distanza di commutazione [mm] |
18 |
| Distanza di commutazione reale Sr [mm] |
18 ± 10 % |
| Distanza operativa [mm] |
0...14,58 |
| Precisione / Deriva |
| Fattore di correzione |
acciaio: 1 / acciaio inox: 1 / ottone: 0,4 / alluminio: 0,3 / rame: 0,2 |
| Isteresi [% di Sr] |
3...15 |
| Deriva del punto di commutazione [% di Sr] |
-10...10 |
| Condizioni ambientali |
| Temperatura ambiente [°C] |
0...100 |
| Grado di protezione |
IP 65; IP 66; IP 67; IP 68; IP 69K |
| Test / Certificazioni |
| EMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 HF irradiata |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 HF condotta |
10 V |
| EN 55011 emissione |
Classe B |
|
| Resistenza agli urti |
|
| Resistenza a vibrazione |
| EN 60068-2-6 Fc |
20 g (10...3000 Hz) / 50 cicli di frequenza, 1 ottava / minuto, in 3 assi |
|
| Resistenza agli urti |
| EN 60068-2-27 Ea |
100 g 11 ms semisinusoide; rispettivamente 3 shock in ogni direzione dei 3 assi di coordinate |
|
| Resistenza a shock continui |
| EN 60068-2-29 Eb |
40 g 6 ms; rispettivamente 4000 shock in ogni direzione dei 3 assi di coordinate |
|
| Rapida variazione della temperatura |
| EN 60682-2-14 Nc |
TA = 0°C; TB = 100°C; t1 = 30 min; t2 = < 10 s 50 cicli |
|
| MTTF [anni] |
1385 |
| Certificazione UL |
| Ta |
0...70 °C |
| Enclosure type |
Type 1 |
| Tensione di alimentazione |
Limited Voltage/Current |
| Numero di certificazione UL |
A012 |
| Numero file UL |
E174191 |
|
| Dati meccanici |
| Peso [g] |
99,8 |

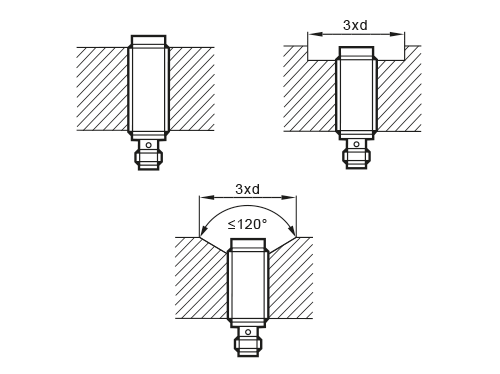

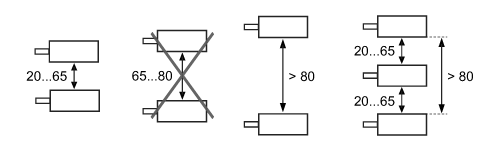

| Montaggio |
quasi schermato |
| Dimensioni [mm] |
M30 x 1,5 / L = 50 |
| Definizione filettatura |
M30 x 1,5 |
| Materiali |
Corpo: 1.4404 (AISI 316L); superficie attiva: 1.4404 (AISI 316L); finestra LED: PEI; dadi di fissaggio: 1.4404 (AISI 316L) |
| Coppia di serraggio [Nm] |
80 |
| Lunghezza [mm] |
50 |
| Elementi di indicazione e comando |
| Indicazione |
| Stato di commutazione |
4 LED, giallo |
|
| Accessori |
| Accessori inclusi |
|
| Osservazioni |
| Quantità |
1 pezzo |
| Collegamento elettrico |
| Collegamento |
Connettore: 1 x M12 |
| diagrammi e curve |
|
|
