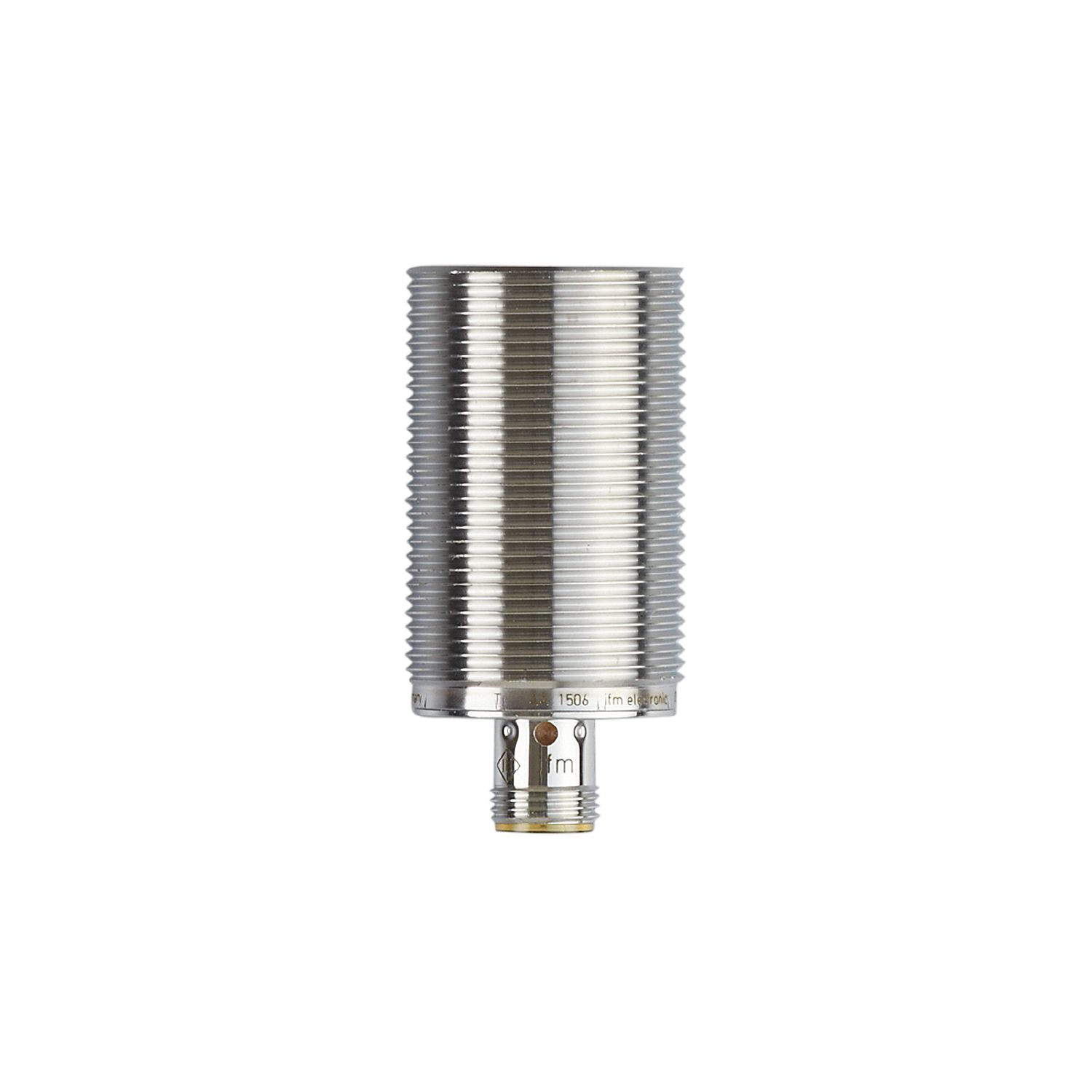

IIC222

Sensore induttivo

IIK3015BAPKG/M/US-104-DPO

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Per applicazione in macchine utensili e nella lavorazione di metalli
  • Resistente a oli e lubrorefrigeranti
  • Alto grado di protezione per i requisiti di settori industriali con condizioni critiche
  • Indicazione ben visibile dello stato di commutazione
  • Etichetta impressa a laser sempre leggibile
  • ce
  • eac

Download
Technische Details
Caratteristiche del prodotto
Modello elettrico PNP
Funzione uscita NC
Distanza di commutazione [mm] 15
Corpo Tipo filettato
Dimensioni [mm] M30 x 1,5 / L = 60
Applicazione
Particolarità contatti dorati; Distanza di commutazione aumentata
Applicazione Applicazione in macchine utensili, refrigeranti e lubrificanti
Dati elettrici
Tensione di esercizio [V] 10...36 DC
Corrente assorbita [mA] 10; (24 V)
Classe di isolamento II
Protezione da inversione di polarità si
Uscite
Modello elettrico PNP
Funzione uscita NC
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 200
Frequenza di commutazione DC [Hz] 100
Protezione da cortocircuito si
Tipo di protezione da cortocircuito ad impulsi
Resistente a sovraccarico si
Campo di rilevamento
Distanza di commutazione [mm] 15
Distanza operativa [mm] 0...12,1
Distanza di commutazione aumentata si
Precisione / Deriva
Fattore di correzione acciaio: 1 / acciaio inox: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
Isteresi [% di Sr] 1...20
Condizioni ambientali
Temperatura ambiente [°C] -25...70
Grado di protezione IP 68; ("Coolant")
Test / Certificazioni
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiata 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV line to line, Ri: 2 ohm
EN 61000-4-6 HF condotta 10 V
EN 55011 Classe B
MTTF [anni] 1759
Dati meccanici
Peso [g] 122,5
Corpo Tipo filettato
Montaggio montaggio schermato
Dimensioni [mm] M30 x 1,5 / L = 60
Definizione filettatura M30 x 1,5
Materiali Corpo: ottone con rivestimento in bronzo bianco; superficie attiva: LCP non colorato
Elementi di indicazione e comando
Indicazione
Stato di commutazione 4 x 90° LED, giallo
Accessori
Accessori inclusi
dadi di fissaggio: 2
Osservazioni
Quantità 1 pezzo
Collegamento elettrico - connettore
Collegamento Connettore: 1 x M12; Contatti: dorato
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — IIC222-00 — 06.04.2005 —
