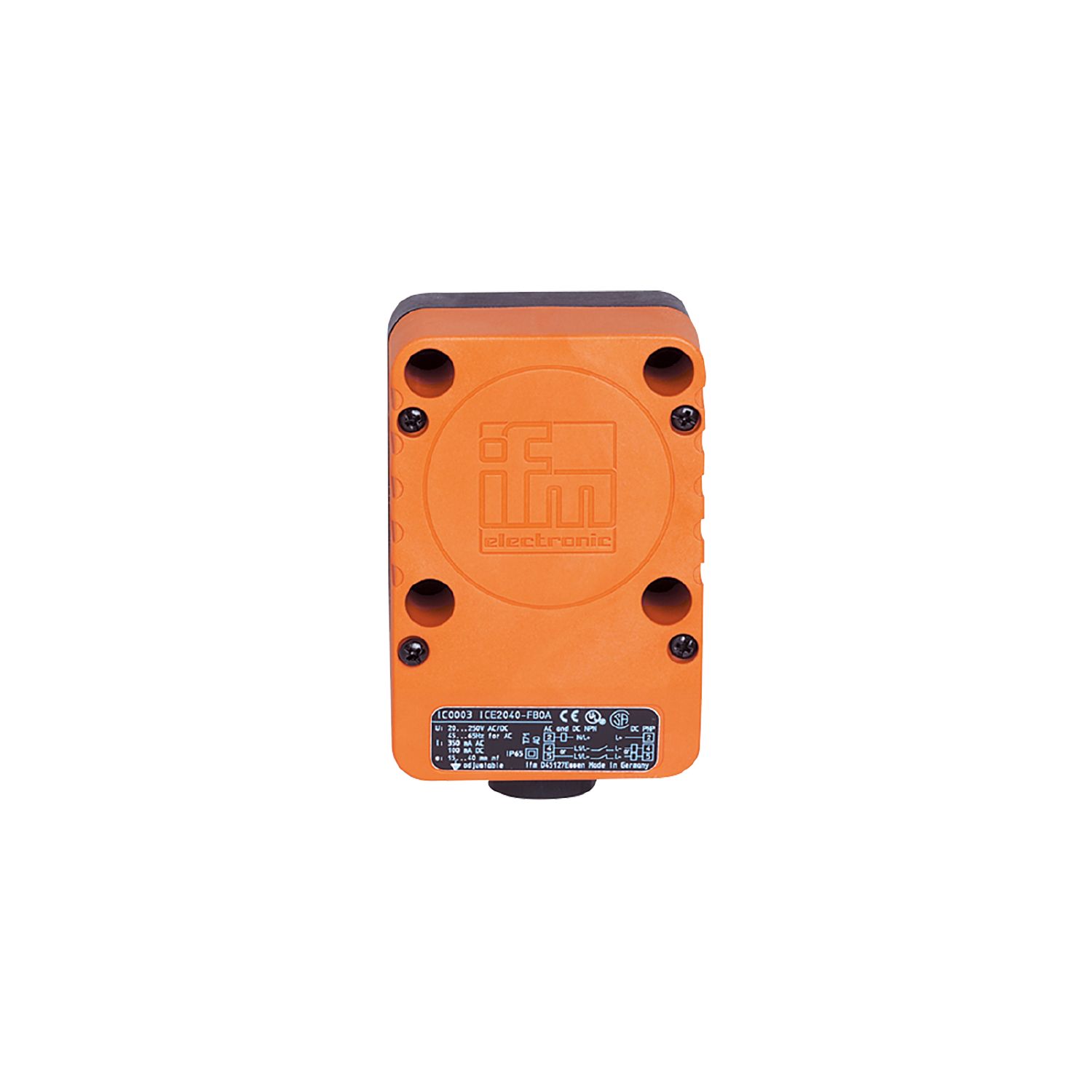

IC0003

Sensore induttivo

ICE2040-FBOA

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Distanza di commutazione molto elevata e grande superficie attiva del sensore
  • Semplice regolazione della distanza di commutazione tramite potenziometro
  • Con stato uscita AC/DC combinato e collegamento a due fili
  • Funzione uscita NO/NC programmabile
  • Corpo robusto per applicazione in ambienti industriali critici
  • ccc
  • ce
  • eac
  • cul
Download
Technische Details
Caratteristiche del prodotto
Funzione uscita NO / NC; (selezionabile)
Distanza di commutazione [mm] 40
Corpo parallelepipedo
Dimensioni [mm] 90 x 60 x 40
Dati elettrici
Tensione di esercizio [V] 20...250 AC/DC
Classe di isolamento II
Protetto da inversione di polarità no
Uscite
Funzione uscita NO / NC; (selezionabile)
Max. caduta di tensione uscita di commutazione DC [V] 6
Max. caduta di tensione uscita di commutazione AC [V] 6,5
Corrente di carico minima [mA] 5
Max. corrente residua [mA] 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
Permanente capacità di corrente dell'uscita di commutazione AC [mA] 250; (350 (...50 °C))
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 100
Temporanea capacità di corrente dell'uscita di commutazione [mA] 2200; (20 ms / 0,5 Hz)
Frequenza di commutazione AC [Hz] 10
Frequenza di commutazione DC [Hz] 10
Resistente a cortocircuito no
Resistente a sovraccarico no
Campo di rilevamento
Distanza di commutazione [mm] 40
Distanza di commutazione impostabile si
Impostazione di fabbrica distanza di commutazione [mm] 40
Distanza di commutazione reale Sr [mm] 40 ± 10 %
Distanza operativa [mm] 0...32,4
Precisione / Deriva
Fattore di correzione acciaio: 1 / acciaio inox: 0,7 / ottone: 0,4 / alluminio: 0,3 / rame: 0,2
Isteresi [% di Sr] 1...15
Deriva del punto di commutazione [% di Sr] -10...10
Condizioni ambientali
Temperatura ambiente [°C] -25...80
Grado di protezione IP 65
Test / Certificazioni
EMC
EN 60947-5-2
EN 55011 Classe B
MTTF [anni] 496
Certificazione UL
Ta 0...40 °C
Enclosure type Type 1
Tensione di alimentazione Hazardous voltage
Numero file UL E174191
Dati meccanici
Peso [g] 270
Corpo parallelepipedo
Montaggio montaggio non schermato
Dimensioni [mm] 90 x 60 x 40
Materiali PPE
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Collegamento elettrico
Protezione necessaria fusibile in miniatura secondo IEC60127-2 Sheet 1; ≤ 2 A; rapido
Accessori
Accessori inclusi
cacciavite: 1
rondelle elastiche: 4
viti cilindriche: 4 x M5 x 35
Osservazioni
Osservazioni
Raccomandazione: dopo un cortocircuito verificare il funzionamento sicuro del sensore.
Quantità 1 pezzo
Collegamento elettrico
Collegamento Morsetti: ...2,5 mm²; Rivestimento cavo: Ø 7...13 mm; Pressacavo: M20 X 1,5
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — IC0003-00 — 06.03.2003 —
