Alimentatore switching 24 V DC

DN4012

PSU-1AC/24VDC-5A

Alimentatore switching 24 V DC

DN4012

PSU-1AC/24VDC-5A

  • Per la corrente di alimentazione regolata di sistemi di controllo, sensori, attuatori ed elettronica industriale
  • Minima perdita di potenza grazie ad un'elevata efficienza energetica
  • Elevato tempo di soppressione caduta di tensione
  • Dimensioni ideali per spazi ridotti
  • Riserve di potenza elevate
{{ifmVariantName}}



  • ce
  • cul
  • cruus
Dettagli tecnici
Dati elettrici
Frequenza AC [Hz] 47...64
Tolleranza della tensione di esercizio [%] 10
Tolleranza della tensione di esercizio 2 [%] 10
Tensione di esercizio [V] cambiamento di portata automatico
Tensione nominale AC [V] < 230
Campo di tensione d'ingresso AC [V] 100...120 / 200...240; (cambiamento di portata automatico)
Tensione di uscita DC [V] 24...28
Classe di isolamento I; (IEC 61140)
Protezione da sovratensione si; (< 39 DC)
Tensione di uscita [V] regolabile; Tensione di uscita secondo SELV, PELV
Max. corrente di uscita con min. tensione di uscita [A] 5
Max. corrente di uscita con max. tensione di uscita [A] 4,3
Max. corrente di uscita per breve tempo con min. tensione di uscita [A] 6
Max. corrente di uscita per breve tempo con max. tensione di uscita [A] 5,1
Potenza di uscita (continua) [W] 120
Potenza di uscita (breve) [W] 144
Indicazioni per la potenza di uscita (breve)
≤ 45 °C sempre ammesso; > 45 °C < 1 minuto ogni 10 minuti
Fattore di rendimento (tensione nominale 120 V AC / 60 Hz) 0,56
Fattore di rendimento (tensione nominale 230 V AC / 50 Hz) 0,47
Riserva di potenza [%] 20
Numero circuiti della corrente di uscita 1
Max. ondulazione residua [mV] 50
Corrente di picco di entrata (tensione nominale 120 V AC / 60 Hz) [A] 3
Corrente di picco di entrata (tensione nominale 230 V AC / 50 Hz) [A] 3
Limitazione della corrente di entrata si
Efficienza energetica (tensione nominale 120 V AC / 60 Hz) [%] 89,4
Efficienza energetica (tensione nominale 230 V AC / 50 Hz) [%] 90,2
Protezione esterna dell'ingresso ≤ B-10 A / ≤ C-6 A
Derating [W/K] 3 (60...70 °C)
Tempo di soppressione caduta di tensione (tensione nominale 120 V AC / 60 Hz) [ms] 80
Tempo di soppressione caduta di tensione (tensione nominale 230 V AC / 50 Hz) [ms] 78
Corrente di ingresso (tensione nominale 120 V AC / 60 Hz) [A] 2,05
Corrente di ingresso (tensione nominale 230 V AC / 50 Hz) [A] 1,23
Perdita di potenza (tensione nominale 120 V AC / 60 Hz) [W] 14,5
Perdita di potenza (tensione nominale 230 V AC / 50 Hz) [W] 13,2
Protezione da corrente di ritorno [V] 35
Uscite
Resistente a cortocircuito si
Resistente a sovraccarico si
Caratteristica di sovraccarico corrente di uscita costante
Possibilità di collegamento in parallelo delle uscite no
Possibilità di collegamento in serie delle uscite si
Condizioni ambientali
Temperatura ambiente [°C] -25...70
Indicazioni per la temperatura ambiente
Rispettare gli spazi liberi necessari per il raffreddamento per convezione (vedere istruzioni per l'uso)
Temperatura di immagazzinamento [°C] -40...85
Max. umidità relativa dell'aria ammessa [%] 95; (IEC 60068-2-30)
Grado di protezione IP 20; (EN 60529)
Grado di sporco 2; (IEC 62103: sporco conduttivo non ammesso)
Test / Certificazioni
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Resistenza a vibrazione
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Resistenza agli urti
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Dati meccanici
Peso [g] 594,5
Tipo di montaggio guida DIN; (TH35 (EN 60715))
Dimensioni [mm] 124 x 40 x 122,5
Materiali lamiera di acciaio
Elementi di indicazione e comando
Indicazione
DC ok 1 x LED
Osservazioni
Osservazioni
Il collegamento in serie delle uscite vale solo per gli stessi dispositivi fino ad una tensione totale di max. 150 V DC.
In reti da 100 V AC e continuamente P > 120 W può verificarsi una disattivazione termica.
Quantità 1 pezzo
Collegamento elettrico
Collegamento Morsetti a vite:
diagrammi e curve

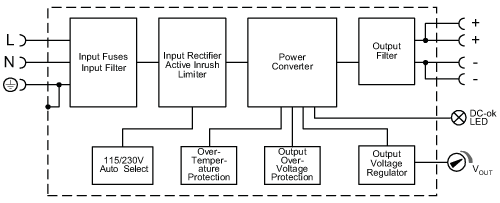

Diagramma a blocchi

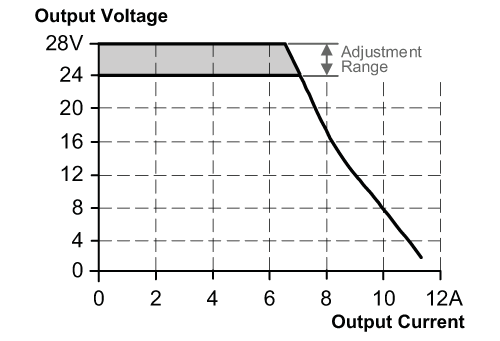

parametro uscita

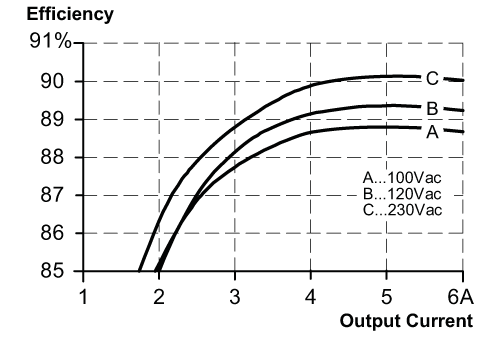

curva per efficienza energetica / perdita di potenza

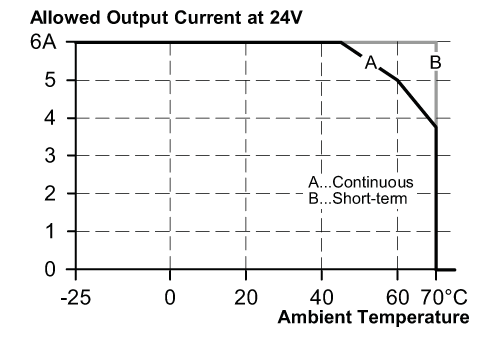

curva per derating

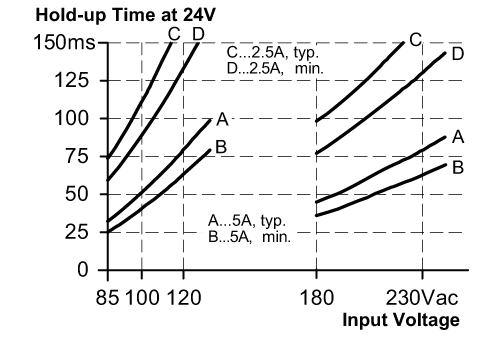

curva per tempo di soppressione caduta di tensione
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — DN4012-00 — 10.01.2014 —
