Amplificatore switching
DN0210
N200/SA-1 110-240VAC
Amplificatore switching
DN0210
N200/SA-1 110-240VAC
- Affidabile commutazione di elevate correnti o correnti alternate
- Alimentazione multitensione integrata per sensori
- Dimensioni ideali per spazi ridotti
- Morsetti a vite estraibili per semplificare il montaggio
- Con comando PNP o NPN
{{ifmVariantName}}
| Caratteristiche del prodotto | |||||||
|---|---|---|---|---|---|---|---|
| Corpo | corpo per montaggio su guida DIN | ||||||
| Applicazione | |||||||
| Applicazione | corrente di alimentazione e analisi del segnale | ||||||
| Dati elettrici | |||||||
| Tensione nominale AC [V] | 110...240 | ||||||
| Tolleranza della tensione nominale [%] | > 20 | ||||||
| Tolleranza della tensione nominale 2 [%] | 20...10 | ||||||
| Frequenza nominale AC [Hz] | 50...60 | ||||||
| Capacità di isolamento [V] | 9 | ||||||
| Max. potenza assorbita AC [W] | 11 | ||||||
| Energia ausiliaria per sensori DC [V] | 24; (SELV, ± 10 %, 300 mA) | ||||||
| Numero canali | 1 | ||||||
| Ingressi/Uscite | |||||||
| Numero totale di ingressi e uscite | Numero delle uscite relè: 1 | ||||||
| Uscite | |||||||
| Numero delle uscite relè | 1 | ||||||
| Carico del contatto | 4 A (240 V AC, 24 V DC); (carico ohmico) | ||||||
| Condizioni ambientali | |||||||
| Temperatura ambiente [°C] | -20...60 | ||||||
| Temperatura di immagazzinamento [°C] | -25...70 | ||||||
| Max. umidità relativa dell'aria ammessa [%] | 80; (40 °C: 50 % non condensante) | ||||||
| Max. altezza s.l.m. [m] | 3000 | ||||||
| Grado di protezione | IP 20 | ||||||
| Grado di protezione morsetti | IP 20 | ||||||
| Grado di sporco | 2; (≤ 240 V AC) | ||||||
| Test / Certificazioni | |||||||
| MTTF [anni] | 290 | ||||||
| Dati meccanici | |||||||
| Peso [g] | 214 | ||||||
| Corpo | corpo per montaggio su guida DIN | ||||||
| Tipo di montaggio | guida DIN; (TH35 EN 60715) | ||||||
| Materiali | plastica: PC-GF20 | ||||||
| Elementi di indicazione e comando | |||||||
| Indicazione |
|
||||||
| Accessori | |||||||
| Fornitura |
|
||||||
| Collegamento elettrico | |||||||
| Collegamento | connettori: 4 x ; Dimensione reticolo: 5,0 mm | ||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — DN0210-00 — 27.01.2017 —
|
|||||||

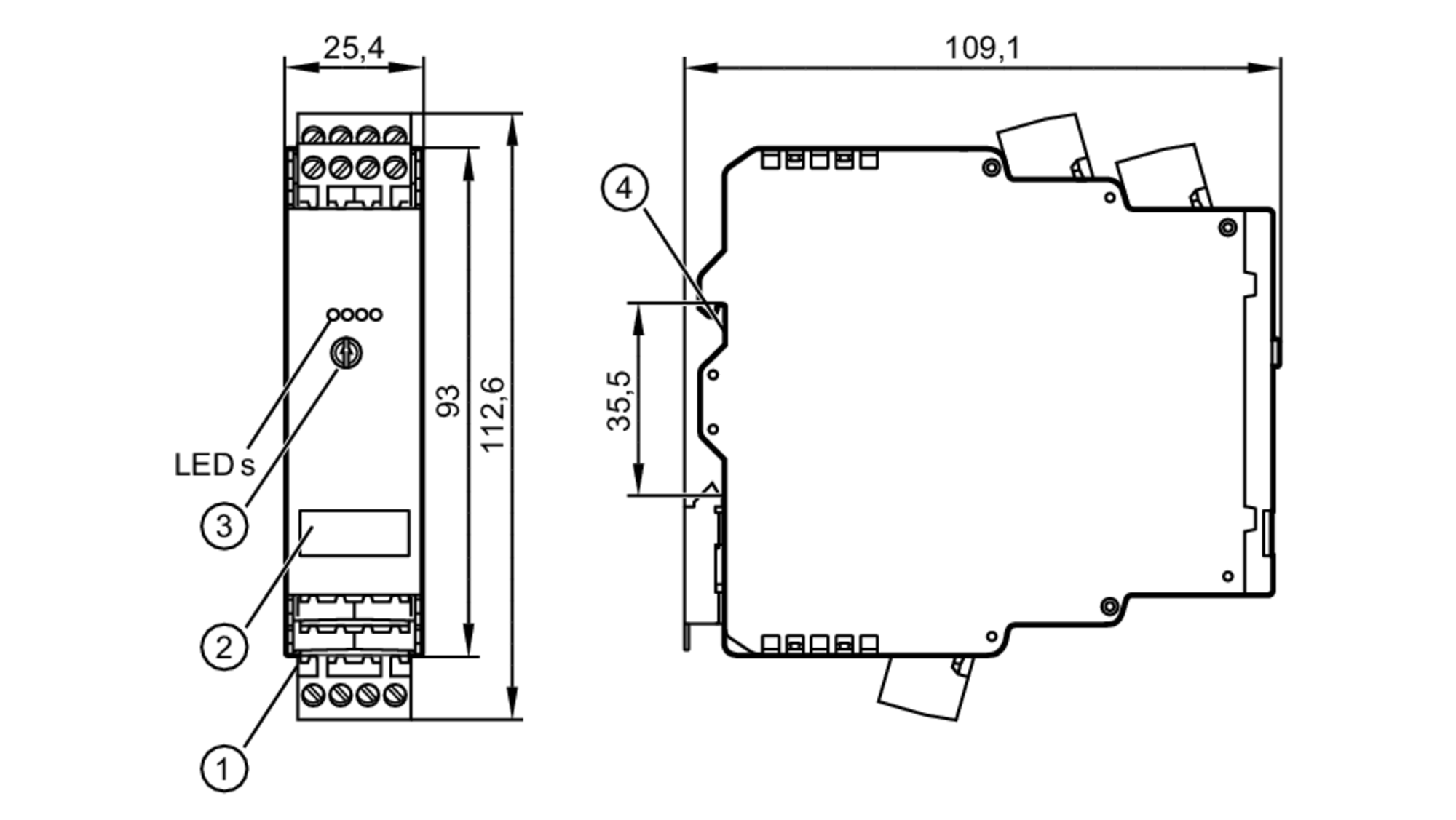

DN0210 –
N200/SA-1 110-240VAC
- 1
- morsetti a vite
- 2
- Etichetta
- 3
- Potenziometro
- 4
- Fissaggio su guida DIN

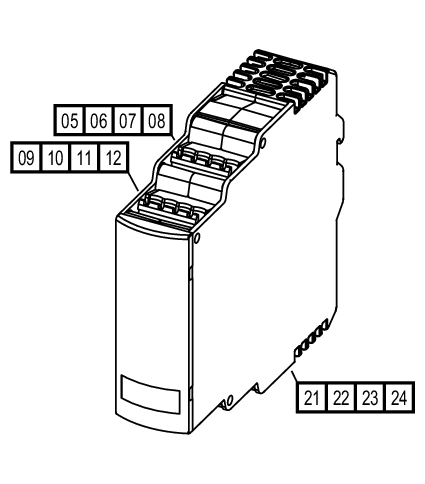

Collegamento elettrico
connettori: 4 x ; Dimensione reticolo: 5,0 mm
Collegamento
- 05
- relè contatto di apertura
- 06
- relè contatto medio
- 07
- relè contatto medio
- 08
- relè contatto di riposo
- 09
- DC Alimentazione sensore (+)
- 10
- Segnale del sensore pnp/npn
- 11
- non collegato
- 12
- DC Alimentazione sensore (-)
- 21
- AC Tensione di alimentazione (L)
- 22
- AC Tensione di alimentazione (L)
- 23
- AC Tensione di alimentazione (N)
- 24
- AC Tensione di alimentazione (N)
