Modulo IO-Link CompactLine

AL2411

IO-Link module 8 DI M8 IP 67

Modulo IO-Link CompactLine

AL2411

IO-Link module 8 DI M8 IP 67

{{ifmVariantName}}



  • ce
  • cul
  • iolink
Dettagli tecnici
Dati elettrici
Tensione di esercizio [V] 18...30 DC; ("supply class 2" secondo cULus)
Corrente assorbita [mA] 50
Alimentazione sensore US
Capacità di corrente per ogni porta [A] 0,1
Ingressi/Uscite
Numero totale di ingressi e uscite Numero degli ingressi digitali: 8
Ingressi
Numero degli ingressi digitali 8; (4 x 2)
Circuito d'ingresso ingressi digitali PNP
Limitazione della corrente di ingresso [mA] 15
Corrente di ingresso High [mA] 6...10
Corrente di ingresso Low [mA] 0...2
Min. livello di commutazione segnale HIGH [V] 11
Protezione da cortocircuito ingressi digitali si
Interfacce
Interfaccia di comunicazione IO-Link
DeviceID supportati
Modo operativo DeviceID
default 790
IO-Link Device
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Modo SIO no
Dati di processo digitali 32
Min. tempo di ciclo del processo [ms] 2,9
Condizioni ambientali
Temperatura ambiente [°C] -25...70
Temperatura di immagazzinamento [°C] -25...85
Max. umidità relativa dell'aria ammessa [%] 90; (non condensante)
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9

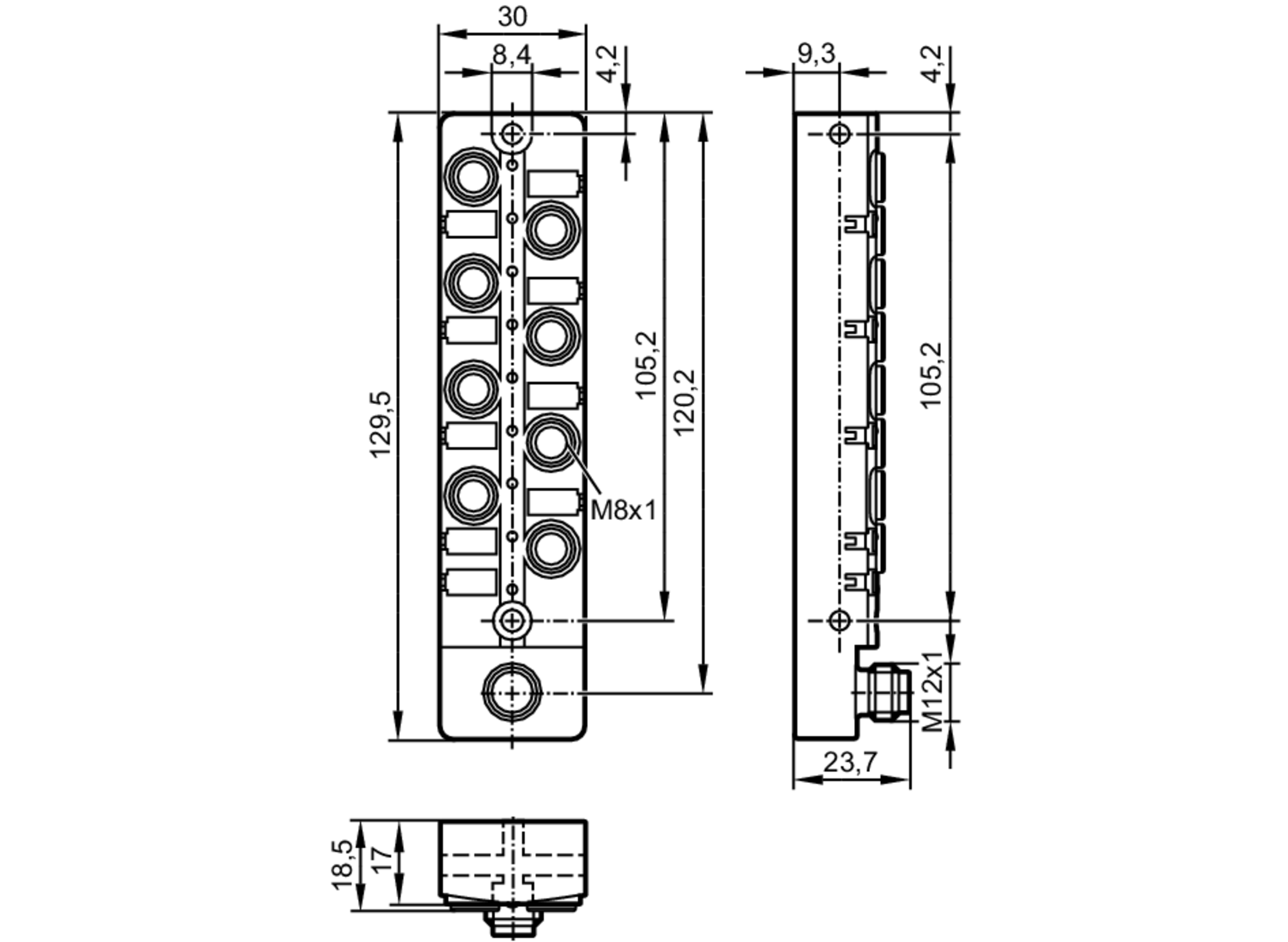

Dati meccanici
Peso [g] 144,5
Materiali PBT; Presa: ottone nichelato; O-ring: FKM
Materiale guarnizione FKM
Elementi di indicazione e comando
Indicazione
Funzionamento LED, verde
errori LED, rosso
Commutazione LED, giallo
Accessori
Fornitura
Etichetta
Cappucci di protezione: 2
Accessori opzionali
Cappuccio di protezione: M8, E73005
Osservazioni
Osservazioni
solo per uso in applicazioni NFPA 79
Il dispositivo deve essere utilizzato secondo la specifica IO-Link V1.1.2.
La lunghezza massima del cavo IO-Link è di 20 m.
Quantità 1 pezzo
Collegamento elettrico - IO-Link
Connettore: M12
Collegamento elettrico - Raccordo a processo
Connettore: M8; Guarnizione: FKM
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — AL2411-00 — 03.03.2017 —
