Master IO-Link con interfaccia EtherNet/IP

AL1422

IO-Link Master PFL EIP 8P IP67

Master IO-Link con interfaccia EtherNet/IP

AL1422

IO-Link Master PFL EIP 8P IP67

  • Master IO-Link sviluppato secondo le specifiche dell'industria automobilistica
  • Alimentazione daisy chain con connettore M12 standard M12 codificato a L
  • Limitazione di corrente regolabile per ogni porta per un funzionamento sicuro
  • Misurazione di tensione e corrente per porta per il monitoraggio dell'energia
  • Possibilità di collegamento di attuatori fino a 2 A
{{ifmVariantName}}



  • ce
  • eac
  • ul
  • iolink
Dettagli tecnici
Applicazione
Applicazione Moduli I/O per applicazioni di campo
Funzione daisy-chain Tensione di alimentazione; interfaccia bus di campo
Dati elettrici
Tensione di esercizio [V] 20...30 DC; (US; secondo SELV/PELV)
Corrente assorbita [mA] 300...3900; (US)
Classe di isolamento III
Tensione di alimentazione supplementare [V] 20...30 DC; (UA)
Alimentazione attuatore UA
Capacità di corrente totale [A] 8
Capacità di corrente per ogni porta [A] 2; (regolabile: 0...2; Impostazione di fabbrica: 2)
Alimentazione sensore US
Capacità di corrente totale [A] 3,6
Capacità di corrente per ogni porta [A] 2; (regolabile: 0...2; Impostazione di fabbrica: 0,45)
Ingressi/Uscite
Numero totale di ingressi e uscite 16; (configurabile)
Numero totale di ingressi e uscite Numero degli ingressi digitali: 12; Numero delle uscite digitali: 12
Ingressi
Numero degli ingressi digitali 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1)
Livello di commutazione High [V] 11...30
Livello di commutazione Low [V] 0...5
Protezione da cortocircuito ingressi digitali si
Uscite
Numero delle uscite digitali 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2)
Resistente a cortocircuito si
Alimentazione attuatore UA
Capacità di corrente per uscita [mA] 2000
Alimentazione sensore US
Capacità di corrente per uscita [mA] 2000
Interfacce
Interfaccia di comunicazione Ethernet; IO-Link
Ethernet
Standard di trasmissione 10Base-T; 100Base-TX
Velocità di trasmissione 10; 100
Protocollo EtherNet/IP
Impostazioni di fabbrica
Indirizzo IP: 192.168.1.250
subnet mask: 255.255.255.0
indirizzo IP gateway: 0.0.0.0
indirizzo MAC: vedere etichetta
Nota per le interfacce
DHCP, BOOTP, static
DLR (Device Level Ring)
topologie di rete supportate: linea
anello
IO-Link Master
Tipo di trasmissione COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Versione IO-Link 1.1
Numero porte classe A 4
Numero porte classe B 4
Condizioni ambientali
Temperatura ambiente [°C] -25...60
Temperatura di immagazzinamento [°C] -25...85
Max. umidità relativa dell'aria ammessa [%] 90
Grado di protezione IP 65; IP 66; IP 67
Grado di sporco 2
Test / Certificazioni
EMC
EN 61000-6-2
EN 61000-6-4
Resistenza agli urti
DIN EN 60068-2-27
Resistenza alle vibrazioni
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [anni] 43

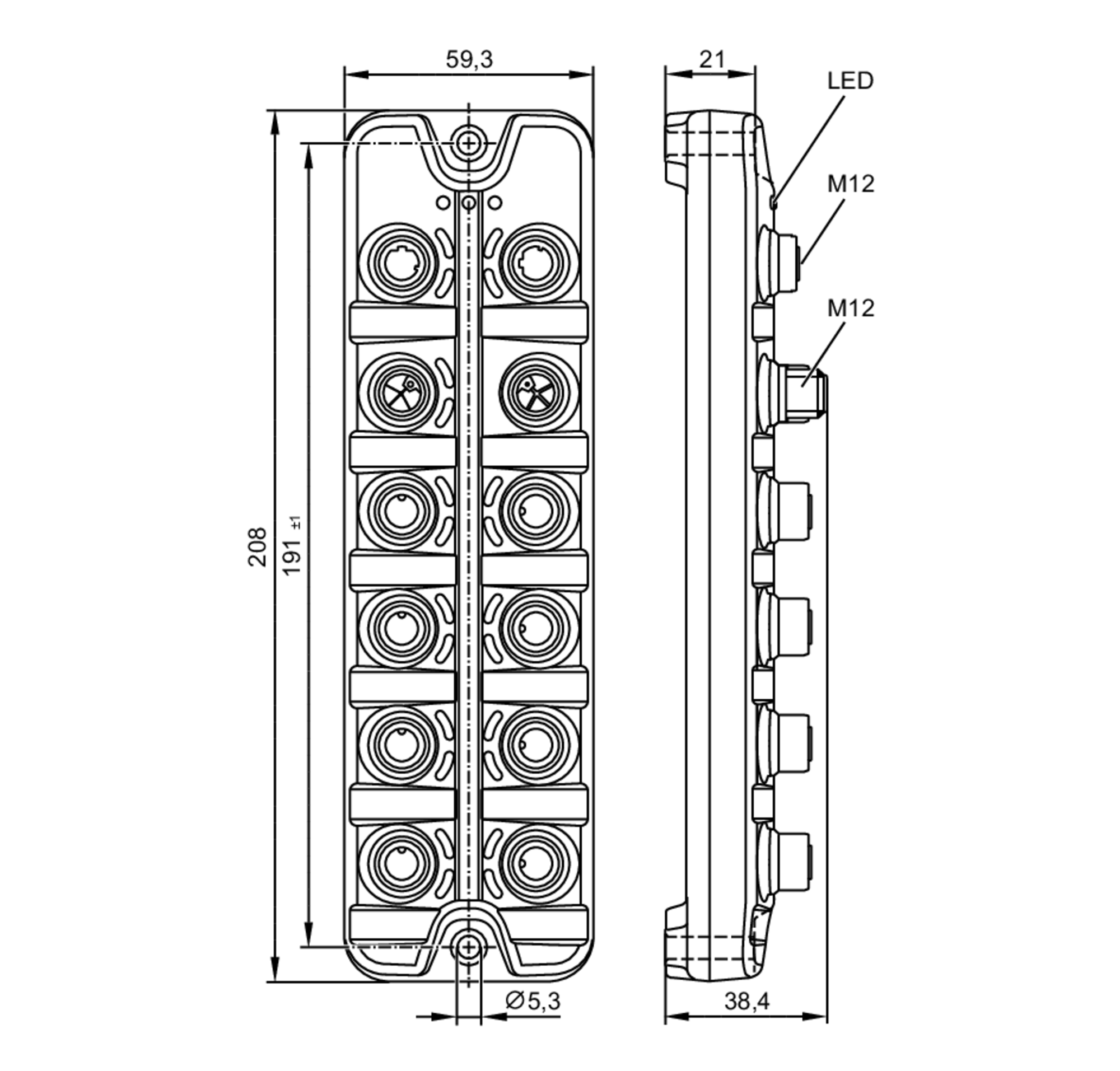

Dati meccanici
Peso [g] 412,2
Materiali Corpo: PA; Presa: ottone nichelato
Materiale guarnizione FKM
Osservazioni
Osservazioni
Per maggiori informazioni fare riferimento alle istruzioni per l’uso.
Quantità 1 pezzo
Collegamento elettrico - Ethernet
IN / OUT XF1, XF2 Connettore: M12; Guarnizione: FKM
Collegamento elettrico - Raccordo a processo
IO-Link Port Class B X1...X4 Connettore: M12; Guarnizione: FKM
Collegamento elettrico - Tensione di alimentazione IN
XD1 Connettore: M12
Collegamento elettrico - Tensione di alimentazione OUT
XD2 Connettore: M12; Guarnizione: FKM
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — AL1422-01 — 27.11.2019 —
