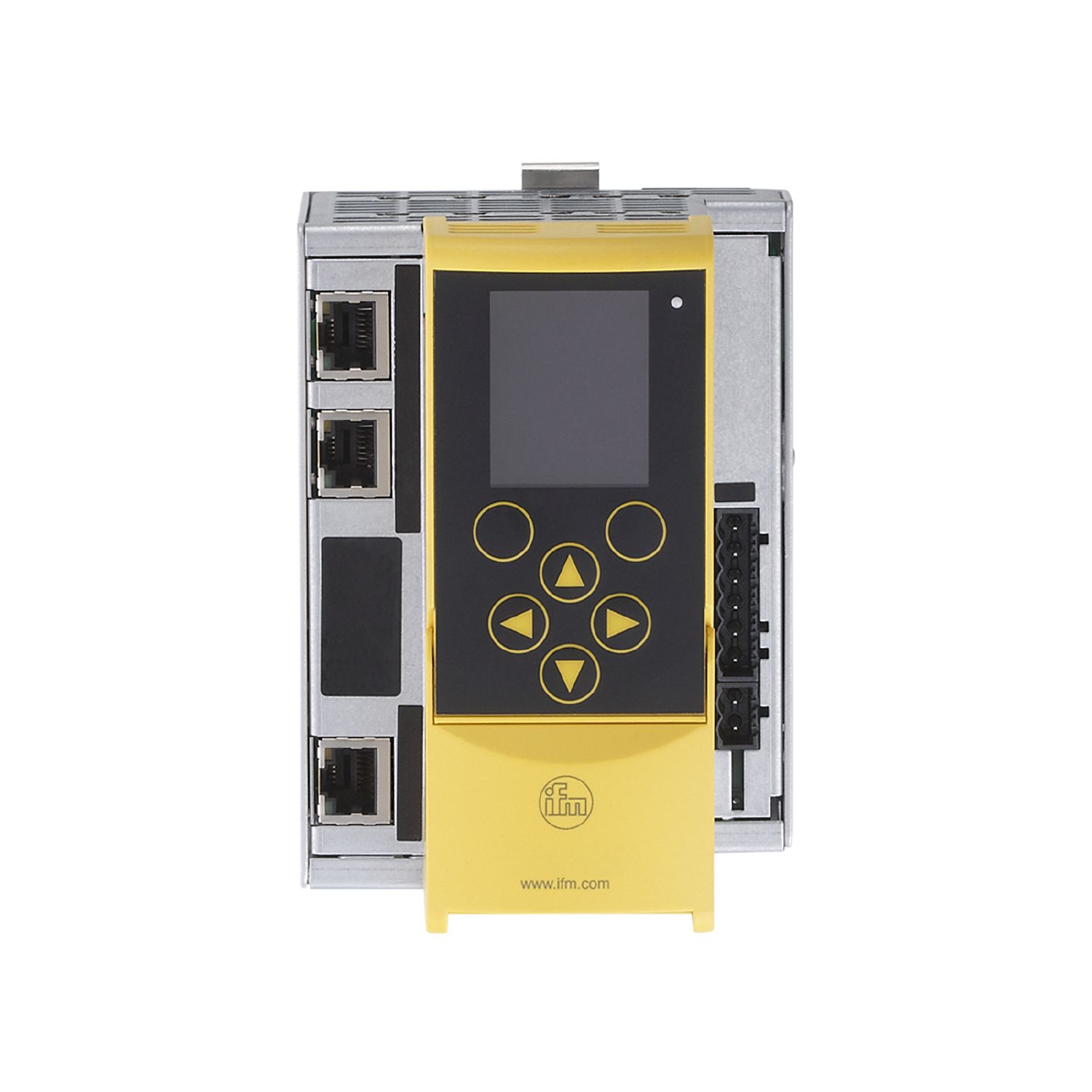

Gateway AS-i EtherNet/IP con PLC di sicurezza

AC422S

SmartPLC SafeLine 2ASi EIP

Gateway AS-i EtherNet/IP con PLC di sicurezza

AC422S

SmartPLC SafeLine 2ASi EIP

  • Con interfaccia del bus di campo integrata e PLC di sicurezza
  • Scambio dati affidabile e rapido con il livello sensore-attuatore
  • Display a colori per la visualizzazione dello stato di tutti gli slave AS-i in loco
  • Configurazione, messa in funzione e diagnostica semplici
  • Menu di configurazione rapida con uso intuitivo
{{ifmVariantName}}


  • ce
  • ethn_ip
  • asi
  • cul
Dettagli tecnici
Applicazione
Applicazione gateway EtherNet/IP con elaborazione sicura
Dati elettrici
Tensione di esercizio [V] 18...32 DC; (AUX)
Corrente assorbita [mA] < 750
Max. corrente assorbita da AS-i [mA] AS-i 1: 10 mA; AS-i 2: 10 mA
Numero di master AS-i 2
Separazione del potenziale si
Ingressi
Circuito d'ingresso ingressi digitali PNP; (tipo 2 secondo IEC 61131-2)
Alimentazione degli ingressi secondo SELV/PELV
Tensione di alimentazione [V] 18...24
Uscite
Circuito PNP
Campo di tensione DC [V] 18...32; (secondo SELV/PELV)
Capacità di corrente per uscita [mA] 500
Resistente a cortocircuito si
Separate elettricamente si
Interfacce
Interfaccia di comunicazione Ethernet
Ethernet - EtherCAT
Protocollo EtherCAT
Tipo di utilizzo Programmazione
Ethernet - EtherNet/IP
Velocità di trasmissione 100 MBaud
Protocollo EtherNet/IP
Tipo di utilizzo trasmissione dati; Programmazione
Ethernet - FSoE
Protocollo FSoE
Ethernet - Modbus TCP
Velocità di trasmissione 10 MBaud; 100 MBaud
Tipo di connettore RJ45
Protocollo Modbus TCP
Tipo di utilizzo Programmazione
Ethernet - TCP/IP
Velocità di trasmissione 10 MBaud; 100 MBaud
Tipo di connettore RJ45
Protocollo TCP/IP
Tipo di utilizzo Programmazione
Ethernet - UDP/IP
Velocità di trasmissione 10 MBaud; 100 MBaud
Tipo di connettore RJ45
Protocollo UDP/IP
Tipo di utilizzo Programmazione
Condizioni ambientali
Temperatura ambiente [°C] 0...45
Temperatura di immagazzinamento [°C] -20...70
Grado di protezione IP 20
Parametri di sicurezza
Conforme ai requisiti
ISO 13849-1: 2015 Categoria 4, PL e
IEC 61508 SIL 3
Durata d'uso TM (Mission Time) [h] 175200
Durata d'uso TM (indicazione supplementare)
20 anni
PFH [1/h] 1,21E-08
Parametri AS-i
Versione AS-i 3.0
Profilo AS-i M4
Certificato AS-i 125301
Dati meccanici
Peso [g] 811
Corpo corpo per montaggio su guida DIN
Materiali alluminio verniciato; lamiera di acciaio zincato; PC
Elementi di indicazione e comando
Indicazione
Commutazione 1 x LED, rosso / verde
Display LCD grafico
Accessori
Fornitura
Morsetti
Osservazioni
Quantità 1 pezzo
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — IT-IT — AC422S — 14.03.2022 —
