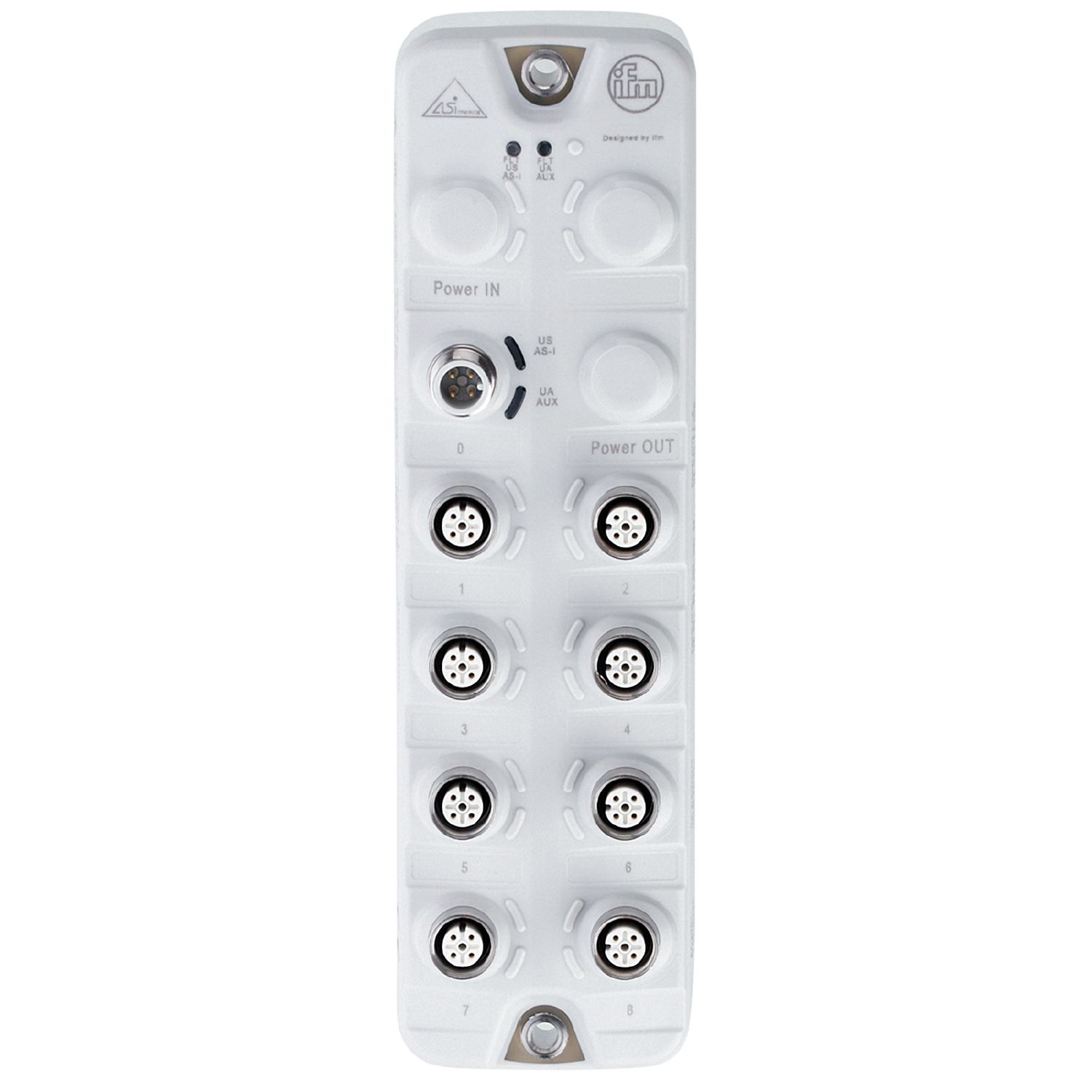

distributore di tensione passivo
AC2951
ProcessLine 8SB IP69K
distributore di tensione passivo
AC2951
ProcessLine 8SB IP69K
Applicazione
| Modello | AS-i oder IO-Link Spannungsverteiler |
|---|---|
| Applicazione | settori igienici e bagnati dell'industria alimentare |
Dati elettrici
| Classe di isolamento | III |
|---|---|
| Rilevamento di sovracorrente | si; (4400 mA ± 200 mA) |
| Tensione di esercizio [V] | 18...31,6 DC; (AS-i) |
|---|---|
| Corrente assorbita [mA] | 4000; (AS-i) |
| Tensione di alimentazione supplementare [V] | 15...30 DC; (AUX) |
| Max. corrente assorbita da alimentazione supplementare [mA] | 4000; (AUX) |
| Tensione di esercizio [V] | 20...30 DC; (US) |
|---|---|
| Corrente assorbita [mA] | 4000; (US) |
| Tensione di alimentazione supplementare [V] | 20...30 DC; (UA) |
| Max. corrente assorbita da alimentazione supplementare [mA] | 4000; (UA) |
Condizioni ambientali
| Temperatura ambiente [°C] | -25...60 | ||||
|---|---|---|---|---|---|
| Temperatura di immagazzinamento [°C] | -25...85 | ||||
| Max. umidità relativa dell'aria ammessa [%] | 90; (non condensante) | ||||
| Max. altezza s.l.m. [m] | 4000 | ||||
| Grado di protezione | IP 65; IP 66; IP 67; IP 69K; (funzionamento con cappucci di protezione in acciaio inox: IP 69K) | ||||
| Grado di protezione (NEMA 250) | 6P | ||||
| Grado di sporco | 2 | ||||
| Fluidi chimici |
|
Test / Certificazioni
| EMC |
|
||||
|---|---|---|---|---|---|
| Resistenza agli urti |
|
||||
| Resistenza alle vibrazioni |
|
||||
| MTTF [anni] | 379 |
Dati meccanici
| Peso [g] | 391,2 |
|---|---|
| Dimensioni [mm] | 208 x 59,3 x 38,4 |
| Materiali | Corpo: PA grigio; Connettori: 1.4404 (AISI 316L) |
Elementi di indicazione e comando
| Indicazione |
|
|---|
Collegamento elettrico
| Collegamento del modulo | M12 |
|---|
Osservazioni
| Quantità | 1 pezzo |
|---|
Collegamento elettrico - Power IN
| funzionamento AS-i | Connettore: M12; codifica: A; Coppia di serraggio: 0,6...0,8 Nm |
|---|
Collegamento elettrico - Power OUT
| funzionamento AS-i 1...8 | Connettore: M12; codifica: A; Coppia di serraggio: 0,6...0,8 Nm |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — AC2951-00 — 01.12.2023 —
AC2951 –
ProcessLine 8SB IP69K
- alcuni LED sono inattivi a seconda della variante
Collegamento elettrico - Power IN
funzionamento AS-i
- 1
- AS-i +
- 2
- AUX -
- 3
- AS-i -
- 4
- AUX +
funzionamento IO-Link
- 1
- + 24 V DC (US)
- 2
- GND (UA)
- 3
- GND (US)
- 4
- + 24 V DC (UA)
Connettore: M12; codifica: A; Coppia di serraggio: 0,6...0,8 Nm
Collegamento elettrico - Power OUT
funzionamento AS-i 1...8
- 1
- AS-i +
- 2
- AUX -
- 3
- AS-i -
- 4
- AUX +
- 5
- n.c.
funzionamento IO-Link 1...8
- 1
- + 24 V DC (US)
- 2
- GND (UA)
- 3
- GND (US)
- 4
- + 24 V DC (UA)
- 5
- n.c.
Connettore: M12; codifica: A; Coppia di serraggio: 0,6...0,8 Nm
