Corrente di alimentazione AS-i

PSU-1AC/ASi-2,8A

AC1256

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Affidabile alimentazione di corrente per moduli, sensori e attuatori
  • Alta immunità alle interferenze e sufficienti riserve di potenza per la compensazione di picchi di corrente
  • Disaccoppiamento sicuro delle interferenze derivanti dall'alimentazione primaria
  • Dimensioni ideali per spazi ridotti
  • Minimo surriscaldamento del quadro elettrico grazie ad un'elevata efficienza energetica
  • ce
  • asi
  • cul
  • cruus
Dati tecnici completi in formato PDF

Technische Details
Dati elettrici
Frequenza AC [Hz] 47...64
Tolleranza della tensione di esercizio [%] 10
Tensione di esercizio [V] cambiamento di portata automatico
Tensione nominale AC [V] < 230
Tensione di ingresso AC [V] 100...120 / 200...240
Classe di isolamento I
Protezione da sovratensione si; (< 36)
Max. tempo di ritardo disponibilità [ms] 900
Tempo di ritardo disponibilità [s] < 900
Tensione di uscita AS-i [V] 30,5
Potenza di uscita (continua) [W] 85
Fattore di rendimento (tensione nominale 120 V AC / 60 Hz) 0,56
Fattore di rendimento (tensione nominale 230 V AC / 50 Hz) 0,47
Numero circuiti della corrente di uscita 1
Corrente di uscita AS-i [A] 2,8
Max. ondulazione residua [mV] 50
Corrente di picco di entrata (tensione nominale 120 V AC / 60 Hz) [A] 3
Corrente di picco di entrata (tensione nominale 230 V AC / 50 Hz) [A] 3
Limitazione della corrente di entrata si
Efficienza energetica (tensione nominale 120 V AC / 60 Hz) [%] 86,9
Efficienza energetica (tensione nominale 230 V AC / 50 Hz) [%] 88
Protezione esterna dell'ingresso ≤ B-10 A / ≤ C-6 A
Derating [W/K] 0 (60...70 °C)
Tempo di soppressione caduta di tensione (tensione nominale 120 V AC / 60 Hz) [ms] 98
Tempo di soppressione caduta di tensione (tensione nominale 230 V AC / 50 Hz) [ms] 96
Corrente di ingresso (tensione nominale 120 V AC / 60 Hz) [A] 1,44
Corrente di ingresso (tensione nominale 230 V AC / 50 Hz) [A] 0,86
Perdita di potenza (tensione nominale 120 V AC / 60 Hz) [W] 12,9
Perdita di potenza (tensione nominale 230 V AC / 50 Hz) [W] 11,6
Protezione da corrente di ritorno [V] 35
Uscite
Resistente a cortocircuito si
Resistente a sovraccarico si
Caratteristica di sovraccarico corrente di uscita costante
Condizioni ambientali
Temperatura ambiente [°C] -25...70
Indicazioni per la temperatura ambiente
Rispettare gli spazi liberi necessari per il raffreddamento per convezione (vedere istruzioni per l'uso)
Temperatura di immagazzinamento [°C] -40...85
Max. umidità relativa dell'aria ammessa [%] 95; (IEC 60068-2-30)
Grado di protezione IP 20
Grado di sporco 2; (IEC 62103: sporco conduttivo non ammesso)
Test / Certificazioni
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Resistenza a vibrazione
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Resistenza agli urti
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Parametri AS-i
Certificato AS-i 98701
Dati meccanici
Peso [g] 622
Tipo di montaggio guida DIN; (TH35 (EN 60715))
Dimensioni [mm] 124 x 40 x 120
Materiali lamiera di acciaio
Elementi di indicazione e comando
Indicazione
tensione AS-i LED, verde
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Collegamento Morsetti a vite:
diagrammi e curve

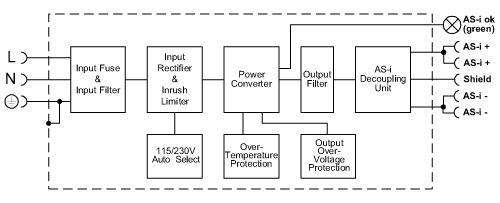

Diagramma a blocchi

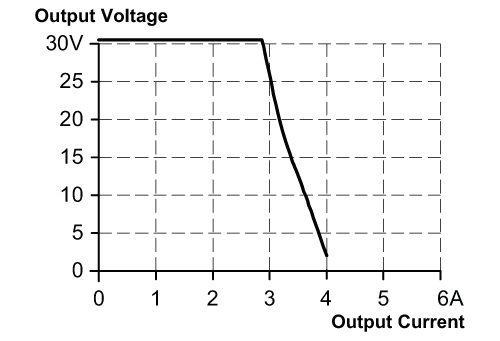

parametro uscita

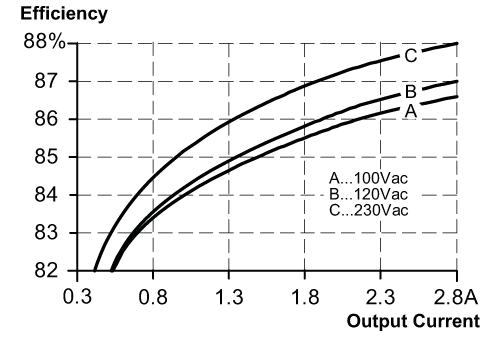

curva per efficienza energetica / perdita di potenza

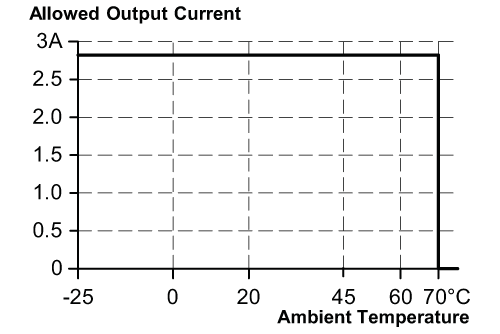

curva per derating

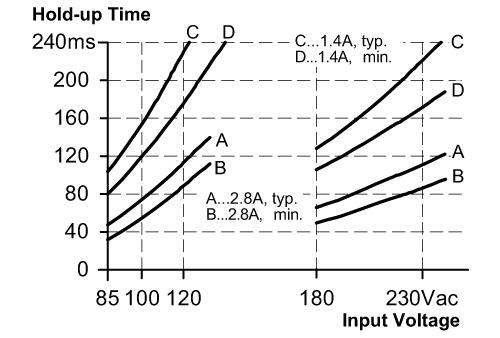

curva per tempo di soppressione caduta di tensione
