| Caractéristiques du produit |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 1; Nombre des sorties analogiques: 1 |
| Etendue de mesure |
| -25...160 °C |
-13...320 °F |
|
| Raccord process |
Diamètre Ø 6 mm |
| Longueur d'installation EL [mm] |
150 |
| Application |
| Caractéristique spécifique |
contacts dorés |
| Elément de mesure |
1 x Pt 1000 |
| Élément de référence |
1 x NTC |
| Fluides |
milieux liquides et gazeux |
| Tenue en pression [bar] |
160 |
| Données électriques |
| Tension d'alimentation [V] |
18...32 DC; ("supply class 2" selon cULus) |
| Consommation [mA] |
10; (24 V) |
| Classe de protection |
III |
| Protection inversion de polarité |
oui |
| Retard à la disponibilité [s] |
6 |
| Chien de garde intégré |
oui |
| Entrées/sorties |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 1; Nombre des sorties analogiques: 1 |
| Sorties |
| Nombre total de sorties |
2 |
| Sortie signal |
signal analogique; IO-Link; état de contrôle de calibrage |
| Technologie |
PNP/NPN |
| Nombre des sorties TOR |
1 |
| Fonction de sortie |
normalement fermé; (signal de diagnostic) |
| Chute de tension max. sortie de commutation DC [V] |
2 |
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] |
100 |
| Sortie de diagnostic |
état de contrôle de calibrage et diagnostic de défauts |
| Nombre des sorties analogiques |
1 |
| Sortie analogique (courant) [mA] |
4...20 |
| Charge maxi [Ω] |
(Ub - 15 V) x 50 |
| Protection courts-circuits |
oui |
| Version protection courts-circuits |
pulsé |
| Protection surcharges |
oui |
| Etendue de mesure / plage de réglage |
| Etendue de mesure |
| -25...160 °C |
-13...320 °F |
|
| Remarque sur l'étendue de mesure |
| possibilité de mise à l'échelle |
|
| Réglage usine |
-10...150 °C / 14...302 °F |
| Limite de contrôle de calibrage [K] |
0,5...3 |
| En pas de [K] |
0,05 |
| Résolution |
| Résolution sortie analogique [K] |
0,05 |
| Exactitude / déviations |
| Précision sortie analogique [K] |
± 0,2 |
| Précision IO-Link [K] |
± 0,2 |
| Coefficient de température sortie analogique [% du gain / 10 K] |
< ± 0,02; (En cas de déviation de la condition de référence 25 ± 5 °C) |
| Coefficient de température IO-Link [% du gain / 10 K] |
< ± 0,01; (En cas de déviation de la condition de référence 25 ± 5 °C) |
| Temps de réponse |
| Temps de réponse dynamique T05 / T09 [s] |
1,5 / 4 |
| Logiciel / programmation |
| Possibilités de paramétrage |
Unité d'affichage; mise à l'échelle de la sortie analogique; limite de contrôle de calibrage; logique de commutation de la sortie de diagnostic; mode de simulation |
| Interfaces |
| Interface de communication |
IO-Link |
| Type de transmission |
COM2 (38,4 kBaud) |
| Révision IO-Link |
1.1 |
| Standard SDCI |
IEC 61131-9 CDV |
| Profils |
Digital Measuring Sensor, Common Profile, Blob Transfer |
| Mode SIO |
oui |
| Type de port maître requis |
A |
| Données process analogiques |
1 |
| Données process TOR |
1 |
| Temps de cycle de process min. [ms] |
4,4 |
| Résolution IO-Link température [K] |
0,01 |
| DeviceID supportés |
| Mode de fonctionnement |
DeviceID |
| par défaut |
1129 |
|
| Conditions d'utilisation |
| Température ambiante [°C] |
-25...70 |
| Remarque sur la température ambiante |
| température interne max. de l'appareil: 125 °C |
|
| Température de stockage [°C] |
-40...100 |
| Indice de protection |
IP 68; IP 69K |
| Tests / homologations |
| CEM |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Tenue aux chocs |
| DIN EN 68000-2-27 |
50 g (11 ms) |
|
| Tenue aux vibrations |
| DIN EN 60068-2-6 |
35 g (10...2000 Hz) |
|
| MTTF [Années] |
329 |
| Remarque sur l'homologation |
| certificat usine à télécharger sur www.factory-certificate.ifm |
|
| Homologation UL |
| N° d'agrément UL |
K021 |
| Numéro de fichier UL |
E217884 |
|
| Données mécaniques |
| Poids [g] |
374,9 |

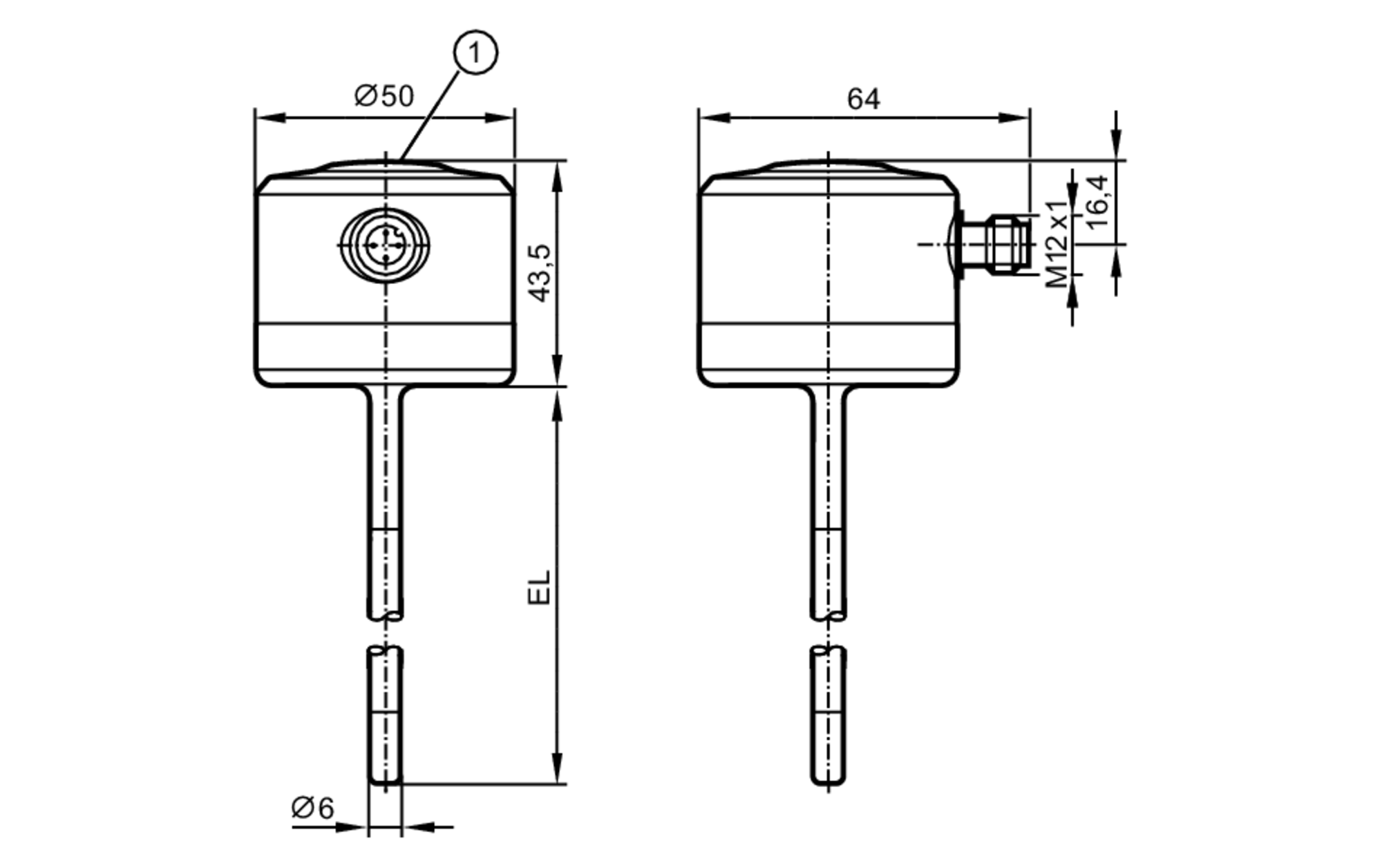

| Dimensions [mm] |
Ø 50 / L = 193,5 |
| Matières |
inox (1.4404 / 316L); PEI; FKM; PFA |
| Matières en contact avec le fluide |
inox (1.4404 / 316L); PEEK |
| Raccord process |
Diamètre Ø 6 mm |
| Caractéristiques de surface Ra/Rz des surfaces en contact avec le fluide |
Ra: < 0,8 |
| Diamètre de la sonde [mm] |
6 |
| Longueur d'installation EL [mm] |
150 |
| Remarques |
| Remarques |
| MS = échelle de mesure réglée |
| Tension d'alimentation "supply class 2" selon cULus |
|
| Unité d'emballage |
1 pièces |
| Raccordement électrique |
| Raccordement |
Connecteur: 1 x M12; codage: A; Contacts: doré |
