SM0504

Débitmètre électromagnétique

Name: SM0504
Brand: ifm
SKU: SM0504
Price: 932.70 CHF

SM0504

SMR11GGX50KG/US100

Débitmètre électromagnétique

SM0504

SMR11GGX50KG/US100

Mesure précise du débit, de la consommation et de la température du fluide
Précision, répétabilité et dynamique de mesure élevées
Pour l'utilisation dans des circuits de refroidissement par eau
Avec deux sorties analogiques précises
Affichage LED à 4 digits bien visible

Caractéristiques du produit

Nombre des entrées et sorties

Nombre des sorties analogiques: 2

Etendue de mesure

6...1800 gph

0,1...30 gpm

Raccord process

taraudage G 1 DN25 joint plat

Application

Caractéristique spécifique

contacts dorés

Application

pour les applications industrielles

Montage

raccordement au tuyau par adaptateur

Fluides

liquides conducteurs; eau; milieux aqueux

Remarque sur les fluides

conductivité: ≥ 20 µS/cm

viscosité: < 70 mm²/s (40 °C)

Température du fluide [°F]

14...158

Tenue en pression [bar]

Tenue en pression [psi]

232

Données électriques

Tension d'alimentation [V]	18...30 DC; (selon TBTS/TBTP)
Consommation [mA]	95; (24 V)
Résistance d'isolation min. [MΩ]	100; (500 V DC)
Classe de protection	III
Protection inversion de polarité	oui
Retard à la disponibilité [s]	5

Entrées/sorties

Nombre des entrées et sorties	Nombre des sorties analogiques: 2

Sorties

Nombre total de sorties	2
Sortie signal	signal analogique
Nombre des sorties analogiques	2
Sortie analogique (courant) [mA]	4...20; (possibilité de mise à l'échelle)
Charge maxi [Ω]	500
Protection surcharges	oui

Etendue de mesure / plage de réglage

Etendue de mesure

6...1800 gph

0,1...30 gpm

Plage d'affichage

-1902...1902 gph

-31,7...31,7 gpm

Résolution

2 gph

0,05 gpm

Valeur minimum de la sortie analogique ASP

0...1268 gph

0...21,15 gpm

Valeur maximum de la sortie analogique AEP

318...1800 gph

5,3...30 gpm

En pas de

2 gph

0,05 gpm

Surveillance de la température

Etendue de mesure [°F]	-4...176
Résolution [°F]	0,5
Sortie analogique/valeur min [°F]	-4...140,5
Sortie analogique/valeur max [°F]	31,5...176
En pas de [°F]	0,5

Exactitude / déviations

Surveillance du débit

Précision (dans la plage de mesure)	± (0,8 % MW + 0,5 % MEW)
Répétabilité	± 0,2% MEW

Surveillance de la température

Précision [K]	± 4,5 (Q > 0,26 gpm)

Temps de réponse

Surveillance du débit

Temps de réponse [s]	0,15; (dAP = 0)
Amortissement valeur process dAP [s]	0...5

Surveillance de la température

Temps de réponse dynamique T05 / T09 [s]	T09 = 20 (Q > 0,26 gpm)

Conditions d'utilisation

Température ambiante [°F]	14...140
Température de stockage [°F]	-13...176
Indice de protection	IP 67

Tests / homologations

CEM

DIN EN 60947-5-9

500 V tension de tenue (V DC)

Tenue aux chocs

DIN IEC 68-2-27

20 g (11 ms)

Tenue aux vibrations

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [Années]

175

Directive relative aux équipements sous pression

règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande

Données mécaniques

Poids [g]	576
Matières	inox (1.4404 / 316L); PBT GF20; PC; EPDM/X
Matières en contact avec le fluide	inox (1.4404 / 316L); Hastelloy; PEEK; FKM
Raccord process	taraudage G 1 DN25 joint plat

Afficheurs / éléments de service

Indication

Unité d'affichage	6 x LED, vert (l/min, m³/h, gpm, gph, °C, °F)
valeurs mesurées	affichage alphanumérique, 4 digits
programmation	affichage alphanumérique, 4 digits

Unité d'affichage

l/min; m³/h; gpm; gph; °C; °F

Remarques

MW = Valeur mesurée

MEW = valeur finale de l'étendue de mesure

Unité d'emballage

1 pièces

Raccordement électrique

Raccordement	Connecteur: 1 x M12; codage: A; Contacts: doré

Diagrammes et courbes

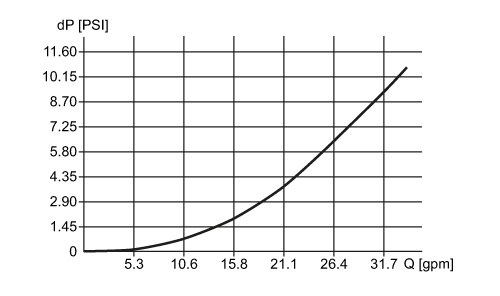

Perte de pression

dP	Perte de pression
Q	débit

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — SM0504-02 — 13.04.2023 —
