Débimètre mécatronique avec inhibiteur de reflux et afficheur

SBG232

SBG12IF0FRKG

Débimètre mécatronique avec inhibiteur de reflux et afficheur

SBG232

SBG12IF0FRKG

  • Détection précise du débit et de la température du fluide
  • Optimisé pour l'eau, des lubrifiants, des huiles et des solutions glycolées
  • Empêchement fiable du débit de retour avec un temps de réponse très rapide
  • Avec sortie de commutation, analogique et fréquence
  • Affichage LED bien lisible avec affichage alternatif rouge-vert
  • Réglage facile via des boutons-poussoirs ou paramétrage via IO-Link
Veuillez noter que le boîtier a été modifié !
  • ce
  • cul
  • iolink
  • crn
Caractéristiques du produit
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Etendue de mesure
0,3...15 l/min 0,018...0,9 m³/h
Raccord process taraudage G 1/2
Application
Caractéristique spécifique contacts dorés
Application pour les applications industrielles
Fluides Liquides; eau; solutions glycolées; lubrifiants
Remarque sur les fluides
huile 1 de viscosité: 10 mm²/s (40 °C)
huile 2 de viscosité: 46 mm²/s (40 °C)
Température du fluide [°C] -10...100
Pression d'éclatement min. [bar] 160
Tenue en pression [bar] 40
Tenue en pression [MPa] 4
PMSA pour des applications selon NEC [bar] 40
Données électriques
Tension d'alimentation [V] 18...30 DC; (selon TBTS/TBTP)
Consommation [mA] < 50
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] < 3
Entrées/sorties
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Sorties
Nombre total de sorties 2
Sortie signal signal de commutation; signal analogique; signal fréquence; IO-Link; (configurable)
Nombre des sorties TOR 2
Fonction de sortie normalement ouvert / fermé; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 150; (par sortie 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Cycles de commutation (mécaniques) 10 millions
Nombre des sorties analogiques 1
Sortie analogique (courant) [mA] 4...20
Charge maxi [Ω] 500
Protection courts-circuits oui
Protection surcharges oui
Fréquence de la sortie [Hz] 0...10000
Etendue de mesure / plage de réglage
Etendue de mesure
0,3...15 l/min 0,018...0,9 m³/h
Plage d'affichage
0...18 l/min 0...1,08 m³/h
Résolution
0,05 l/min 0,005 m³/h
Point de consigne haut SP
0,1...15 l/min 0,005...0,9 m³/h
Point de consigne bas rP
0...14,9 l/min 0...0,895 m³/h
Point final fréquence FEP
1...15 l/min 0,06...0,9 m³/h
En pas de
0,05 l/min 0,005 m³/h
Fréquence au point final FRP [Hz] 10...10000
Dynamique de mesure 1:50
Surveillance de la température
Etendue de mesure [°C] -10...100
Plage d'affichage [°C] -32...122
Résolution [°C] 1
Point de consigne haut SP [°C] -9...100
Point de consigne bas rP [°C] -10...99
En pas de [°C] 1
Point de départ fréquence FSP [°C] -10...78
Point final fréquence FEP [°C] 12...100
Fréquence au point final FRP [Hz] 10...10000
Exactitude / déviations
Surveillance du débit
Précision (dans la plage de mesure) ± (4 % MW + 1 % MEW); (Q > 0,3 l/min; température du fluide et ambiante: +22 °C ± 4K)
Répétabilité ± 1 % MEW
Surveillance de la température
Dérive de la température 0,029 °C / K
Précision [K] 3 K (25°C; Q > 1 l/min)
Temps de réponse
Surveillance du débit
Temps de réponse [s] 0,01
Amortissement valeur process dAP [s] 0...5
Amortissement sortie analogique dAA [s] 0...5
Surveillance de la température
Temps de réponse dynamique T05 / T09 [s] T09 = 120 (Q > 1 l/min)
Logiciel / programmation
Possibilités de paramétrage hystérésis / fenêtre; normalement ouvert / fermé; logique de commutation; sortie courant/fréquence; sélection des fluides; amortissement sortie de commutation/analogique; afficheur orientable / désactivable; unité de mesure standard; couleur valeur process
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9 CDV
Profils Smart Sensor: Process Data Variable; Device Identification
Mode SIO oui
Type de port maître requis A
Données process analogiques 2
Données process TOR 2
Temps de cycle de process min. [ms] 5
DeviceID supportés
Mode de fonctionnement DeviceID
default 560
Conditions d'utilisation
Température ambiante [°C] 0...60
Remarque sur la température ambiante
température du fluide < 80 °C
température du fluide < 100 °C: 0...40 °C
Température de stockage [°C] -15...80
Indice de protection IP 65; IP 67
Tests / homologations
CEM
DIN EN 61000-6-2
DIN EN 61000-6-3
Tenue aux chocs
DIN EN 60068-2-27 20 g (11 ms)
Tenue aux vibrations
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Années] 145
Homologation UL
N° d'agrément UL I005
Directive relative aux équipements sous pression règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande
Données mécaniques
Poids [g] 750
Matières inox (1.4404 / 316L); PBT+PC-GF30; PBT GF20; PC; laiton nickelé chimiquement
Matières en contact avec le fluide inox (1.4401 / 316); inox (1.4404 / 316L); laiton (2.0371); laiton nickelé chimiquement; PPS; Joint torique: FKM
Raccord process taraudage G 1/2
Afficheurs / éléments de service
Indication
Unité d'affichage 3 x LED, vert
état de commutation 2 x LED, jaune
valeurs mesurées affichage alphanumérique, rouge / vert 4 digits
programmation affichage alphanumérique, 4 digits
Remarques
Remarques
Recommandation : utiliser un filtrage de 200 micromètres.
Toutes les indications s'appliquent à l'eau (20 °C).
MW = Valeur mesurée
MEW = valeur finale de l'étendue de mesure
Remarques Veuillez noter que le boîtier a été modifié !
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; codage: A; Contacts: doré
Diagrammes et courbes

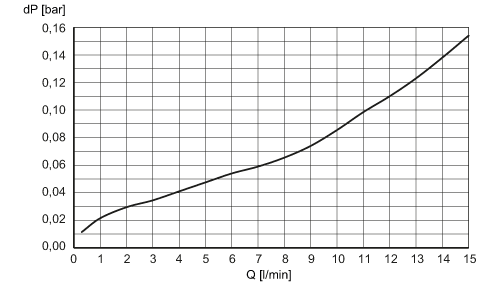

Perte de pression
dP Perte de pression
Q débit
