OGH200

Détecteur réflexion directe avec suppression de l'arrière-plan

OGH-HPKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Boîtier robuste en inox pour l'utilisation dans des environnements industriels sévères
  • Suppression précise de l'arrière-plan
  • Réglage intuitif du point de commutation via potentiomètre
  • Vaste gamme de composants de fixation pour un montage rapide et simple
  • Très bon rapport qualité-prix
  • ce
  • eac
  • cul
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Application
Caractéristique spécifique Suppression de l'arrière-plan
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...36 DC
Consommation [mA] 25
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 624
Sorties
Technologie PNP
Fonction de sortie éclairement
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 1000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 15...250; (papier blanc 200 x 200 mm rémission 90 %)
Portée objet blanc (rémission 90 %) [mm] 15...250
Portée objet gris (rémission 18 %) [mm] 15...230
Portée objet noir (rémission 6 %) [mm] 15...160
Portée réglable oui
Diamètre max. du spot lumineux [mm] 21
Dimensions du spot lumineux valables pour pour la portée maximale
Suppression de l'arrière-plan oui
Conditions d'utilisation
Température ambiante [°C] -25...60
Indice de protection IP 65
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 339
Données mécaniques
Poids [g] 53,2
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Désignation du filetage M18 x 1
Matières boîtier: inox; boutons-poussoirs: TPE
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
Eléments de service
potentiomètre
Accessoires
Accessoires fournis
écrous de fixation: 2 x
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12
Diagrammes et courbes

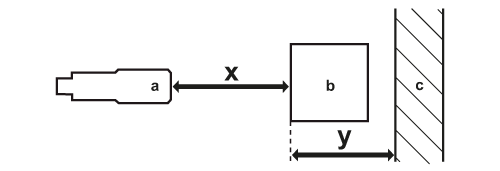

a: détecteur
b: objet
c: arrière-plan
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]

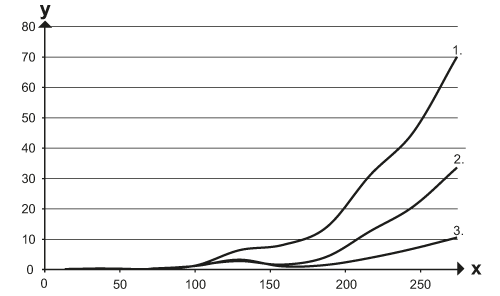

courbe de précision
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = objet noir (6 % rémission) , arrière-plan (blanc, rémission 90 %)
2 = objet gris (18 % rémission) , arrière-plan (blanc, rémission 90 %)
3 = objet blanc (90 % rémission) , arrière-plan (blanc, rémission 90 %)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OGH200-01 — 20.03.2012 —
