  1. Produits
  2. OGD592

Détecteur de distance optique

OGD592

OGDLFPKG/IO-LINK/US

Détecteur de distance optique OGD592
Détecteur de distance optique OGD592
Détecteur de distance optique OGD592
Détecteur de distance optique OGD592
Détecteur de distance optique OGD592
Détecteur de distance optique OGD592

Détecteur de distance optique

OGD592

OGDLFPKG/IO-LINK/US

  • Boîtier petit et compact avec filetage M18 standard et mesure du temps de vol de la lumière
  • Détection en continu et remontée de la valeur de distance en millimètre
  • Réglage facile par 3 boutons-poussoirs ou paramétrage via IO-Link
IO-Link features
  • Visualisation de la valeur de distance via IO-Link et en local via afficheur à 2 couleurs
  • ce
  • ukca
  • cul
  • iolink
Caractéristiques du produit
Type de lumière lumière rouge
Classe de protection laser 1
Boîtier rectangulaire avec filetage M18
Application
Application [m] 0,03...0,3
Données électriques
Tension d'alimentation [V] 10...30 DC; ("supply class 2" selon cULus)
Consommation [mA] < 75; (24 V)
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 650
Durée de vie typique [h] 50000
Sorties
Technologie PNP
Fonction de sortie 2 x NO / NF; (paramétrage)
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100; (par sortie)
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Largeur max. du spot lumineux [mm] 3
Hauteur max. du spot lumineux [mm] 3
Dimensions du spot lumineux valables pour pour la portée maximale
Suppression de l'arrière-plan [m] 0,03...19,2
Etendue de mesure / plage de réglage
Etendue de mesure [m] 0,025...0,3
Fréquence d'échantillonnage [Hz] 33
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
Profils Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
Mode SIO oui
Type de port maître requis A
Données process analogiques 2
Données process TOR 2
Temps de cycle de process min. [ms] 6
DeviceID supportés
Mode de fonctionnement DeviceID
default 1012
Conditions d'utilisation
Température ambiante [°C] -25...50
Remarque sur la température ambiante
Un temps de chauffage est nécessaire en cas de températures ambiantes < -10 °C.
Laser est désactivé.
Température de stockage [°C] -30...80
Indice de protection IP 65; IP 67
Tests / homologations
CEM
EN 60947-5-2
Classe de protection laser 1
Remarque protection laser
Attention: lumière laser
Classe laser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007.
MTTF [Années] 181
Données mécaniques
Poids [g] 205
Boîtier rectangulaire avec filetage M18
Dimensions [mm] 61,7 x 22,5 x 45,2
Désignation du filetage M18 x 1
Matières boîtier: inox (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; vitre avant: verre
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 2 x LED, jaune
1 x affichage alphanumérique, 3 digits
Accessoires
Fourniture
écrous de fixation: 2
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; codage: A
Diagrammes et courbes

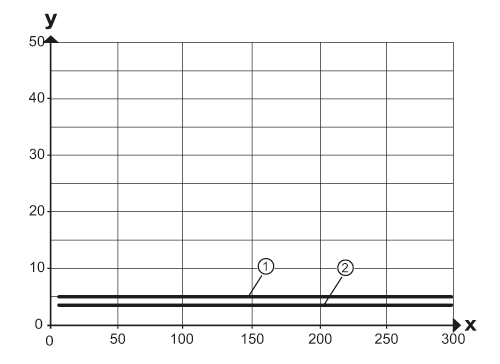

Courbe d'hystérésis
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = Arrière-plan (noir rémission 6 %)
2 = arrière-plan blanc (rémission 90 %)
a: détecteur
b: objet
c: arrière-plan
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
Données supplémentaires
Paramètre Plage de réglage Réglage usine
Uni mm, inch mm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [mm] 30...300 300
nP1 [mm] 30...300 90
FP1 [mm] 30...300 110
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [mm] 30...300 30
nP2 [mm] 30...300 190
FP2 [mm] 30...300 210
dS1 [s] 0...0,1...5 0
dr1 [s] 0...0,1...5 0
dS2 [s] 0...0,1...5 0
dr2 [s] 0...0,1...5 0
dFo [s] 0...0,1...5 0,1
dIS ON / OFF ON
Répétabilité: 6 σ
répétabilité des valeurs mesurées
distance blanc (90 % rémission) Noir (rémission 6 %...90 %)
25...300 mm 2,0 mm 5,0 mm
Les valeurs sont valables pour les conditions suivantes :
Lumière parasite sur l'objet < 10 klx
conditions ambiantes constantes 23 °C / 960 hPa
temps de mise sous tension minimum en minutes 15
