Système réflex

OAP-FKOA

OA0106

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Portée très élevée
  • Réglage intuitif de la sensibilité et de la durée de la temporisation de commutation
  • Eclairage/obscurcissement programmable
  • Avec sortie de contrôle de fonction pour la signalisation de l'encrassement ou du désajustage
  • Indication par LED pour le contrôle de disponibilité, état de commutation et fonction
  • ccc
  • ce
  • eac
  • cul
Téléchargement
Technische Details
Application
Principe de fonctionnement Système réflex
Données électriques
Fréquence AC [Hz] 47...63
Tension d'alimentation [V] 20...250 AC/DC
Consommation de puissance max. [VA] 2
Classe de protection II
Protection inversion de polarité non
Type de lumière lumière rouge
Longueur d'onde [nm] 660
Sorties
Technologie relais
Fonction de sortie éclairement / obscurcissement; (programmable)
Pouvoir de coupure 250 V AC / 3 A / 360 VA, 125 V DC / 3 A / 30 W
Fréquence de commutation AC [Hz] 10
Fréquence de commutation DC [Hz] 10
Résistance courts-circuits non
Protection surcharges non
Zone de détection
Portée sur réflecteur "nid d'abeille" [m] 0,2...8; (Réflecteur « nid d’abeille » Ø 80 E20005)
Portée réglable oui
Diamètre max. du spot lumineux [mm] 420
Dimensions du spot lumineux valables pour pour la portée maximale
Filtre de polarisation oui
Conditions d'utilisation
Température ambiante [°C] -25...60
Indice de protection IP 65
Tests / homologations
CEM
EN 60947-5-2
EN 55011 classe B
MTTF [Années] 288
Données mécaniques
Poids [g] 303,5
Boîtier rectangulaire
Dimensions [mm] 90 x 30 x 70
Matières PPO modifié
Matière lentille
PMMA
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Fonction 1 x LED, rouge
Raccordement électrique
Protection nécéssaire fusible miniature selon CEI60127-2 feuille 1; ≤ 5 A; instantané
Accessoires
Accessoires fournis
Equerre de fixation: 1 x, E20514
tournevis
Remarques
Remarques
Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Bornes de raccordement: ...1,5 mm²; Gaine de câble: Ø 4,5...10 mm; Presse-étoupe: M16 X 1,5
Diagrammes et courbes

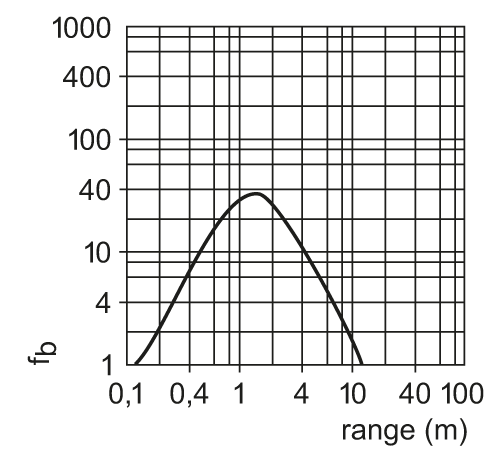

courbe capacité de réserve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OA0106-00 — 06.03.2003 —
