| Caractéristiques du produit |
| Type de lumière |
lumière rouge |
| Boîtier |
rectangulaire |
| Dimensions [mm] |
34,8 x 13 x 21 |
| Application |
| Principe de fonctionnement |
Barrage photoélectrique |
| Données électriques |
| Tension d'alimentation [V] |
10...30 DC |
| Consommation [mA] |
11; ((24 V)) |
| Classe de protection |
III |
| Type de lumière |
lumière rouge |
| Longueur d'onde [nm] |
633 |
| Zone de détection |
| Emetteur / récepteur |
émetteur |
| Portée [m] |
< 10 |
| Diamètre max. du spot lumineux [mm] |
300 |
| Dimensions du spot lumineux valables pour |
pour la portée maximale |
| Conditions d'utilisation |
| Température ambiante [°C] |
-25...80 |
| Indice de protection |
IP 65; IP 67; IP 68; IP 69K |
| Tests / homologations |
| CEM |
|
| MTTF [Années] |
2600 |
| Homologation UL |
|
| Données mécaniques |
| Poids [g] |
33,7 |
| Boîtier |
rectangulaire |
| Dimensions [mm] |
34,8 x 13 x 21 |
| Matières |
boîtier: inox (1.4404 / 316L); plastique: PPSU; Joint d'étanchéité: EPDM |
| Matière lentille |
|
| Orientation de la lentille |
détection latérale |
| Afficheurs / éléments de service |
| Indication |
| fonctionnement |
1 x LED, vert |
|
| Remarques |
| Remarques |
| Tension d'alimentation "supply class 2" selon cULus |
|
| Unité d'emballage |
1 pièces |
| Raccordement électrique |
| Raccordement |
Connecteur: 1 x M8 |
| Diagrammes et courbes |

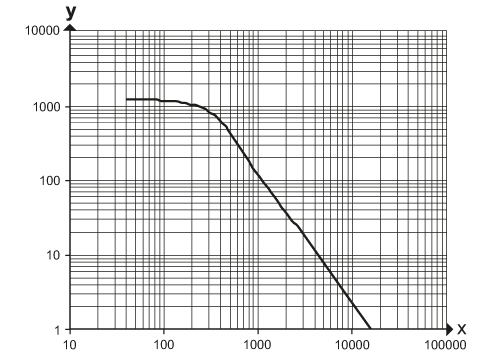

| courbe capacité de réserve |
|
x:
|
distance [mm] |
|
y:
|
facteur capacité de réserve |
|
