O6H702

Détecteur réflexion directe avec suppression de l'arrière-plan

O6HLFPKG/AS/4P

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • ce
  • cul
  • iolink
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Classe de protection laser 1
Boîtier rectangulaire
Dimensions [mm] 46 x 13 x 21
Application
Caractéristique spécifique Suppression de l'arrière-plan
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 16; (24 V)
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 650
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (à sélectionner)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Zone de détection
Portée [mm] 1...100; (papier blanc 200 x 200 mm)
Portée objet blanc (rémission 90 %) [mm] 1...100
Portée objet gris (rémission 18 %) [mm] 8...100
Portée objet noir (rémission 6 %) [mm] 12...100
Portée réglable oui
Diamètre max. du spot lumineux [mm] 2
Dimensions du spot lumineux valables pour pour la portée maximale
Suppression de l'arrière-plan oui
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
IO-Link Device ID 526 d / 00020E h
Profils Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable
Mode SIO oui
Type de port maître requis A
Conditions d'utilisation
Température ambiante [°C] -10...60
Indice de protection IP 65; IP 67
Tests / homologations
CEM
EN 60947-5-2
Classe de protection laser 1
Remarque protection laser
Attention: lumière laser
Classe laser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007.
MTTF [Années] 513
Données mécaniques
Poids [g] 19,5
Boîtier rectangulaire
Dimensions [mm] 46 x 13 x 21
Matières boîtier: ABS; PPSU; Joint d'étanchéité: EPDM
Matière lentille
PMMA
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M8

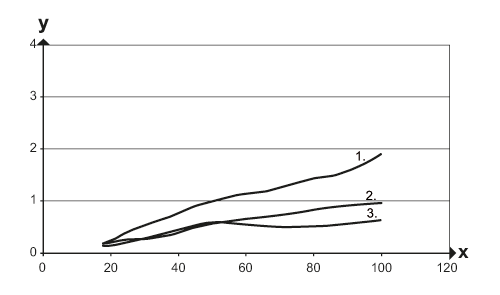

Diagrammes et courbes

x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = objet noir (6 % rémission) , arrière-plan (blanc, rémission 90 %)
2 = objet gris (18 % rémission) , arrière-plan (blanc, rémission 90 %)
3 = objet blanc (90 % rémission) , arrière-plan (blanc, rémission 90 %)

a: détecteur
b: objet
c: arrière-plan
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
Données supplémentaires
Répétabilité / précision: 6 σ
répétabilité des valeurs mesurées
Abstand blanc (90 % rémission) Noir (rémission 6 %...90 %)
20 mm 0,1 mm 0,5 mm
50 mm 0,2 mm 1,0 mm
100 mm 05 mm 2,0 mm
Précision
Abstand blanc (90 % rémission) Noir (rémission 6 %...90 %)
20 mm ± 0,6 mm ± 0,9 mm
50 mm ± 1,5 mm ± 2,0 mm
100 mm ± 3,0 mm ± 4,0 mm
Les valeurs sont valables pour les conditions suivantes :
Lumière parasite sur l'objet < 10 klx
conditions ambiantes constantes 23 °C / 960 hPa
temps de mise sous tension minimum en minutes 10
IO-Link - mode de mesure
