Cellule réflexion directe LASER

O5HLFPKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Détection précise des petites pièces
  • Orientation simple par spot laser visible
  • Suppression précise de l'arrière-plan
  • Sensibilité réglable par boutons Teach
  • Eclairage/obscurcissement programmable
  • ce
  • eac
  • cul
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Classe de protection laser 1
Boîtier rectangulaire
Dimensions [mm] 56 x 18,2 x 46,8
Application
Caractéristique spécifique Suppression de l'arrière-plan
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...36 DC
Consommation [mA] 15
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 655
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (programmable)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 1000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 20...200; (papier blanc 200 x 200 mm rémission 90 %)
Portée objet blanc (rémission 90 %) [mm] 20...200
Portée objet gris (rémission 18 %) [mm] 20...160
Portée objet noir (rémission 6 %) [mm] 20...80
Portée réglable oui
Diamètre de l'objet le plus petit détectable [mm] 1,5
Diamètre max. du spot lumineux [mm] 1,2
Suppression de l'arrière-plan oui
Conditions d'utilisation
Température ambiante [°C] -10...60
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
Classe de protection laser 1
Remarque protection laser
Attention: lumière laser
Classe laser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007.
MTTF [Années] 454
Données mécaniques
Poids [g] 68,5
Boîtier rectangulaire
Dimensions [mm] 56 x 18,2 x 46,8
Matières boîtier: PA; cadre frontal: inox; boutons-poussoirs: TPU
Matière lentille
PMMA
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
Fonction Teach oui
Verrou électronique oui
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12
Diagrammes et courbes

a: détecteur
b: objet
c: arrière-plan
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]

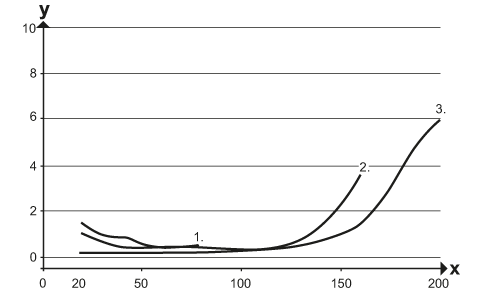

courbe de précision
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = objet noir (6 % rémission) , arrière-plan (blanc, rémission 90 %)
2 = objet gris (18 % rémission) , arrière-plan (blanc, rémission 90 %)
3 = objet blanc (90 % rémission) , arrière-plan (blanc, rémission 90 %)
