Bouton lumineux capacitif

KT6301

KTMEF-EMMFFKG/US/IO

Bouton lumineux capacitif

KT6301

KTMEF-EMMFFKG/US/IO

  • Activation ergonomique par simple effleurant du détecteur
  • Commutation non intentionnelle maîtrisée par temporisation à l'enclenchement
  • Etat de l'installation indiqué via LED RVB
IO-Link features
  • Multiples possibilités de configurations, telles que couleur LED, type d’activation, NO/NF, etc. via IO-Link
  • Sensibilité configurable en cas d'environnement humide ou d’activation avec gants
{{ifmVariantName}}

Fiche technique PDF
  • ce
  • e1r
  • iolink
Détails techniques
Caractéristiques du produit
Technologie PNP/NPN
Fonction de sortie normalement ouvert / fermé
Interface de communication IO-Link

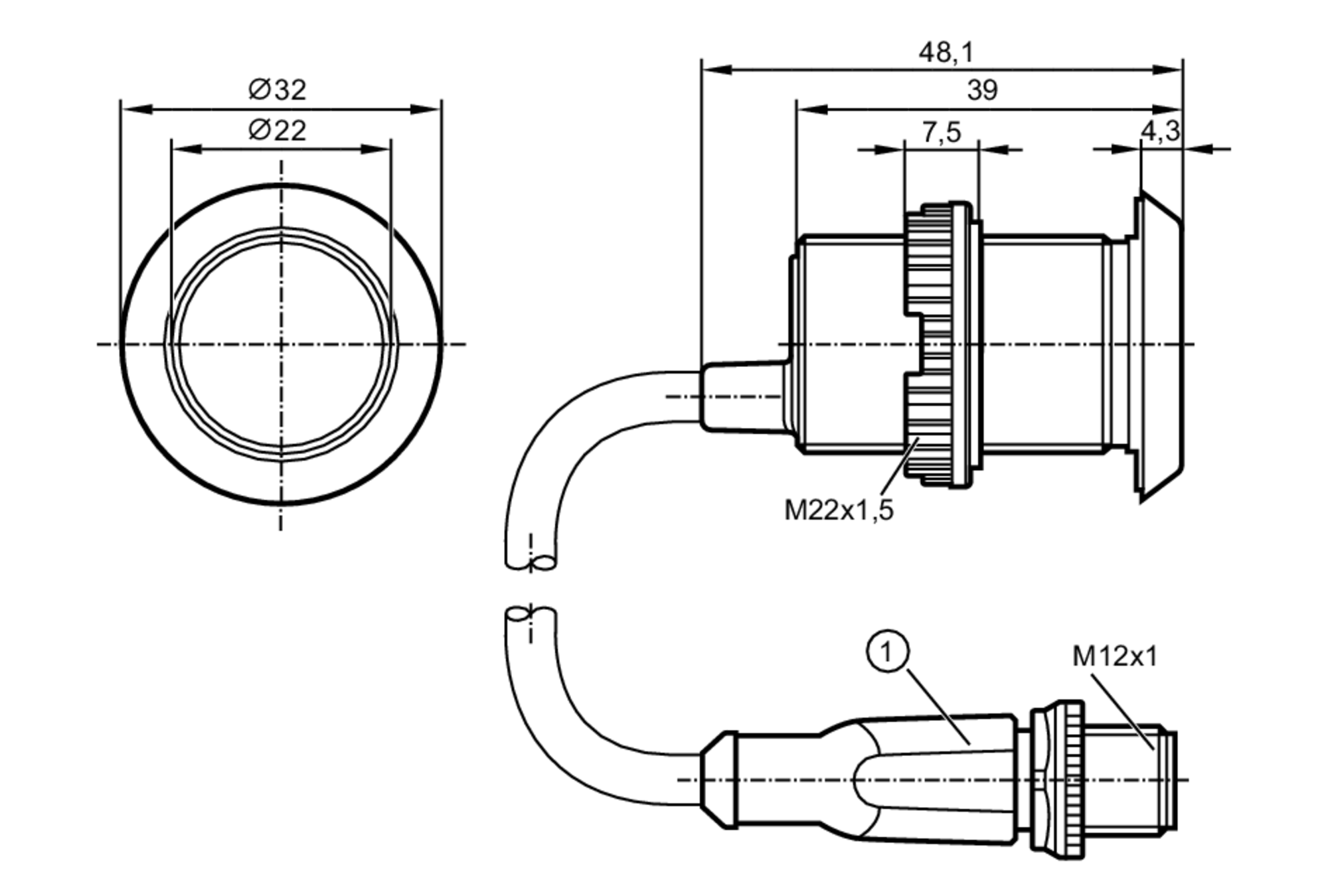

Dimensions [mm] Ø 32 / L = 39
Application
Principe de fonctionnement dynamique; (statique; bistable paramétrage)
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 30
Classe de protection III
Protection inversion de polarité oui
Sorties
Technologie PNP/NPN
Fonction de sortie normalement ouvert / fermé
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 150
Protection courts-circuits oui
Protection surcharges oui
Temps de réponse
Temps de réponse [ms] 35
Logiciel / programmation
Possibilités de paramétrage normalement ouvert / fermé; PnP/nPn; statisch / dynamisch / bistabil / Ein- Ausschaltverzögerung; luminosité; Aktivierungs- Operations- Inputfarbe; Sensitivität
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
Profils Smart Sensor: Type 0 Generic Profiled Sensor; Identification and Diagnosis; Fixed Switching Signal Channel
Mode SIO oui
Type de port maître requis A
Données process analogiques 1
Données process TOR 1
Temps de cycle de process min. [ms] 3,5
DeviceID supportés
Mode de fonctionnement DeviceID
par défaut 1002
Conditions d'utilisation
Température ambiante [°C] -20...80
Indice de protection IP 65; IP 67; IP 69K; (face frontale)
Tests / homologations
CEM
IEC 61000-4
MTTF [Années] 318
Données mécaniques
Poids [g] 80,5
Dimensions [mm] Ø 32 / L = 39
Matières boîtier: inox (1.4305/303); face active: PA Grilamid TR 90UV
Afficheurs / éléments de service
Indication
1 x LED, bleu / vert / rouge / magenta / jaune / blanc / orange
préréglé
état de commutation vert
fonctionnement -
Fonction rouge
Accessoires
Fourniture
écrous de fixation: 1
joint: 1
Accessoires en option
Disque symbole
Remarques
Unité d'emballage 1 pièces
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — KT6301-00 — 25.02.2019 —
