  6. IV5059

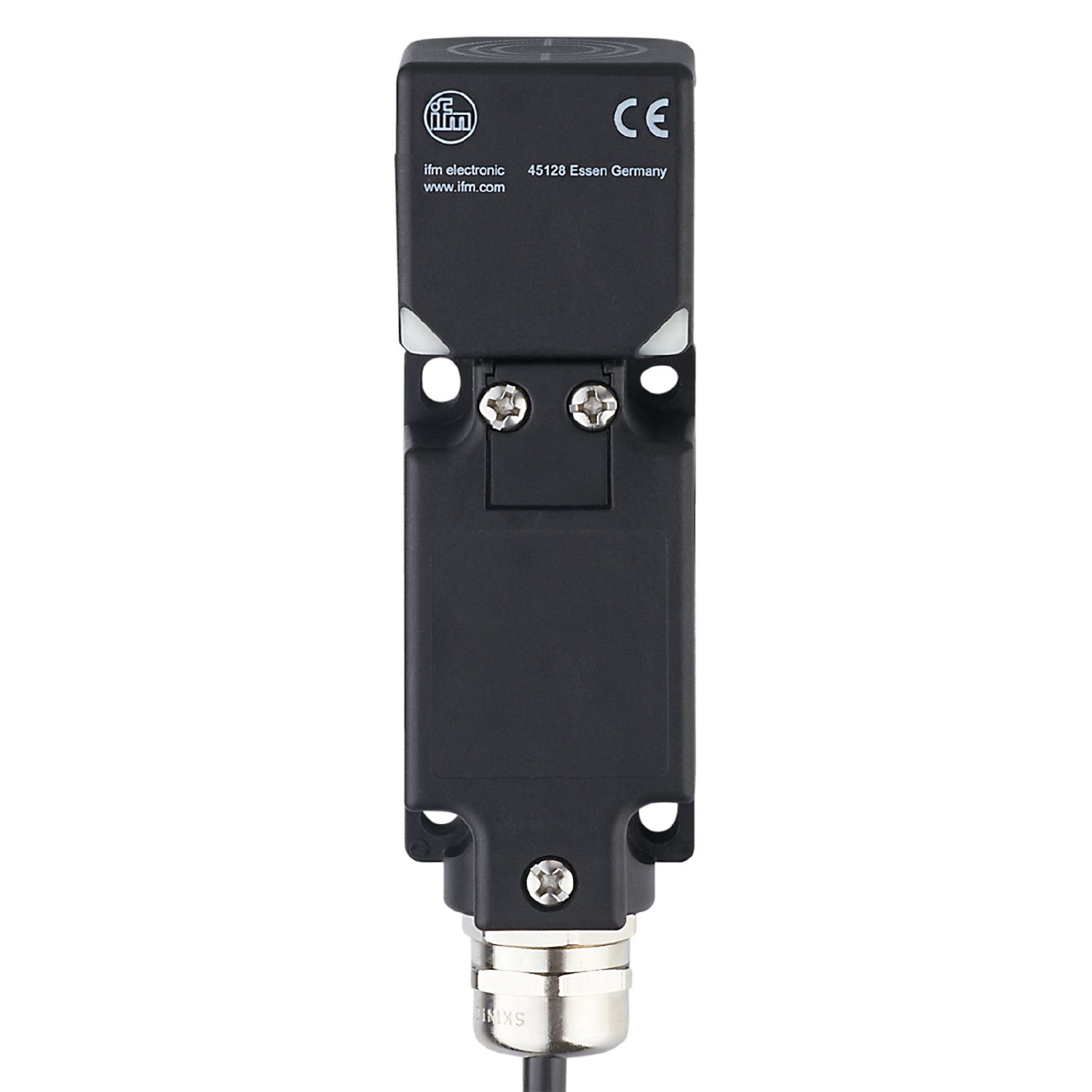

Détecteur inductif

IV5059

IVE4020ZCPKG/20M

Détecteur inductif

IV5059

IVE4020ZCPKG/20M

  • Surface active orientable dans cinq positions
  • Grande portée pour une grande fiabilité opérationnelle
  • Boîtier robuste pour l'utilisation dans des environnements industriels sévères
  • Pour applications dans le domaine de la technique de convoyage
  • Affichage LED pour le contrôle de l'état de commutation et le fonctionnement
{{ifmVariantName}}

{{accessory.headline}}
{{'SHOW_ALL' | translate}}

{{'DID_YOU_KNOW' | translate}}

{{productContentTeaser.headline}}

{{productContentTeaser.summary}}

Fiche technique PDF
  • ce
  • cul
Détails techniques
Caractéristiques du produit
Technologie PNP
Fonction de sortie antivalent
Portée [mm] 20
Boîtier rectangulaire
Dimensions [mm] 40 x 40 x 118
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 20; (24 V)
Classe de protection II
Protection inversion de polarité oui
Sorties
Technologie PNP
Fonction de sortie antivalent
Chute de tension max. sortie de commutation DC [V] 2
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 300
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 20
Portée réelle Sr [mm] 20 ± 10 %
Portée de travail [mm] 0...16,2
Exactitude / déviations
Facteur de correction acier: 1 / inox: 0,7 / laiton: 0,4 / aluminium: 0,3 / cuivre: 0,3
Hystérésis [% de Sr] 1...10
Dérive du point de commutation [% de Sr] -10...10
Conditions d'utilisation
Température ambiante [°C] -25...100
Indice de protection IP 68; IP 69K
Tests / homologations
CEM
EN 61000-4-2 ESD 8 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 parasites HF conduits par le câble 15 V
EN 55011 classe B
Tenue aux vibrations
EN 60068-2-6 Fc 10 g (10...2000 Hz) / 10 cycles
Tenue aux chocs
EN 60068-2-27 Ea 30 g 11 ms demi-sinusoïdal ; 3 chocs dans chaque direction des 3 axes des coordonnées
Tenue aux chocs permanents
EN 60068-2-27 40 g 6 ms ; 4000 chocs dans chaque direction des 3 axes des coordonnées
Changements rapides de température
EN 60068-2-14 Na TA = -40 °C ; TB = 85 °C ; t1 = 30 min ; t2 = < 10 s ; 50 cycles
MTTF [Années] 652,2
Homologation UL
Ta 0...40 °C
Enclosure type Type 1
Numéro de fichier UL E174191
Données mécaniques
Poids [g] 1438
Boîtier rectangulaire
Type de montage encastrable
Dimensions [mm] 40 x 40 x 118
Matières PA 6.6; zamac recouvert epoxyd; face active: PA 6.6; fenêtre LED: PA; vis: inox inox (1.4305/303)
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Remarques
Remarques
5 possibilités d'orientation de la zone active
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Câble: 20 m, PVC; 4 x 0,50 mm²
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — IV5059-00 — 06.10.2016 —
