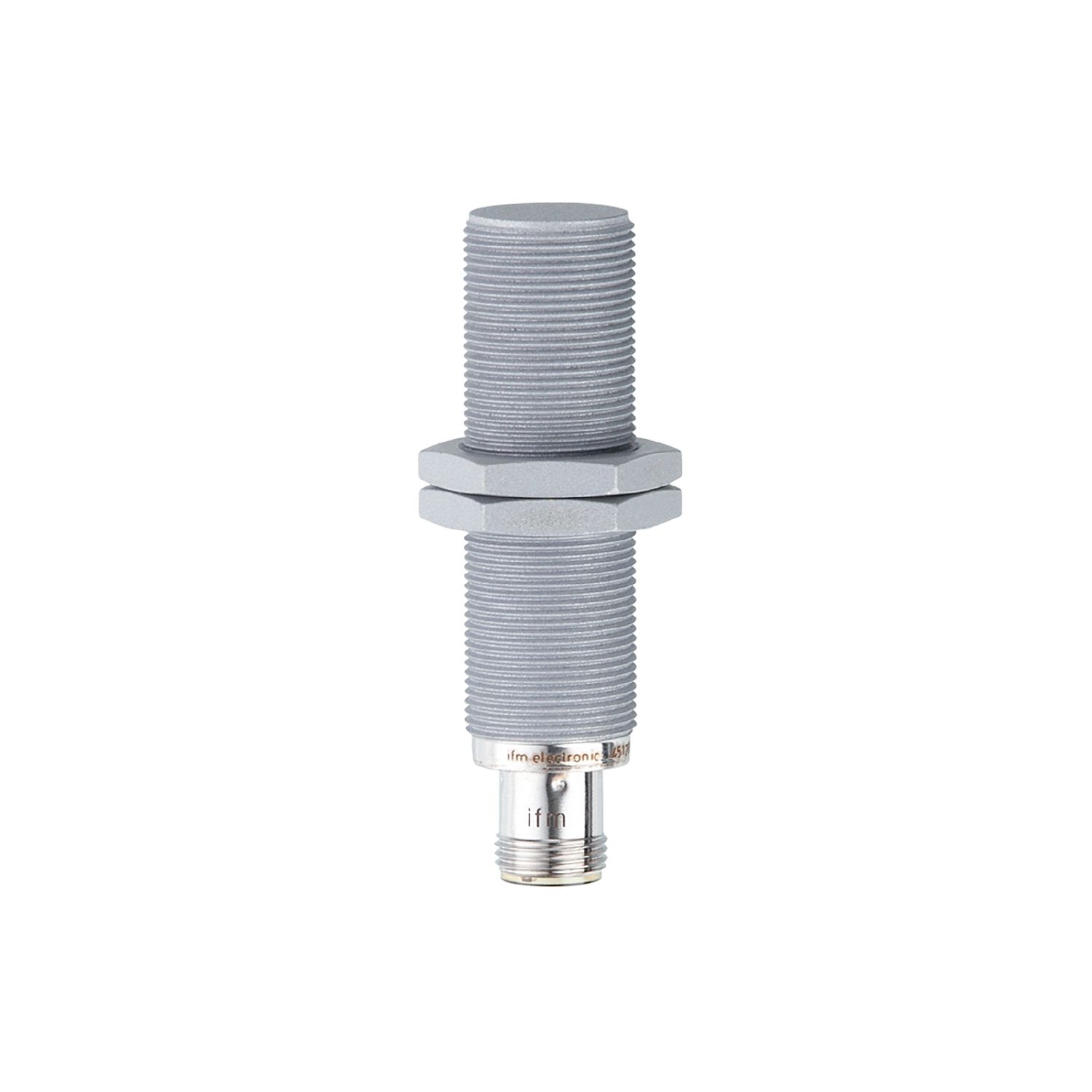

IGR200

Détecteur inductif tout inox

IGK3006BBPKG/AM/SC/US-104-DPS

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Résistant aux champs électromagnétiques pour des applications de soudure
  • Résistant aux projections de soudure grâce au revêtement anti-adhérent
  • Extrêmement robuste grâce à la face active métallique
  • Résistance élevée aux vibrations et aux chocs
  • Large plage de température de fonctionnement
  • ce
  • eac
  • cul
Téléchargement
Technische Details
Caractéristiques du produit
Technologie PNP
Fonction de sortie normalement ouvert
Portée [mm] 6
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 70
Application
Caractéristique spécifique contacts dorés; Portée augmentée; Boîtier entièrement métallique; Résistant aux champs électromagnétiques; revêtement anti-adhésif
Application Utilisation dans des applications de soudure
Tenue en pression [bar] 100
Remarque sur la tenue en pression
face active
Résistant aux champs électromagnétiques oui; (durée de l'impulsion du courant de soudage: < 200 ms)
Données électriques
Tension d'alimentation [V] 10...36 DC
Consommation [mA] < 20
Classe de protection III
Protection inversion de polarité oui
Sorties
Technologie PNP
Fonction de sortie normalement ouvert
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 2
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 6
Portée de travail [mm] 0...4,9
Portée augmentée oui
Exactitude / déviations
Facteur de correction acier: 1 / inox: 0,7 / laiton: 0,5 / aluminium: 0,3 / cuivre: 0,1
Hystérésis [% de Sr] 1...20
Conditions d'utilisation
Température ambiante [°C] 0...85
Indice de protection IP 67
Tests / homologations
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 parasites HF conduits par le câble 10 V
EN 55011 émission classe B
Tenue aux impacts
EN 60068-2-27 Ehc 1 J
MTTF [Années] 1351
Homologation UL
Ta -25...70 °C
Enclosure type Type 1
alimentation en tension Limited Voltage/Current
N° d'agrément UL A012
Numéro de fichier UL E174191
Données mécaniques
Poids [g] 63
Boîtier boîtier fileté
Type de montage encastrable
Dimensions [mm] M18 x 1 / L = 70
Désignation du filetage M18 x 1
Matières boîtier: inox (1.4404 / 316L) revêtement anti-adhésif; face active: inox (1.4404 / 316L) revêtement anti-adhésif; connecteur: PA; écrous de fixation: inox (1.4404 / 316L) revêtement anti-adhésif
Couple de serrage [Nm] 35
Boîtier entièrement métallique oui
Afficheurs / éléments de service
Indication
état de commutation 4 x 90° LED, jaune
fonctionnement 1 x LED, vert
Accessoires
Accessoires fournis
écrous de fixation: 2
Remarques
Unité d'emballage 1 pièces
Raccordement électrique - connecteur
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes
Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — IGR200-00 — 15.09.2009 —
