IF0287

Détecteur inductif

IFA2004-BBOW/SL/LS-100AK

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • ccc
  • ce
  • eac
Téléchargement
Technische Details
Caractéristiques du produit
Fonction de sortie normalement fermé
Portée [mm] 4
Boîtier boîtier fileté
Dimensions [mm] M12 x 1 / L = 77
Données électriques
Fréquence AC [Hz] 45...65
Tension d'alimentation [V] 20...250 AC
Classe de protection I
Protection inversion de polarité non
Sorties
Fonction de sortie normalement fermé
Chute de tension max. sortie de commutation AC [V] 8,5
Courant de sortie minimum [mA] 8
Courant résiduel max. [mA] 2
Courant de sortie (au maintien) de la sortie de commutation AC [mA] 200; (250 (...50 °C))
Courant de sortie (à l'appel) de la sortie de commutation [mA] 900; (20 ms / 0,5 Hz)
Fréquence de commutation AC [Hz] 25
Résistance courts-circuits non
Protection surcharges non
Zone de détection
Portée [mm] 4
Portée réelle Sr [mm] 4 ± 10 %
Portée de travail [mm] 0...3,24
Exactitude / déviations
Facteur de correction acier: 1 / inox: 0,7 / laiton: 0,4 / aluminium: 0,4 / cuivre: 0,3
Hystérésis [% de Sr] 3...15
Dérive du point de commutation [% de Sr] -10...10
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 3 V
EN 55011 classe B
MTTF [Années] 932
Données mécaniques
Poids [g] 34,8
Boîtier boîtier fileté
Type de montage non encastrable
Dimensions [mm] M12 x 1 / L = 77
Désignation du filetage M12 x 1
Matières Boîtier: laiton recouvert de bronze blanc; Face active: PBT naturel; Ecrous: laiton recouvert de bronze blanc; LED-Fenster: PBT naturel

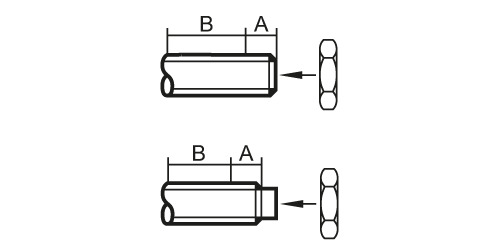

Couple de serrage [Nm] A = 3 mm: 3,5 Nm; B: 7 Nm
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, rouge
Raccordement électrique
Protection nécéssaire fusible miniature selon CEI60127-2 feuille 1; ≤ 2 A; instantané
Accessoires
Accessoires fournis
écrous de fixation: 2
Remarques
Remarques
Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.
Unité d'emballage 1 pièces
Raccordement électrique - connecteur
Raccordement Connecteur: 1 x 1/2"
Diagrammes et courbes
Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — IF0287-02 — 27.05.2019 —
