- EVW169

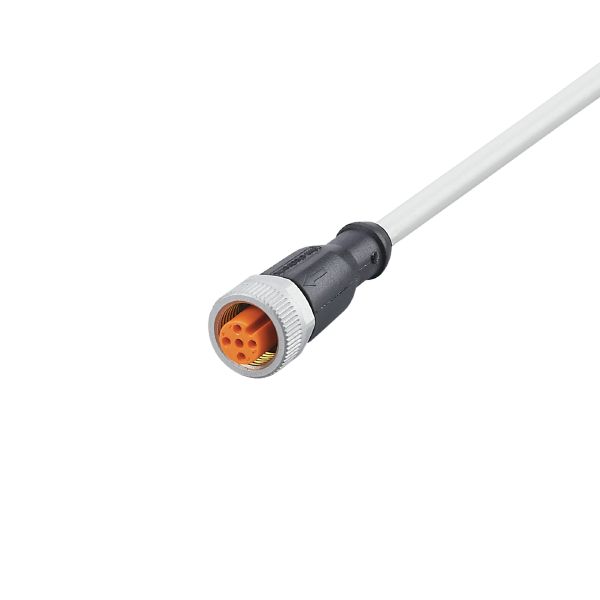

Câble avec prise femelle
EVW169
ADOGH046SCS0010T04
Câble avec prise femelle
EVW169
ADOGH046SCS0010T04
- Câble PUR résistant aux étincelles de soudage avec dispositif pour chaîne d'entraînement
- Écrou avec revêtement spécial anti perles de sueur
- Indice de protection élevé adapté aux exigences dans les environnements industriels sévères
- Résistant aux chocs et aux vibrations grâce à un écrou avec système anti-desserrage
- Protection fiable du joint torique contre la destruction par butée mécanique
{{ifmVariantName}}
| Application | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Caractéristique spécifique | Sans silicone; Sans halogène; contacts dorés; Aptitude pour des câbles en mouvement | ||||||||
| Application | soudage | ||||||||
| Sans silicone | oui | ||||||||
| Données électriques | |||||||||
| Tension d'alimentation [V] | 10...36 DC | ||||||||
| Classe de protection | II | ||||||||
| Courant de sortie total [A] | 4 | ||||||||
| Sorties | |||||||||
| Technologie | PNP | ||||||||
| Conditions d'utilisation | |||||||||
| Température ambiante [°C] | -25...90 | ||||||||
| Remarque sur la température ambiante |
|
||||||||
| Température ambiante en mouvement [°C] | -25...90 | ||||||||
| Remarque sur la température ambiante (en mouvement) |
|
||||||||
| Indice de protection | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Données mécaniques | |||||||||
| Poids [g] | 328,8 | ||||||||
| Dimensions [mm] | 15,5 x 15,5 x 45 | ||||||||
| Matières | boîtier: TPU noir transparent; Joint d'étanchéité: FKM | ||||||||
| Matière écrou moleté | laiton, revêtement anti-adhésif | ||||||||
| Aptitude pour des câbles en mouvement | oui | ||||||||
| Aptitude pour des câbles en mouvement |
|
||||||||
| Afficheurs / éléments de service | |||||||||
| Indication |
|
||||||||
| Remarques | |||||||||
| Unité d'emballage | 1 pièces | ||||||||
| Raccordement électrique | |||||||||
| Câble: 10 m, PUR, Sans halogène, gris, Ø 4,9 mm; non irradié (recyclable); résistant contre les étincelles de soudage; 4 x 0,34 mm² (42 x Ø 0,1 mm ) | |||||||||
| Raccordement électrique - Connecteur femelle | |||||||||
| Raccordement | Connecteur: 1 x M12, droit; codage: A; Verrouillage: laiton, revêtement anti-adhésif; Contacts: doré; Couple de serrage: 0,6...1,5 Nm | ||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — EVW169-00 — 05.11.2020 —
|
|||||||||
EVW169 –
ADOGH046SCS0010T04
Raccordement électrique
Câble: 10 m, PUR, Sans halogène, gris, Ø 4,9 mm; non irradié (recyclable); résistant contre les étincelles de soudage; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Raccordement électrique - Connecteur femelle
Connecteur: 1 x M12, droit; codage: A; Verrouillage: laiton, revêtement anti-adhésif; Contacts: doré; Couple de serrage: 0,6...1,5 Nm
Raccordement
- Couleurs des fils conducteurs :
- BK =
- noir
- BN =
- brun
- BU =
- bleu
- WH =
- blanc
