| Application |
| Caractéristique spécifique |
Sans silicone; Sans halogène; contacts dorés; Aptitude pour des câbles en mouvement |
| Application |
applications dans un environnement très difficile |
| Sans silicone |
oui |
| Données électriques |
| Tension d'alimentation [V] |
< 50 AC / < 60 DC |
| Classe de protection |
II |
| Courant de sortie total [A] |
4 |
| Courant de sortie total (UL) [A] |
3 |
| Conditions d'utilisation |
| Température ambiante [°C] |
-40...90 |
| Remarque sur la température ambiante |
|
| Température ambiante en mouvement [°C] |
-25...90 |
| Remarque sur la température ambiante (en mouvement) |
|
| Température de stockage [°C] |
-25...55 |
| Humidité de stockage [%] |
10...100 |
| Autres conditions climatiques pour le stockage selon la classe indiquée |
|
| Indice de protection |
IP 65; IP 67; IP 68; IP 69K |
| Tests / homologations |
| Tenue aux vibrations |
| EN 60068-2-6 Fc |
20 g (10...3000 Hz) / -20 °C / 50 °C |
|
50 cycles de fréquence, 1 octave / minute, en 3 axes |
|
| Tenue aux chocs |
| EN 60068-2-27 Ea |
100 g 11 ms demi-sinusoïdal; 6 chocs dans chaque direction des 3 axes de coordonnées / -40 °C / 85 °C |
|
| Tenue aux chocs permanents |
| EN 60068-2-29 Eb |
40 g 6 ms ; 4000 chocs dans chaque direction des 3 axes des coordonnées / -20 °C / 50 °C |
|
| Changements rapides de température |
| EN 60068-2-14 Na |
TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 cycles |
|
| Essai au brouillard salin |
| EN 60068-2-52 Kb |
Niveau de sévérité 5 (4 cycles de test) |
|
| Données mécaniques |
| Poids [g] |
111,6 |

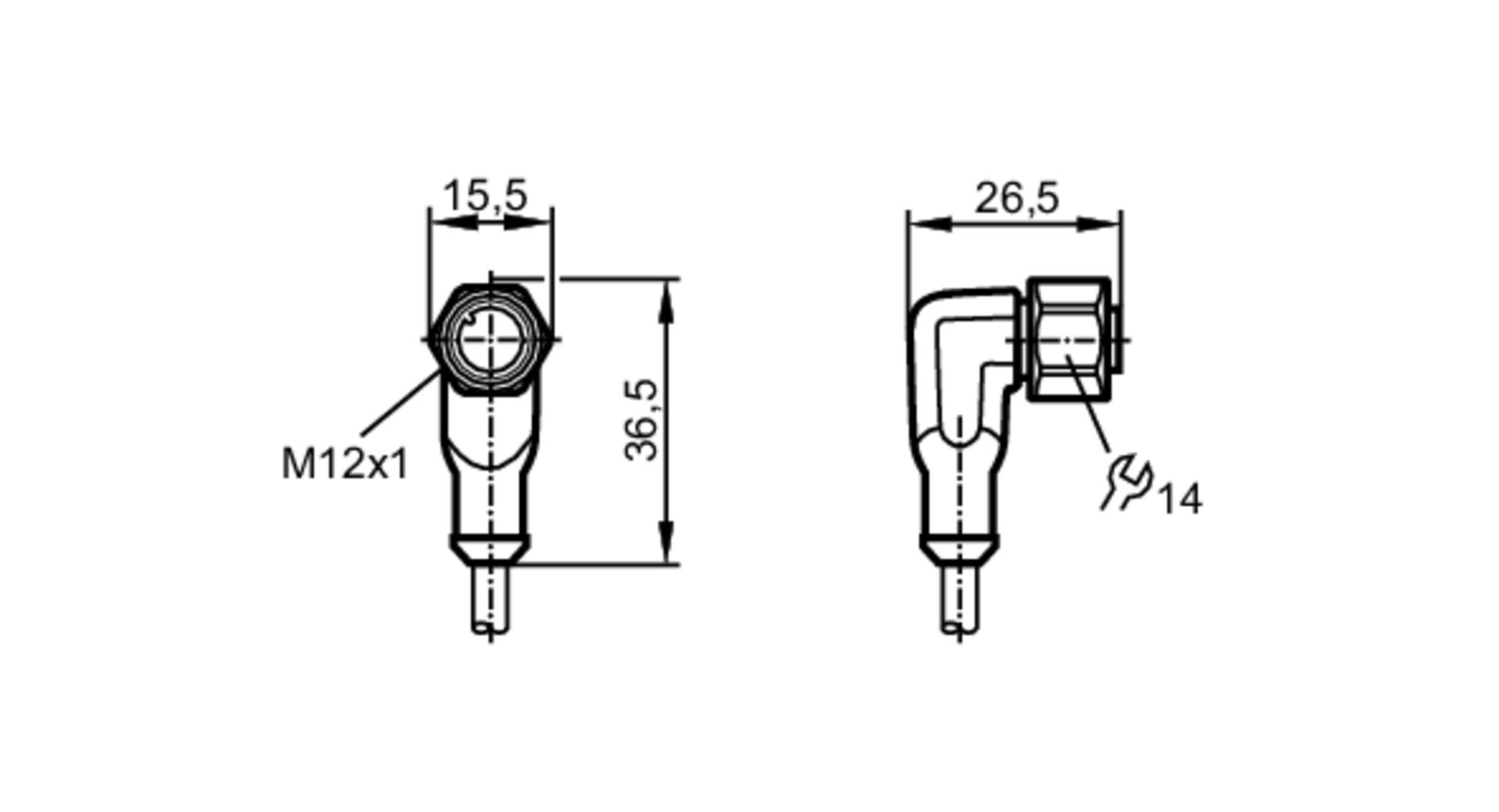

| Dimensions [mm] |
26,5 x 15,5 x 36,5 |
| Matières |
boîtier: TPU orange; Joint d'étanchéité: FKM |
| Matière écrou moleté |
inox (1.4404 / 316L) |
| Aptitude pour des câbles en mouvement |
oui |
| Aptitude pour des câbles en mouvement |
| rayon de courbure en cas de pose flexible |
min. 10 x diamètre du câble |
| vitesse de passage |
max. 3,3 m/s pour une longueur de passage horizontale et une accélération max. de 5 m/s² |
| cycles de courbure |
> 5 Mio. |
| sollicitation de torsion |
± 180 °/m |
|
| Remarques |
| Unité d'emballage |
1 pièces |
| Raccordement électrique |
|
Câble: 2 m, PUR, Sans halogène, noir, Ø 4,9 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm ) |

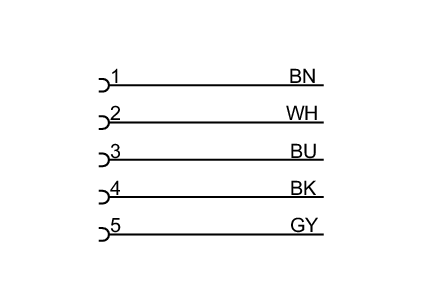

| Raccordement électrique - Connecteur femelle |
| Raccordement |
Connecteur: 1 x M12, coudé; codage: A; Verrouillage: inox (1.4404 / 316L); Contacts: doré; Couple de serrage: 0,6...1,5 Nm |
| Diagrammes et courbes |
|
|
|
déclassement Imax * 0,8 DIN EN 60512-5-2 |
|
X
|
Température ambiante [°C] |
|
Y
|
Courant [A] |
|
